CST MWS微带天线端口设置

想问下,在CST中仿真微带天线时，端口如何设置？
1， 应该不能直接将微带和接地板通过离散端口联起来吧？网上说这样仿出来的天线方向图会不对。
2，如果用波端口的话，查了一下, 端口面的大小是10W*5h，是不是需要在我们设置端口的地方单独画一个这么大的面，然后选择定义为波端口？这样仿真了一下，有warning提示。
3，如果不单独画一个面，直接选择波端口定义，再在里面的选项里定义尺寸，这样的话，由于边界条件是(Open add space)，这个定义的端口面并不在我们需要定义的地方，怎么办呢？然后有个参考面选项，我们也不知道它究竟add space加了多少
实在是不清楚该怎么定义，恳请帮忙



眼巴巴的等着阿



多看看文档，里面有详细地介绍。



恩，我看看中级的教程吧，初级没有找到很合适的例子，刚开始用CST，不太会用



找到了bfjia上传的那个文档，我看看



问题已经解决
CST的帮助文件中有几个例子
看了它的边界条件设置和端口设置
已经明白了设置方法



楼主可否告知我设置的方法，偶被这个问题困扰很久了。呵呵，谢谢！



你可以直接在想设置端口面的地方pick face，然后再在端口定义中编辑它的尺寸，这样就可以了
但是我现在基本上都是用离散端口仿了，结果相差不大



我现在也越到这个问题了，搜到了这个帖子

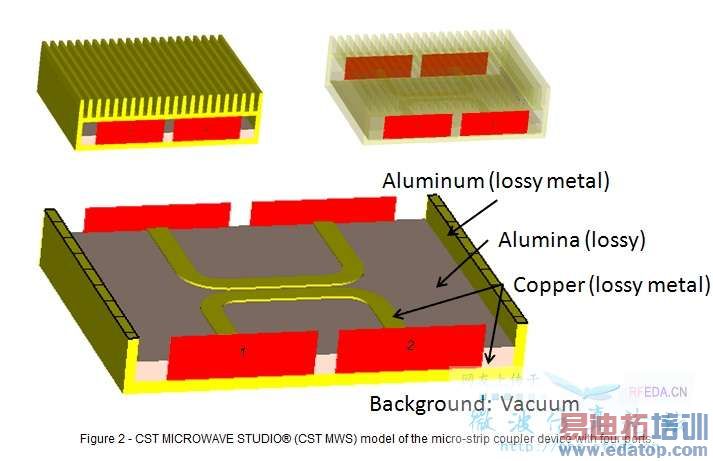

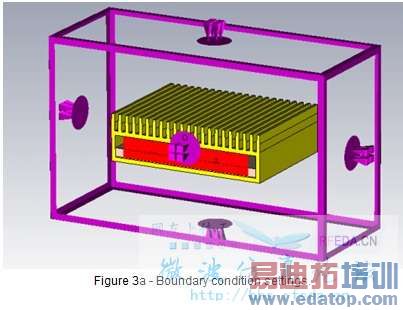

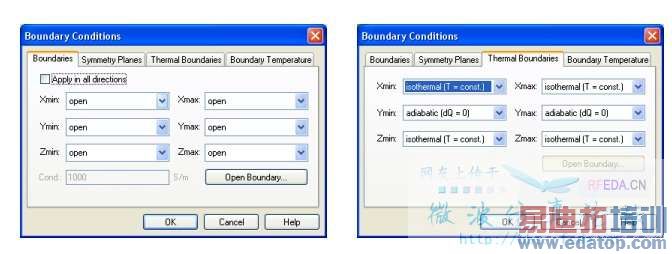

看了帮助，贴两个帮助里面的图出来给大家参考
