CST MWS中crosstalk和被干扰微带的的接收功率

大家好，小妹最近遇到了一个难题，老板是法国人，给了一个任务，但由于本人是新手，很多地方不是很理解。

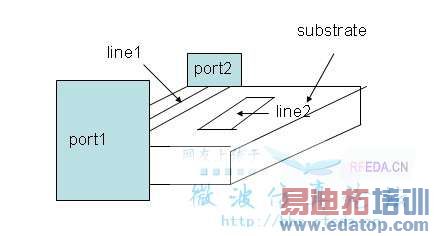

是这样的，我在substrate 上加了两条微带 line1 和line2，然后在Line1上添加门 port1 port2
资料全是法文和英文啊，看不是很懂
能不能够在port1上输入功率，然后计算port2处 和line2处的接收功率呢？
大家帮帮忙啊
比如por1处 输入1 dBm ,那么在port2 和被干扰line2能接受多少功率呢
（line1 和line2很近）

首先，添加的那个不是“门”，是端口。
其次，楼主的老板是啥专业的啊？您呢？都是微波专业否？
还有就是楼主是因为不会使用软件有这样的问题还是对于微波的理论有疑问？
最后，想了解一下楼主来此问问题的目的是为了完成这个题目还是希望自己能弄明白这个题目？

大哥啊，翻译错了，
我老板是微波专业的啊CEM，我是做实习的，当然是现弄明白然后再完成了

CEM？EMC吧！这位MM，如果你连自己做的是什么行当都不了解后面很危险啊。而且MM你的翻译能力还得再练练，Port翻译成“门”好像有点儿偏。
MM你先去学习S参数的概念，你的问题就已经解决了，剩下的就是你会不会用软件的问题了。
原则上讲，你需要的就是仿真Insertion Loss (IL)、Near End Crosstalk (NEXT)和Far End Crosstalk （FEXT），问问你的导师看看是不是这样。

呵呵，楼上的谢谢哈，其实在法语中CEM英语是EMC，呵呵，S参数了解啊
porte 在法语就是门的意思
按照楼上的试试

哦，了解。还是尽量用英语吧，这个论坛上法语毕竟还是小众。
如果了解S参数的话，怎么还会有上面的问题呢？S参数不就是端口接收到的功率（或者电压、电流）吗？
现在你的示意图上已经有“门1”和“门2”了，假设“门1”是激励端，那么：
20*log10(|S11|)就是Return Loss；
20*log10(|S21|)就是Insertion Loss。
Return Loss就是反射功率，Insertion Loss就是“门2”接收的功率。
好，接下来在line 2两端创建“门3”和“门4”，“门3”和“门1”在同一侧，“门4”和“门2”在同一侧，那么：
20*log10(|S31|)就是Near End Crosstalk；
20*log10(|S41|)就是Far End Crosstalk。
NEXT就是line 2近端接收的噪声功率，FEXT就是line 2远端接收的噪声功率。
恭喜你，你的问题解决了。
记得问你的导师他是不是想做成这样。

呵呵，楼上的好热心哈。这么晚了我还帮忙解答，再次谢谢了。
不过要是在line2上安上port3和port4不就等于给line2添加激励源了么？
他的要求是，line1是有激励源的，然后只是放一块微带在旁边，什么都不做，看看line2的接收频率，呵呵
麻烦能再次为本人解答么，谢谢了

这里要批评一下，我也不知道是你导师不懂还是你没听懂他的意思，谁说添加口3和口4就是“添加激励源”？那你能不能告诉我在实际测量的时候你如何做到对一个微带线“什么都不做”还能测量到数据？
而且这也反映出你并不理解S参数，你注意看我前面的S参数表示方法：S11、S21、S31和S41，你能告诉我这四个参数的意义是什么吗？

Sij就是i口和j口的功率比，就是说在j 入，i出
