CST MWS能够模拟出信号的传播距离吗

个人意见仅供参考：
正常仿真天线的远场特性，在远场输出模式里选择power pattern。通过设置虚拟球面的距离可以得到主极化方向（或者其它辐射方向）的功率值。
判定这个虚拟球面的最远距离就要看你是如何定义“衰减”的，可以是接收系统的最小灵敏度，也可以是平均噪声功率，看你的系统指标是什么了。
操作请参考CST MWS帮助文件《Farfield Plot – Plot Mode》。

同意楼上的。
完全衰减掉是个在理论上很难存在的命题，因为值只能无限小却无法消失。
而且天线的发射问题不仅与天线本身结构有关，还跟天线发射功率相关，工程上用EIRP表示。
接收方面如楼上所说，跟接收机灵敏度相关。而且不同频段的接收机灵敏度也不相同，具体问题要具体分析。
简单来说，就是EIRP、接收天线增益、接收机灵敏度决定了整个系统能够承受的空间信号衰减，只要天线系统能够大于空间距离内的信号衰减，则可以认为“在多远的距离可以收到”。这个多远可以由经验公式推得。不同的环境下也不相同。

哦，我在激励信号里没发现可以调整功率的选项，是不是无法模拟不同功率情况

有，在excitation list里可以操作。
请学会使用软件的帮助文件。参考CST MWS帮助文件《Transient Solver Parameters》、《Excitation Selection》和《Reference Value and Normalizing》。

功率其实无所谓。你只要换算到dB然后加上增益即可。

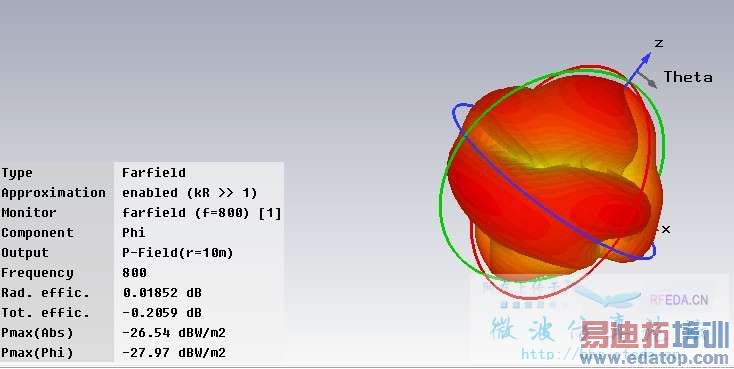

这是我按1楼版主说的方法得出的结果，如果经过衰减后功率小于接收器灵敏度应该就无法收到，这个DBW/m2的单位是指面密度吗？怎么根据这个面密度功率得出和天线一定距离的位置的功率

这个DBW/m2的单位是指一定距离上该点的辐射场功率密度S，你要知道你用的接收天线的有效接收面积A，接收功率P=A×S

我想知道发射的信号是否能被接收天线收到，我用的无线模块上面写的典型灵敏度是-100dBm，是不是辐射场功率密度乘以接收面积得到的功率比-100dBm小，就无法收到？比如-90dBm就无法收到？

理论上是这样，但需要考虑接收天线到接收机的衰减量。顺便说下-90dBm信号功率比-100dBm信号功率大10倍！
