CST MWS平面波激励下如何看S参数

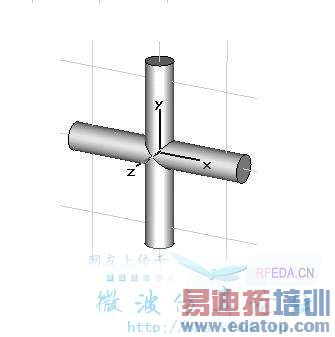

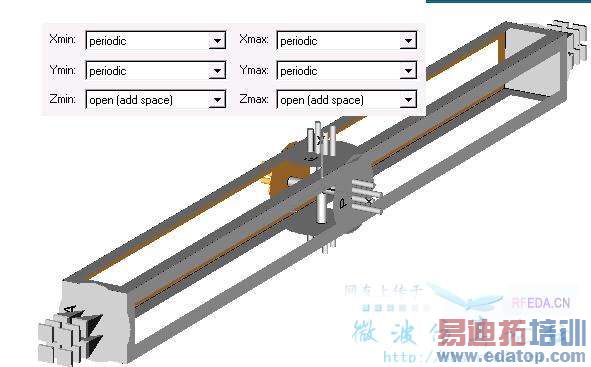

模型目的是模拟金属网，采用平面波激励，通过s21参数来看金属网的屏蔽效能，取金属网的一个单元周围设为周期边界，平面波激励，我以前用hfss，第一次用cst，发现建模仿真完了s参数计算项不能用，求助怎样设置看s参数



没用过平面波激励。
但是一般看S参数的话都是在左边的1D result里看的



看s参数，是不是一定要设置端口？如果是，那么平面波激励时怎么设置端口？



肯定是要设置端口才可看s参数的。至于平面波怎么设置端口，我没用过。
期待高人出来指点。



还有一个问题：我用平面波激励时，想把入射平面波功率密度设为10mw/cm2,请问如何设置？
在设置平面波激励对话框中只能设置传播方向和电场强度，我个人理解是用公式P=E2/377将功率密度换算成场强来设置，不知道是不是这样？



哦!!
明白了一点了



请问楼主,你用HFSS软件仿真时可以用平面波激励来S参数吗?



还有一个问题：我用平面波激励时，想把入射平面波功率密度设为10mw/cm2,请问如何设置？ 本文转自微波仿真论坛
在设置平面波激励对话框中只能设置传播方向和电场强度，我个人理解是用公式P=E2/377将功率密度换算成场强来设置，不知道是不是这样？

同样的问题!期待



我也遇到这个问题，平面波激励情况下观察S参数。
希望高手指点，呵呵。
早点把问题解决



我不得不批评你这样的问题，S参数的概念理解了么！S参数是基于端口网络的概念，你没有端口，你怎么看S参数？
