CSTMWSCPW模型电路仿真EMC出错

仿真论文上的模型，两根铜线作为传输线，PCB板（无地）作为基板，在两条传输之间一边加5V 10MHz 电源，一边加匹配负载。
边界条件为（Et=0）
先进行 Farfield仿真，在进行EMC仿真，为什么结果特别高呢？这个模型有什么错误吗？
初学，请高手指导

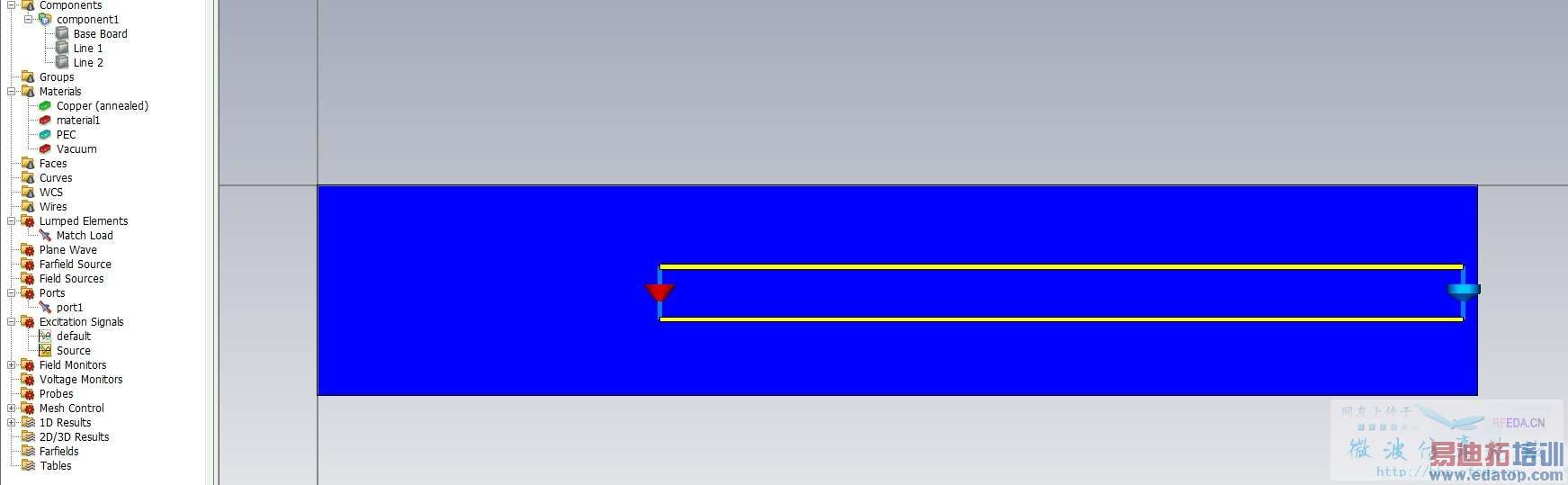

这是我的模型，求帮助！



建议你把模型和文章附带上，截图太小看不清楚。
为什么你觉得这个是CPW？“结果很高”是什么结果很高？




CPW是不带电源和负载的。
我仿真的是EMC，仿真结果比实际测量结果高出大约20dB ,楼主可以帮看看吗？







1、没看到实测结果。
2、单位确认没搞错？
3、网格加密算一下试试
4、看辐射，边界不能都是Et=0，应为Open Add Space，或者只有一个Et=0
5、Good Luck。



仿真加的是什么样的激励源？确定和实际的激励源是完全相同的？



“CPW是不带电源和负载的”，CPW是不带电源和负载的什么？我们平时讨论的传输线结构哪个是自带电源和负载的？
最好把模型文件带上，看不到你的模型参数都是怎么设置的。
