CST MWS中近似高斯光源的引入

利用CST研究光学问题时，好像只有波导模式和平面光源可用，在设置准直光束如高斯光束或贝塞尔光束的时候遇到困难。
不过可以通过设置波导模式近似得到高斯光源，根据波导模式的偏振特性，我们也能得到线性偏振的高斯光束。

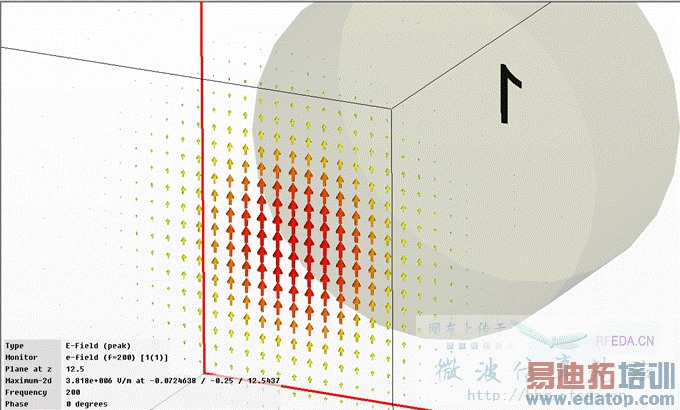

具体的方法是：设置一段圆柱状介质波导，求解这个圆形波导的最低阶的两个本征模式，其模场分布接近高斯线性，而且其偏振方向一个指向x，另一个指向y。

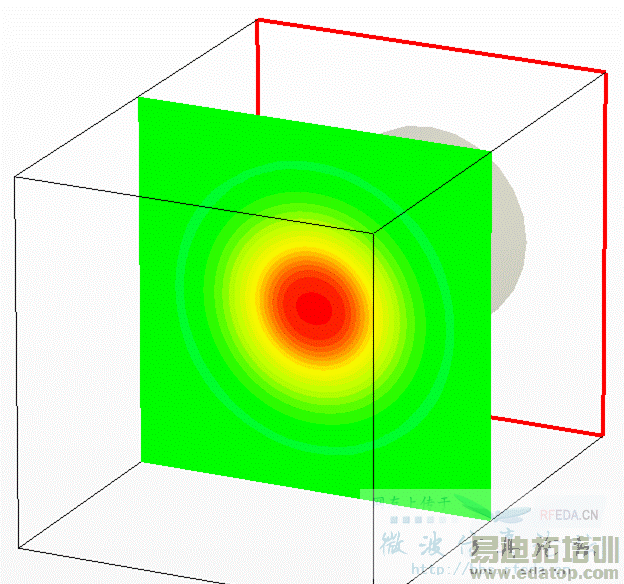

光场经过圆柱波导在空气中的传播保持了良好的准直特性，并没有观察到有明显的衍射效应。










本例的模型文件。
此外，以此类推，我们还可以轻松设置radial偏振模式和azimuthal偏振模式（近期纳米光子学的研究热点之一），分别对应圆柱波导的TM01模式和TE01模式（LP11模）。计算过程中将port的模式数目多设置几个，比如10，应该可以找到相关的模式（我还没试，呵呵，有兴趣的朋友练习一下贴上来？）。上例中的线性偏振对应HE11（LP01）模式，参见 K. Okamoto, Fundamentals of Optical Waveguides. (Academic Press, 2005)。
希望对相关课题感兴趣的朋友能从上面的几个例子中获得些许帮助。



承接上贴，我自己把计算结果贴出来，：）

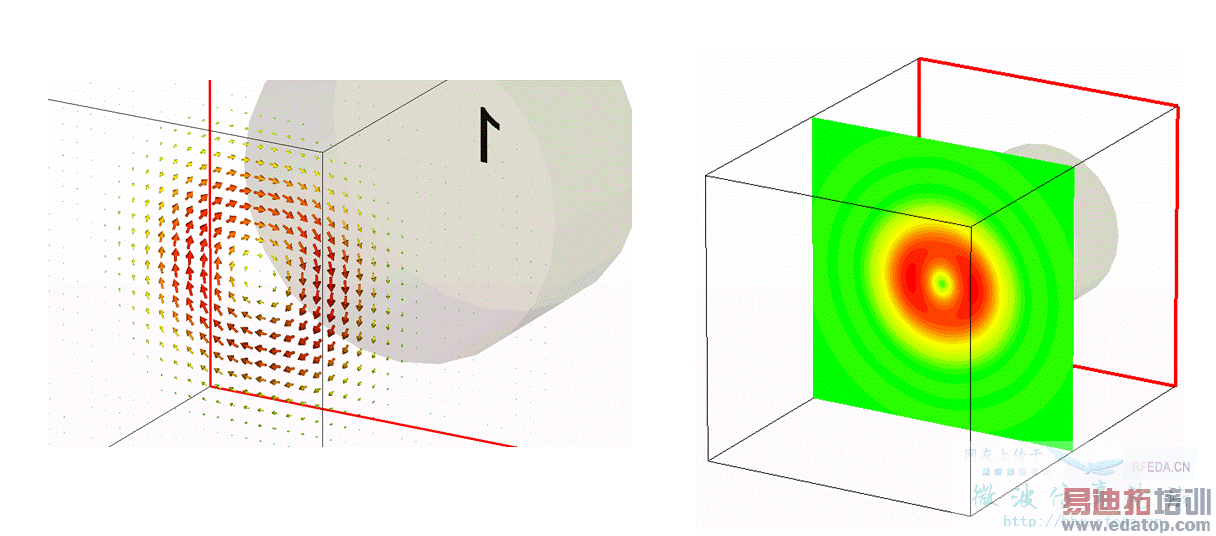

radial偏振光束



azimuthal偏振光束
