CST MWS矩形谐振腔电场分布疑问

录入:edatop.com     点击:

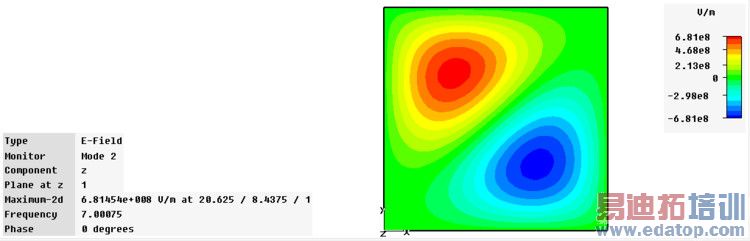

我画了一个正方形谐振腔(与z轴垂直方向是正方形),背景材料为PEC,用AKS或JDM方法求本征模解,结果如上图,可是理论上,模式2不是应该与x或y轴垂直吗?左右或者上下各一半,而不是左上和右下,是不是我设置有什么问题?



请把你的截图以附件的形式加在帖子里。
请附带说明你是如何设置的,否则别人怎么知道是否有问题?
最好上传模型文件。



我基本上没有做什么设置,仅仅是画了一个矩形谐振腔想看一下场分布,只是计算结果与理论不完全一致,请教是什么原因



大体看了一下,仿真了一下。不过,我是不懂本征模求解器的。
算了一遍,第一个谐振频率就大于了你设置的频率范围,21.18GHz,不知道这是否引起了你的注意。MWS很友善的Warning说建议你把最高频率放到60GHz以上。
我把频率范围调整到了20G-70G。别的没注意到,但是网格数增加了,从某种意义上说,是否之前的网格密度太低?毕竟你这个物体的第一个谐振频点就20G以上了,而你的最大网格还都是以20G为标准。
然后仿真结束,没有Warning了。频点见下图:


你说的计算结果和理论不一致是说的频点还是波形?先看看频点是不是一致吧。



发现似乎是边长的问题,比如说,当长a=15mm,宽b=15mm 和 长a=15.00001mm,宽b=15mm,分别求本征模解,电场分布相差很大。
不知道是什么原因
