vivaldi 天线仿真结果不对

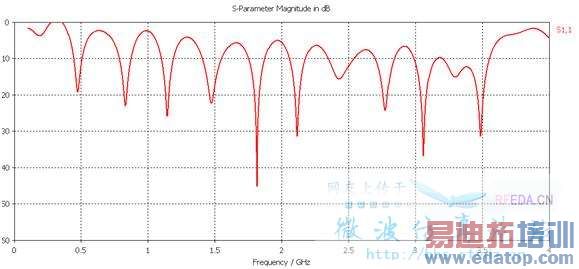

大家好！我听说CST做宽带天线仿真时间快，所以从HFSS转到CST。可是同样的vivaldi 天线模型，CST仿真的结果却与HFSS的结果相差很大很大（见S11 参数图）。我确定HFSS的结果是正确的，而CST不知道是什么原因（可能是设置问题？）。
我附上仿出来的S11参数图和.cst文件。非常希望各位下载并帮我寻找问题。

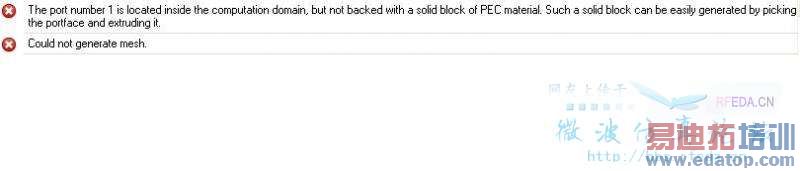

我这里用的是瞬态求解器。我本来想再用频域求解器，但一仿就出错。错误信息见下图。不知道是什么原因，难道同一个模型不能适用于2个求解器？



模型打开提示错误，不知道你用的什么版本
一路忽略错误，打开
仿真的话，端口为 inhomogenerouly filled within the first 3 mesh cells
而且微带线馈电 ，你的端口设置好像不对。
考虑到这个天线的话，用lump port 更合理一些。




我用lump 仿了一下，结果和你CST的结果一样：（
你用open边界仿过吗？
能不能看一下hfss的模型？




谢谢你的帮忙。我用的是CST2009,边界条件用的是open(add space),
我现在上传我的hfss模型。




如果把边界条件改成open,仿真过程中出现警告，但s11的确变小了。这是为什么呢？



为什么那么肯定hfss是正确的呢？
hfss模型我看了，我感觉你的box太小了
另外 CST 端口的阻抗和hfss阻抗一样吗？
hfss里面阻抗是 76.4



我这里CST几次仿真的结果，最后都提示没有达到收敛，也就是结果不准确，所以我觉得add space的边界 可能不合适，采用 open边界 如果可以达到 收敛，那么应该是准确的。你可以试一下。




森森高人能否加你qq请教问题



我用的是CST2006
打不开你的模型。
