CST MWS求解器选择的问题

录入:edatop.com     点击:


这几个solver弄不懂到底该用哪个
哪位大大有中文的讲解或者给解释下,多谢
注:我想仿真一个波导型的滤波器,看看S参数什么的



中文的解释应该在软件安装盒内附带的上手材料里。
详细的解释请参考CST MWS帮助文件《Which Solver To Use》。

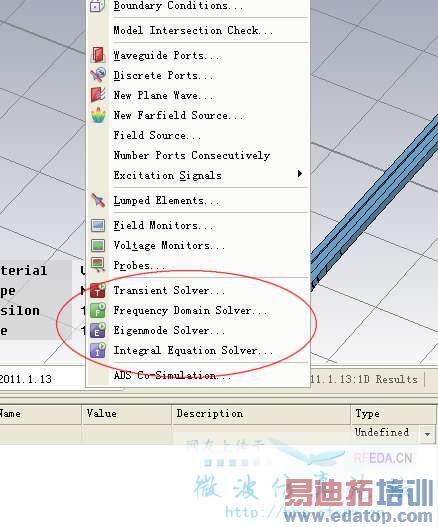

以你的注解,Transient Solver、Frequency Domain Solver和Eigenmode Solver都可以实现。



请问和HFSS里面的driven modal对应的是那一种solver?



没用过HFSS,不知道。



滤波器的话可以尝试用CST的频域,也可以用CST的时域求解。



感谢回复,我再摸索摸索



感谢hefang版主



我想仿真个角锥标准增益喇叭天线,该如何建模呢?使用拉伸命令的话喇叭口径尺寸不能满足啊。
求解器该使用那个?要能看到多个点的增益和方向图该怎么设置,谢谢



如何建模?这个问题很难用1000个字节回答你。
你这个多个点是宽频带吧 ,用时域求解,定义好宽带远场监视器,你可以在Help里搜索Broadband farfield monitor。



对于滤波器的话,强烈建议使用频域求解器,而且在自适应网格加密时,一定要自己设置为频带内的一个频点,默认是你设置频带的最高频率(如果不在工作频带内,信号基本集中在输入端口没有通过仿真结构,不利于得到内部场的信息)

申明网友回复良莠不齐,仅供参考。如需专业解答,请学习易迪拓培训专家讲授的CST视频培训教程
