为什么这种天线没有谐振点,这正常吗

录入:edatop.com     点击:
仿真了一个多圈环天线。但为什么没有谐振呢,是模型的问题吗?在模型里我的这个辐射天线是环形solid1呢还是端口的圆柱solid2辐射?

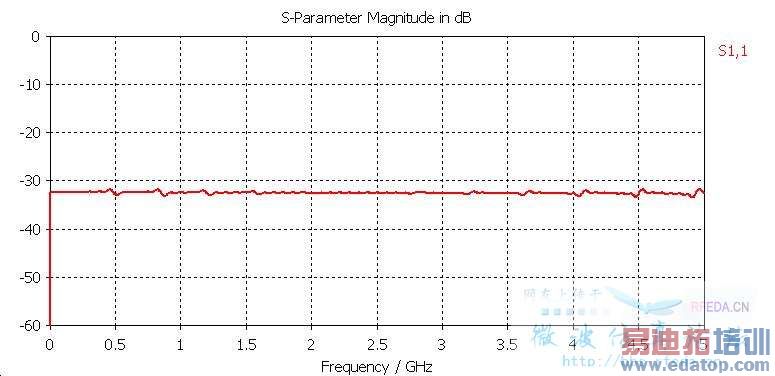

S11在-30dB以下,个人觉得S11匹配的很好了。但是能够在0-5G范围内都匹配这么好,实在是牛。S11图可能是CST还没有算完的截图。对S11的结果有点怀疑。期待楼主继续分享有关的信息。



这个恐怕不行吧

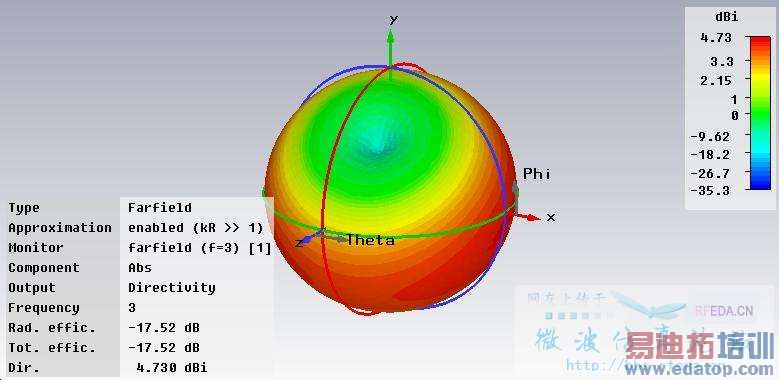

算完了,要不不会出远场图。为了验证一下我给出远场图。







    仿真频率还是太窄了,我觉得你这个天线谐振点还没到而已。



    四楼说的有道理。我可以这样理解如果把这种天线看成螺旋天线的化,分为法向螺旋、轴向螺旋。轴向的有深度谐振点,法向的就是指波长远大于螺旋的直径,它是行波天线,这里5G是0.08m,直径0.01米,所以属于行波天线。
    但是它的s11这么低,可以说它是宽带天线吗,能用到100MHz甚至10MHZ以下吗,我考虑了这种天线一定是牺牲了某种指标,那是什么呢?



    个人还是持怀疑态度,之前有机会接触了日本人做的一款宽频天线,频率是是从40M-4G。在这个频段内驻波保持在2以下。但是物理尺寸真的很大。
    天线端口的波阻抗为38116ohms。建议建立天线的真实馈电模型。有方向图并不意味着可以实现,CST计算方向图,只要你端口不被短路,能馈入能量,就有方向图。



    这个天线仿真结果不对
    因为馈电设计错误了,没有接地板,
    或者说只是单金属体



    谢谢楼上的各位,加了地板后好了





      从结果来看,抖动还是比较严重,所以应该延长仿真时间。
