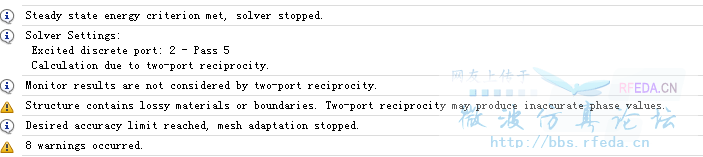

CST MWS计算出现的警告信息

还有我计算的Q值图，怎么是这样？
请高手们指导指导，谢谢

可能原因：
你手动修改的网格划分太密集了；
你设定的频率范围刚好处在模式的截止频率处，这会极大延缓仿真收敛的时间，并且结果也不准确；
你的建模过程中有不必要的细节，或者是有交叠。

1.我就用的自动自适应网格算的！
2.我的工作频率是13.56。我取得频率段是10～18
麻烦请高手指导下，谢谢

你总该说说模型是个啥吧。或者像个啥。
频率描述没有单位，不该这样不严谨。
这个问题的描述是在太不完全了。与其让我们猜，还不如你一次把能说的都说全了。

呵呵！不好意思啊！
我是刚刚入门。好多问题都不懂。
是模拟一个NFC天线仿真。工作频率是13.56MHZ
我设置的离散端口，输入阻抗是50ohms
我选的频率段是10MHZ～18MHZ，不知道是否合适
计算结果是按照自适应网格算的。

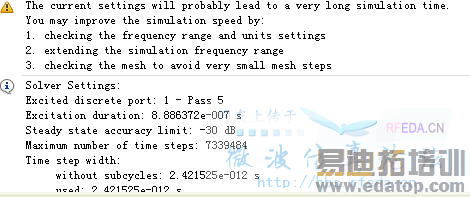

老是出现上面所示的提示性警告，
还有Q值该如何计算。loss and Q caculate 和那个QE有什么区别？请指导

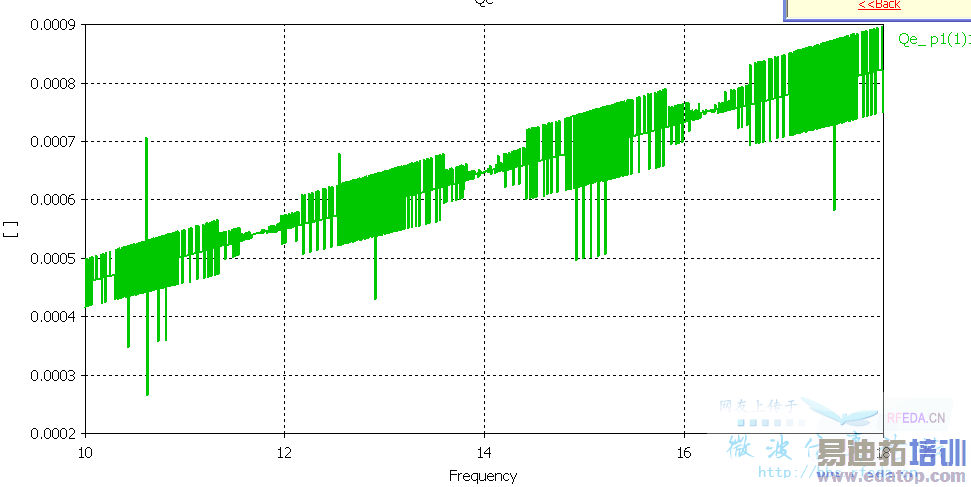

还有那个QE计算出来的曲线，请高手指导，谢谢

•







  高手们请赐教下，谢谢



  就现有信息来看，我猜测如下：
  1、可能你的某些单位设置不合理？或者干脆说不正确！
  2、模型本身无耗？你的Q值应该是个啥！
  3、端口设置不正确？端口连个图都没有，保密？！

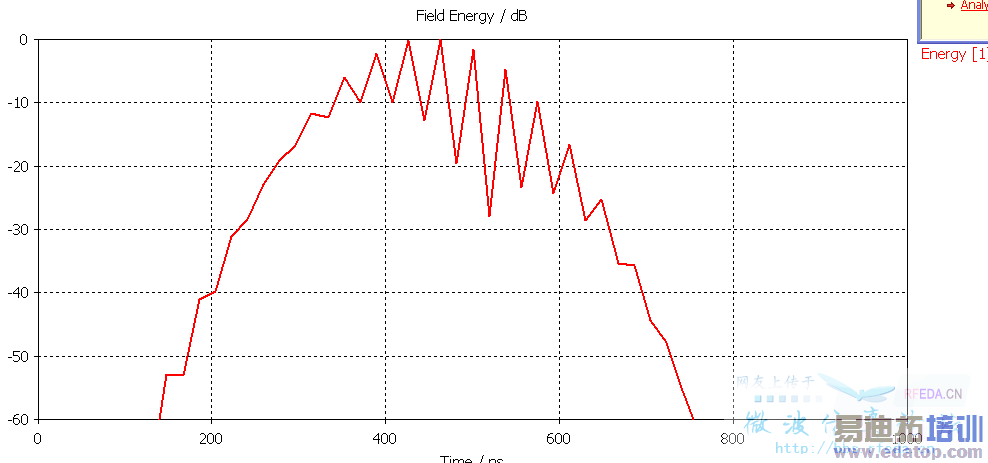

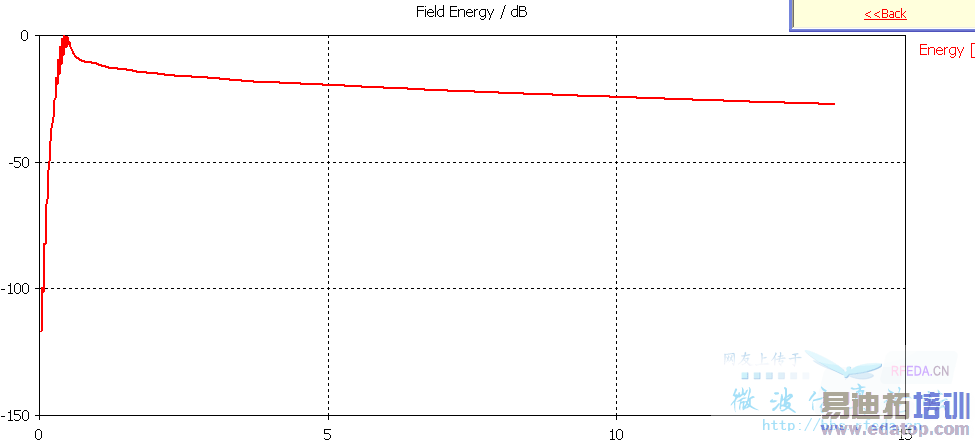

  4、energy曲线图拿来瞅瞅？这个是时域仿真最重要的！我连你仿真了多少时间都不知道，怎么判断！



  好像是单位设置不合理？
  不好意思，公司有保密，我不能贴图！
  我把MHZ改成GHZ，S参数图才感觉有点那么回事！
  可要求的是MHZ啊。
  请指导，谢谢
  第一个是用MHZ算的。
  第二个是用GHZ算的。
  请指导谢谢

  •







    http://www.cst.com/Content/Applications/Article/RFID+Reader-Coil%2c+13.56+MHz
    有点相似
    我设置了两个离散端口，输入按照50ohm
    请指导，谢谢
