CST MWS仿真GSG微波探针结构馈电问题

录入:edatop.com     点击:
请教各位大侠:在用CST仿真GSG微波探针结构该如何加馈电呢?

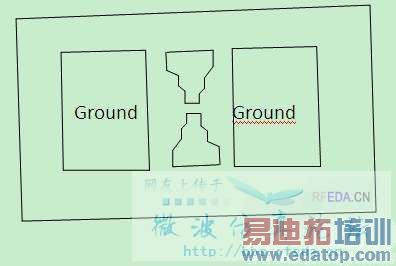

如图所示,中间锯齿状的是2个金属电极,两边是地,所测物体放在2电极之间,现在需要了解该物质的传输特性,那么仿真时端口该怎么加呢?

先谢谢了!







不明白工作原理,楼主能再解释的详细些么?



其实就相当于一个共面波导,中间是信号线,两边是接地线。馈电应该就是按共面波导的馈电方式馈电的。



共面波导的馈电方式是什么样的?
另外,你这个模型要得到什么参数?



就是在模型上下两端加波端口馈电。
要得到的是加在电极中间物质的S参数。



我不懂
有没有三维的图能看看啊。



你的实物要怎样馈电?



实物就是用G-S-G探针馈电,信号线接中间的电极。



烦劳您给不了解这个方向的人解释的时候能具体一些好吗?
你认为共面波导的馈电方式是什么方式?请具体描述。
G-S-G探针馈电是什么形式的?就是这个模型?实际测量的时候这个模型要连结在哪里?请具体描述。
“信号线”是哪里的信号线?
“中间的电极”是哪里的电极?
如果你在5楼的留言里已经明确要在上下加波端口,那么这个帖子的意义是什么?
不管馈电如何加,这个结构是要工作在差模模式还是共模模式?
