CST MWS中方向图

大家好 我最近再做一个天线的仿真 在CST里面做 是这样的 我想得到随参数变化的方向图渐变视频图像现在我是将每个值的方向图仿出来 根据图片做成的视频 请问各位大侠有没有其他的方法 或是CST中自带的实现这种功能 现在我这个方法做的太慢了 请各位大侠指教！



看看Macros -> Graphics -> Save Video (Broadband Farfield)有没有你想要的功能。

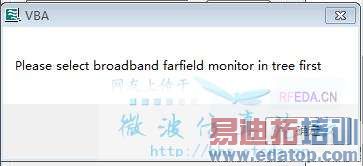

试了试 出现以下情况 怎么办？



你能翻译一下这句话是什么意思吗？



请在树形结构中选择宽带场域但是我在树形结构中没找到这个在Macros -> Farfield-> Broadband Farfieldmoniter不过这个就是增加监视器的频率选择的点 没能生成视频文件

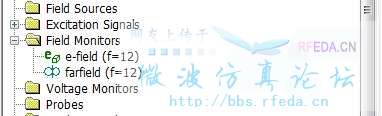

也就是说你的树型结构里没有远场监视器？所以你的模型里还没有添加宽带远场监视器？还没有计算宽带远场数据？
如果还没有的话，仿真软件拿什么生成视频文件呢？



那怎么在模型里添加宽带远场监视器呢？



没看懂你的问题……，你不是已经能仿真方向图了吗？怎么还不会添加远场监视器？



我这是这样的 我现在能够得到方向图 我现在想得到方向图随参数变化的视频图 这是目的 我按开始你的建议试了就出现以上的的那种问题对话框不知道是不是因为没注册的原因CST中有些功能不能用啊







我直接重新修改这一楼回复你10楼。
按照你的目的，CST MWS应该没有能完成你的需要的宏。


---


题外话：一定要用视频来做吗？视频加在演示幻灯里效果很好，只不过视频怎么加到文本档案里阅读呢？
我会考虑使用Parameter Sweep（张角设置为参数），用Template-based Postprocessing里的Farfield Result提取每次参数变化时你需要的方向图，再用第三方软件做图/表出来。
其实和你现在的做法没有原则上的区别：
1. 你现在是“手动”，Parameter Sweep+Template-based Postprocessing是半自动。
2. 你用视频展示数据，我倾向于使用图形或者表格。
这个仿真任务我个人认为没有捷径可取，因为你改变的是模型的物理结构，因此每次修改参数之后应该必须重新仿真得到方向图。CST MWS 2011版本可以实现微小结构改变（金工误差级别）的直接后处理运算，不用重新仿真。
现在你需要考虑的是参数改变的精细度（参数数目）和单次仿真的仿真速度。
