CST MWS仿真后S参数异常的问题
录入：edatop.com 点击：

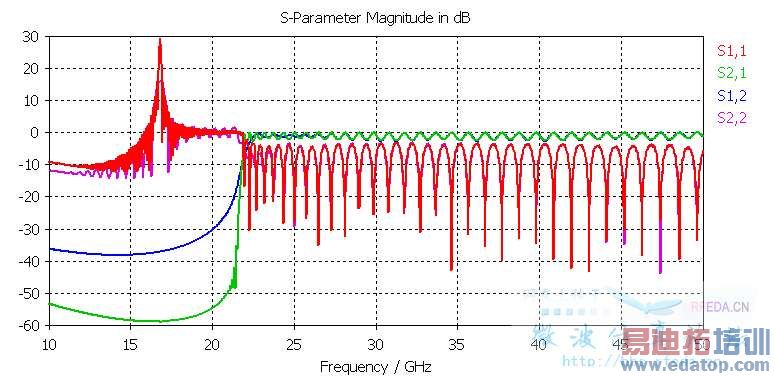

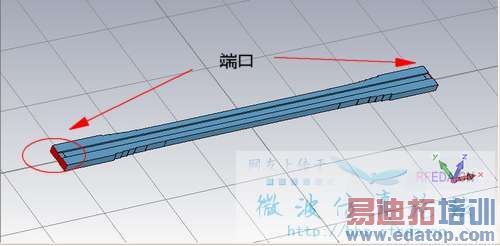

建模好了以后，把端口设置在波导的两端，即不加入同轴电缆的情况下，仿真结果还算比较正常。虽然回波损耗比较大一些。

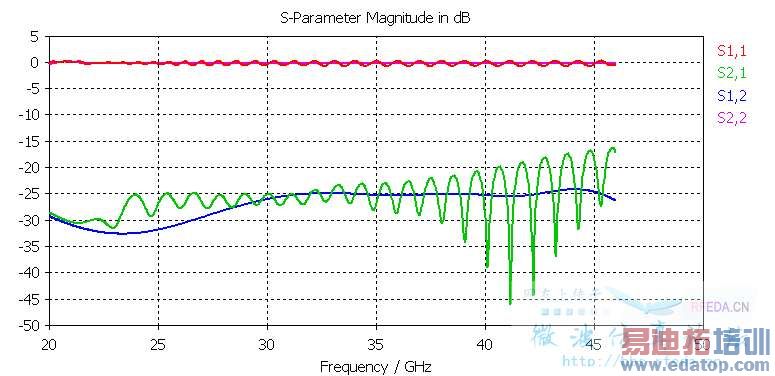

但是当把两个波导端口放在波导的上方的时候，仿真的结果就出现了问题。变成S11在上面，S21在下面了。
仿真图像明显不对。我百思不得其解，请教诸位高手，这大约是由什么原因造成的？应该如何解决之？
PS：两个仿真都是用的transient solver，设置也相同，不知道这是为什么？是不是因为我没有设置端口阻抗？可是第一种波导也是没有设置啊
但是当把两个波导端口放在波导的上方的时候，仿真的结果就出现了问题。变成S11在上面，S21在下面了。
仿真图像明显不对。我百思不得其解，请教诸位高手，这大约是由什么原因造成的？应该如何解决之？
PS：两个仿真都是用的transient solver，设置也相同，不知道这是为什么？是不是因为我没有设置端口阻抗？可是第一种波导也是没有设置啊
个人认为不是端口阻抗的问题，是馈电结构的问题。微波工作室的波导端口都是自动匹配的。
谢谢lantianyi 斑竹。
能否就馈电的设置问题讲的稍微细致一点？非常感谢
比如在哪个选项下面设置怎样的参数？
补充说明一下，这个结构在HFSS环境下仿真结果正常
似乎我把端口设置到波导的两端与波导平行的话仿真就是正常的，把端口移到上方就不行了。
但是探针直接垂直插入波导的探针激励效果最好
有可能的话，把模型文件带上。看结果倾向于模型结构的问题。
感谢，已找到问题原因，建模中间有个参数设置错误
谢谢两位版主
接近问题建议把解决方法回帖说明一下，以更后来人参考～
这个问题俺觉得是对波端口的物理概念没有理解清楚所致。
