CST MWS中connector下的PTH孔建模求助

想在CST MWS里仿真connector下面的PTH孔，画了个模型如附件所示发现总是报一个错：
Some higher propagating modes at port1 are not considered in time domain calculation.
This possibly leads to an inaccurate energy balance.Consider to increase the number of modes or decrease the upper frequency limit.
知道的大侠给个建议，谢谢！
描述:PTH模型



这个是warning不是错吧。



1. 做学问的时候不要心急，标题上打再多的“急急急……！”有什么用？
2. 这个是警告信息（Warning），不是错误信息（Error Message），仿真可以继续运行。描述问题的时候注意用词准确。
3. 如果没有别人的建议，楼主就没想过按照提示信息给出的两种方法试一试吗？
4. 仿真上限到20 GHz，所以波导端口有至少三个模式。你的Multipin Waveguide Port只自定义了两个模式（差模和共模），缺少第三个模式，所以会有这个提示。
5. 使用普通的Waveguide Port，选择三个模式，可以看到这两个端口的三个模式的电磁场分布：

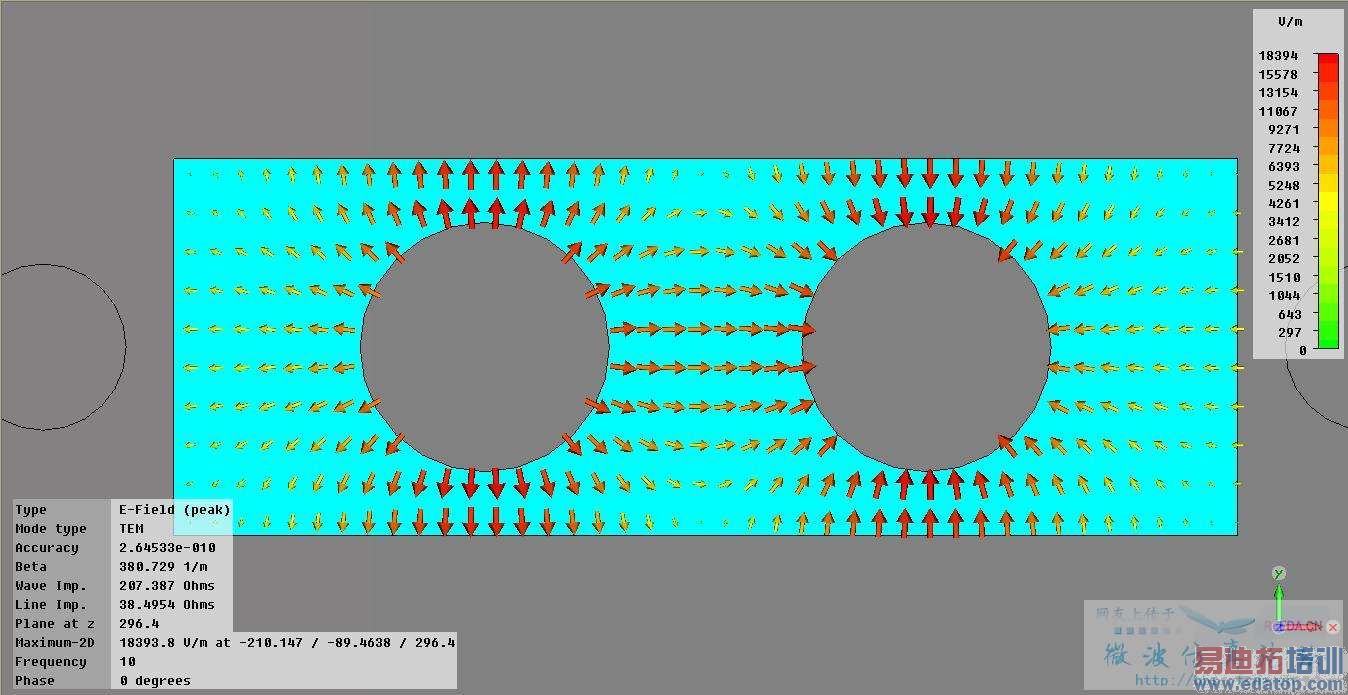

端口1-模式1：（差模）

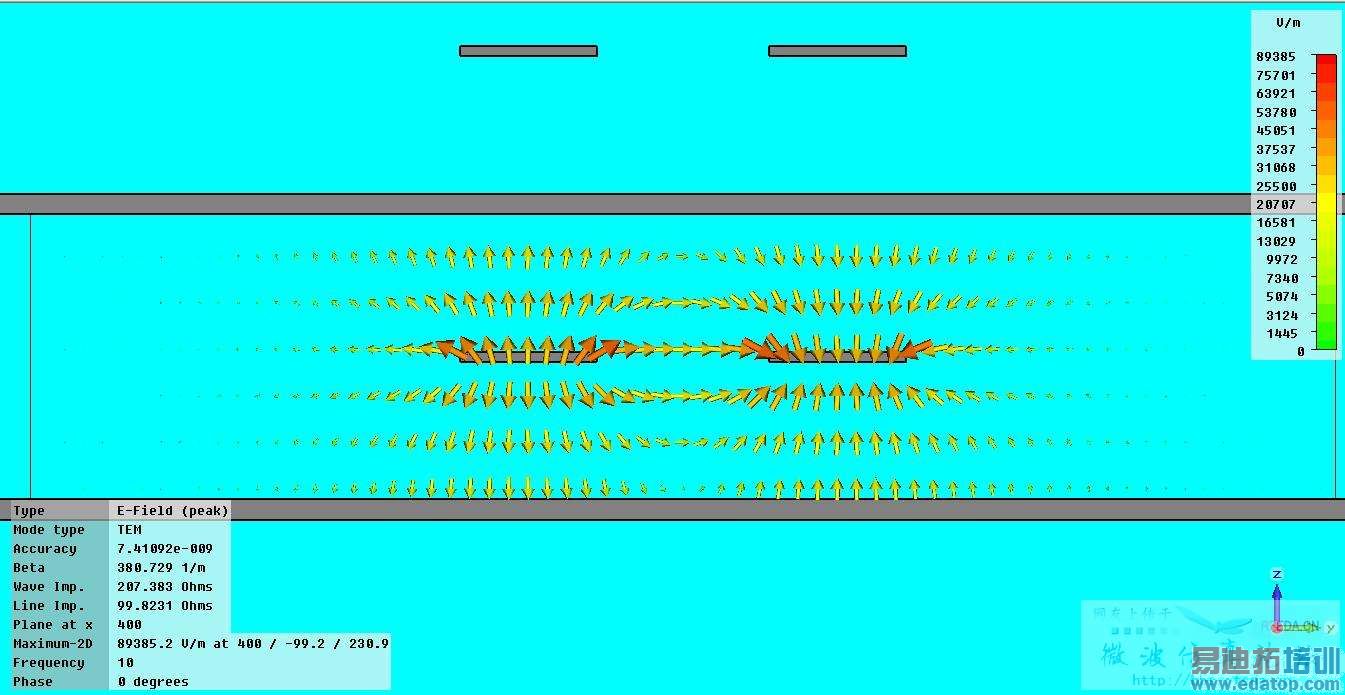

端口1-模式2：（共模）

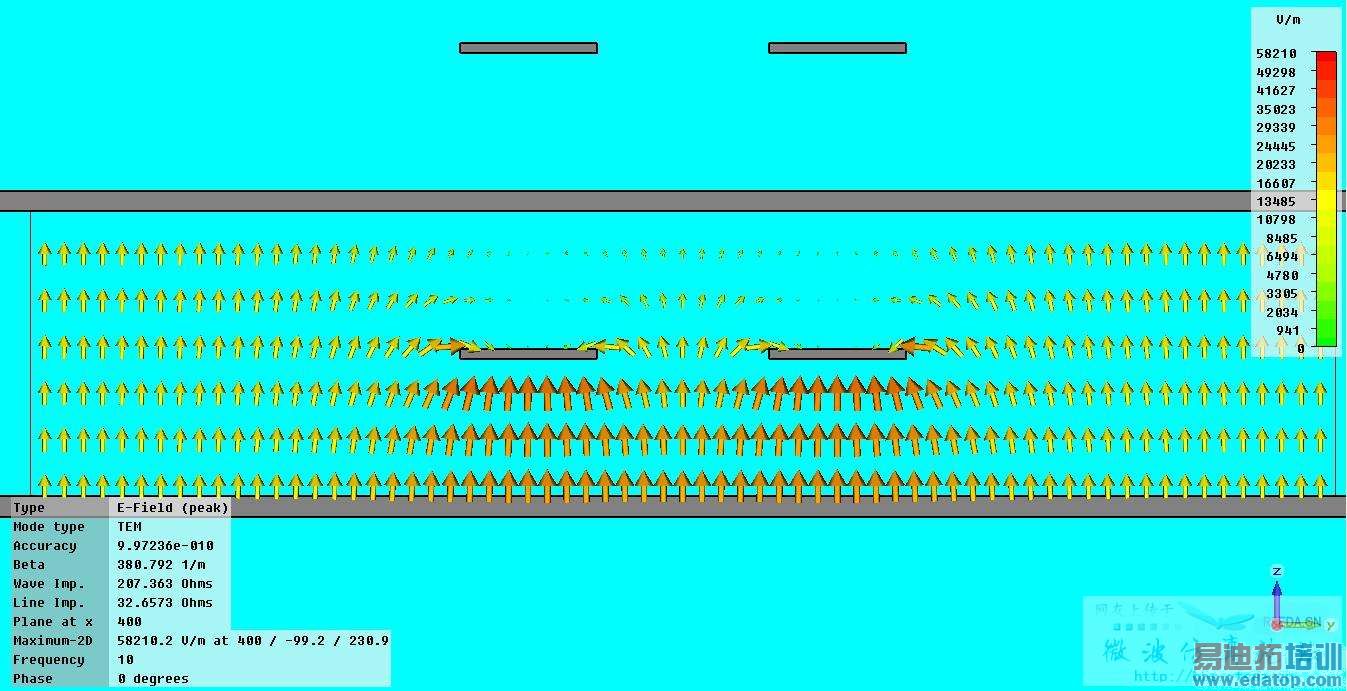

端口1-模式3：（高次模）

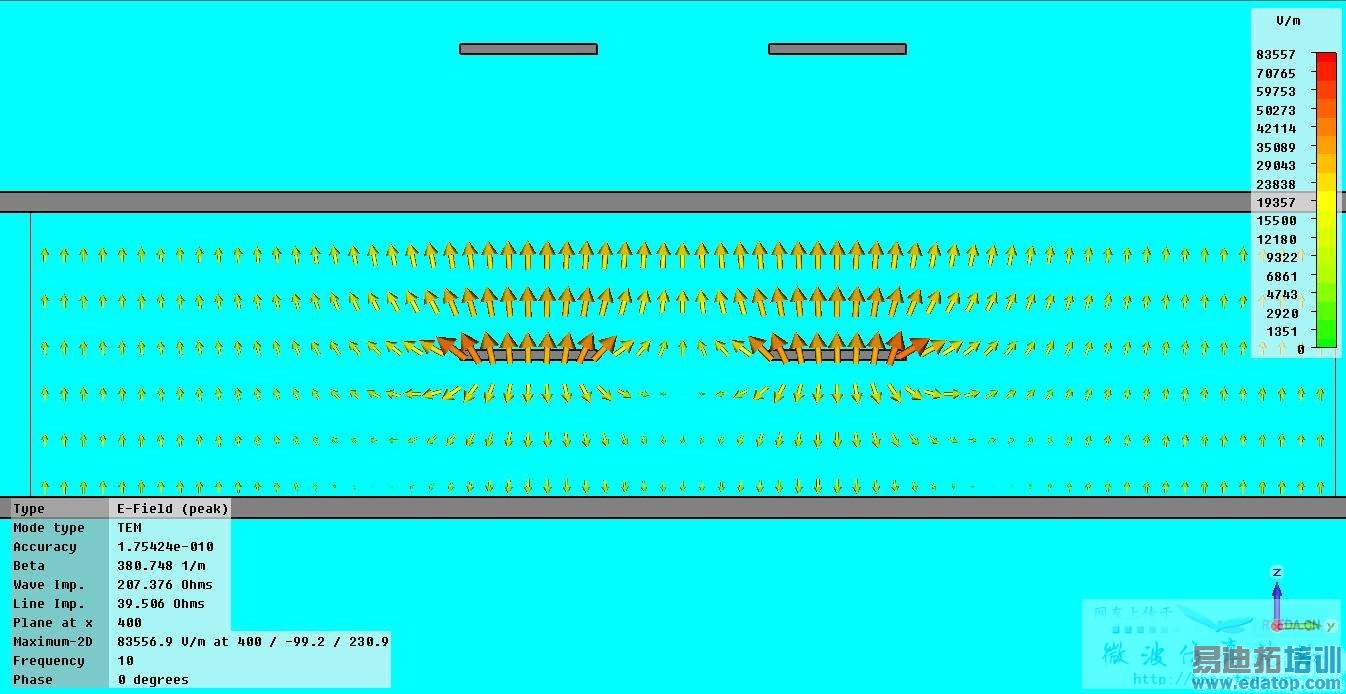

端口2-模式1：（差模）

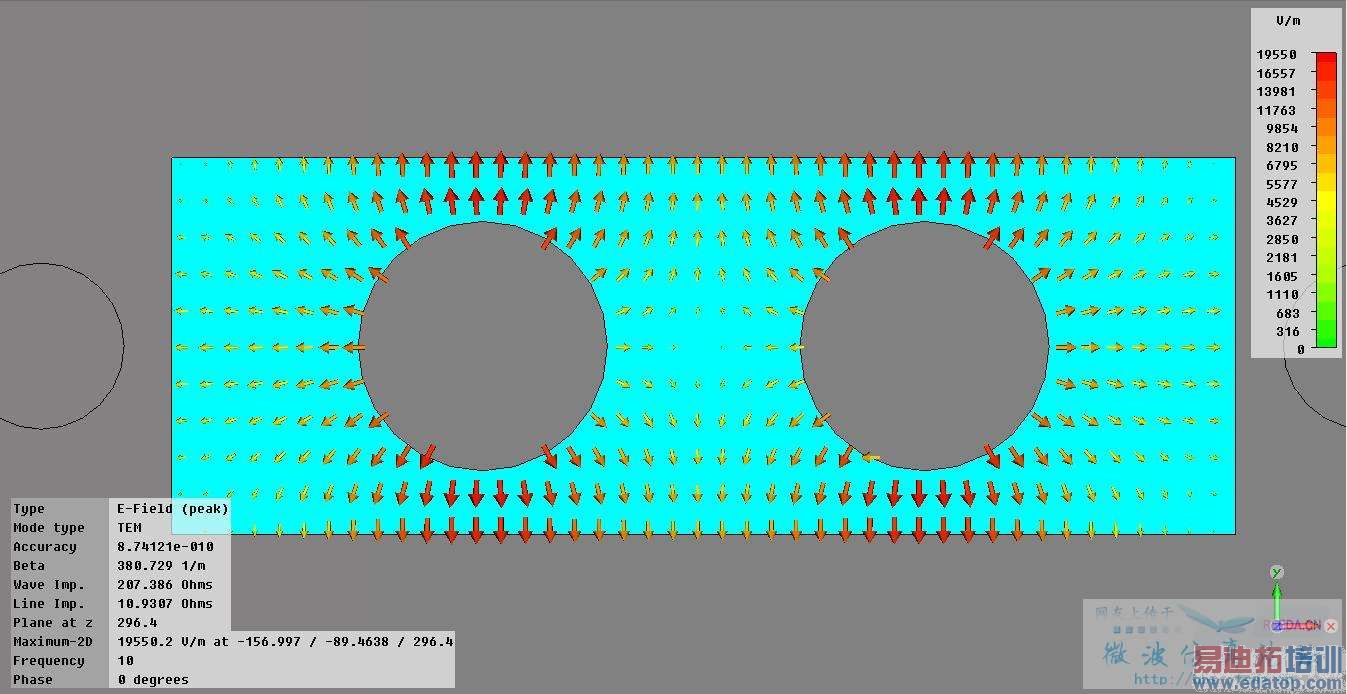

端口2-模式2：（共模）


端口2-模式3：（高次模）

6. 现在的问题是，楼主使用的是Multipin Waveguide Port，模式只能自己手动设定。因此如果楼主想坚持使用Multipin Waveguide Port同时又想避免这个警告信息的话，需要自己再手动添加第三个模式。这个留给楼主自己摸索啦。（我没有手动设定过高次模，没有建议）
7. 如果不想手动设置，把Multipin Waveguide Port换成Waveguide Port，设置工作在三个模式。



多谢管理员hefang的热心回复和精湛讲解。现在学习hefang提到的“高次模”的概念中，等有了新进展再发上来给大家指点。再次感谢hefang！
