CST MWS有耗微带线辐照效应仿真

录入:edatop.com     点击:

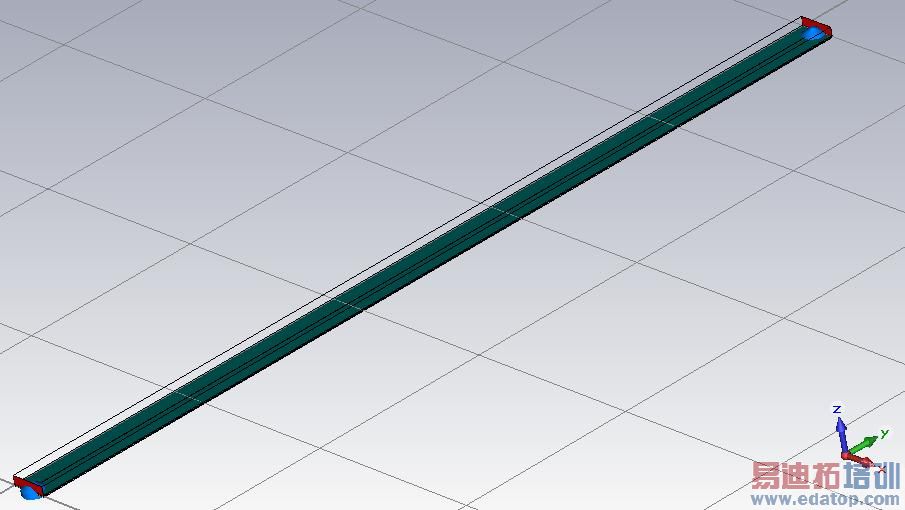

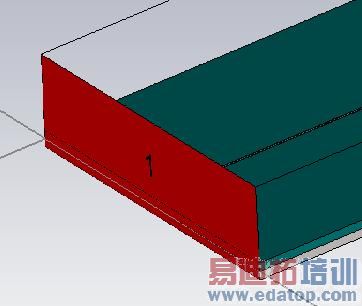

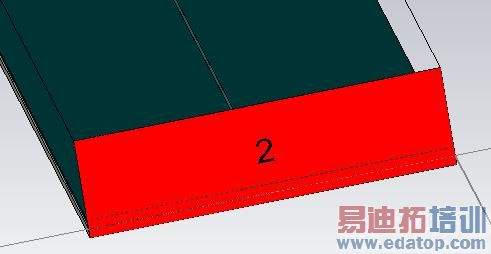

做了个简单的有耗微带线辐照效应仿真,其目的就是在平面波辐照条件下监测并获取微带线2端的负载电压。微带线模型及波导端口设置如下图所示(依次为微带线模型图、波导端口1、波导端口2):






激励源用单位电磁脉冲,通过波导端口1和波导端口2辐照微带线,垂直极化方向。
表达式为:
If (dtime > 50) Then
ExcitationFunction = 0.0
ElseIf (dtime > 0) Then
ExcitationFunction = 1.3*(Exp(-(0.06666)*dtime) - Exp(-(1)*dtime))
Else
ExcitationFunction = 0.0
End If

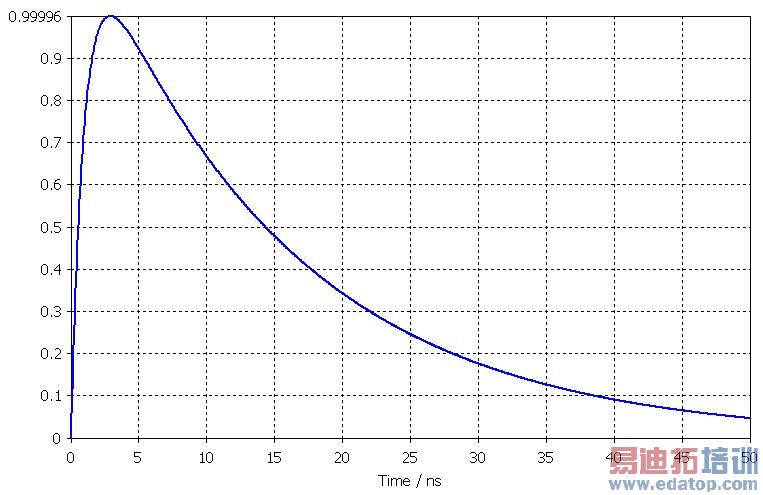

波形如下(纵轴为电压):

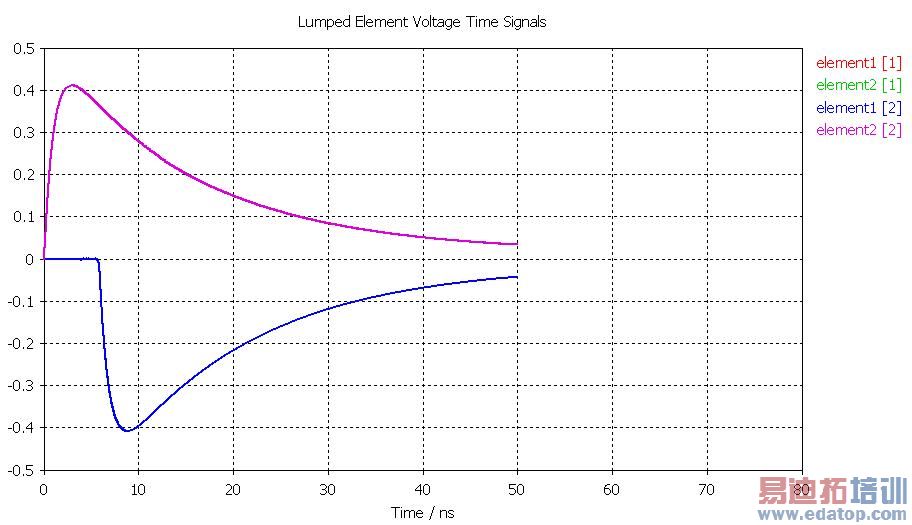

仿真结果如下(纵轴为电压):


微带线设置为损耗线,微带为铜线,底层为PEC,介质层相对介电常数为4.8。 仿真结果应该不是上图所示的波形吧,请高手指点。
另外,如果想在2D结果中得到这样图,应该怎么设置?


谢谢!



首先,你做的这个应该不是辐照,从你的模型来看,你做的应该是传输线传输特性。
就你模型本身,能够得到那个电压曲线,说明大部分设置都差不多正确,只是激励源设置有问题。
激励源设置上,不该用波导端口,即使用,也应该将波导端口用于接收而非激励。激励源应该使用平面波-Plane Wave。将边界设置为open add space。

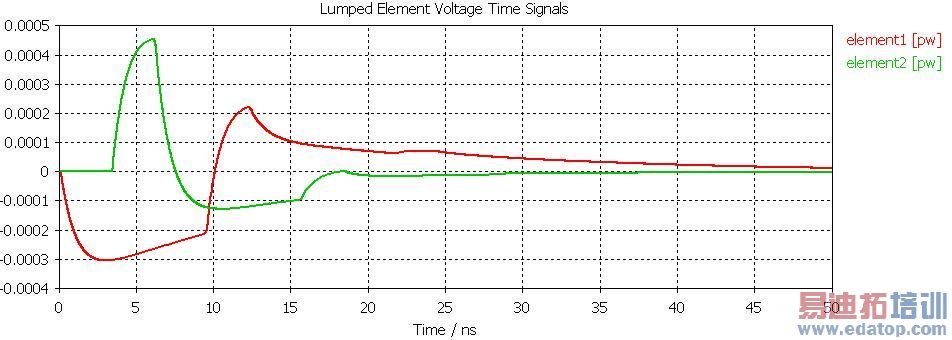

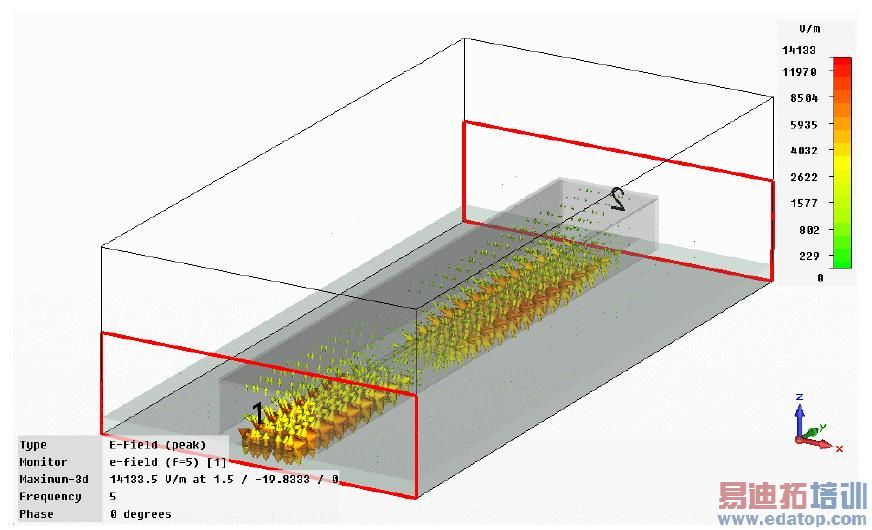

谢谢版主。 设置平面波的入射方向为y轴正向, 所有边界为openand space。 结果如下:



补充下:极化方向为垂直于x-y平面。
这个波形貌似还可以,不知道对不,呵呵
