如何用CST MWS为喇叭添加圆极化激励

最近搞一个喇叭设计，由于喇叭比较长，hfss算不了，只好求助于cst了，hfss中添加圆极化激励很简单，只要在端口画两个互相垂直的积分线，并对每个线的相位设置为0和90就行。但是cst里面能像hfss那样画积分线么？
请大哥哥大姐姐们帮帮我吧，在做不出来导师又该发飙了

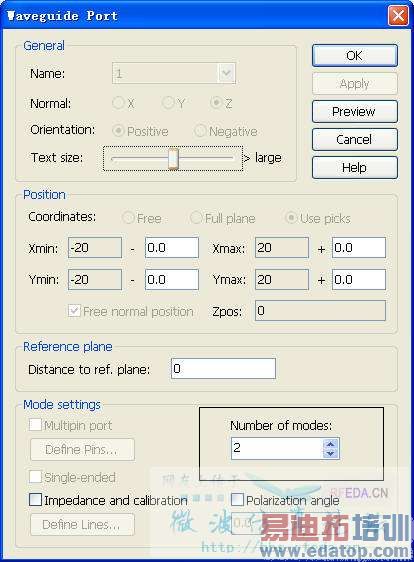

设置1个端口，但设置两个模式激励

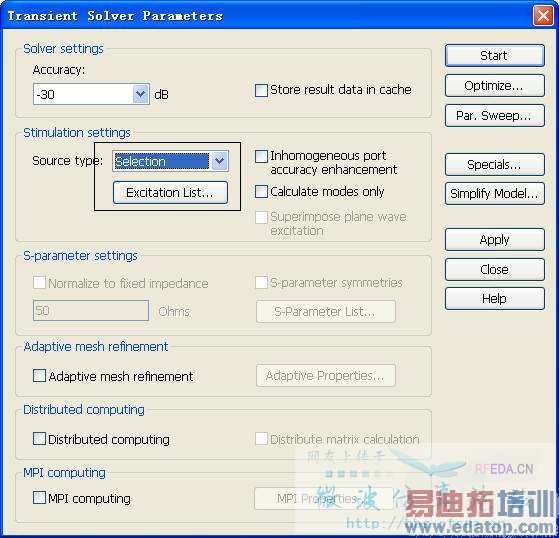

然后在时域求解时设置选择激励

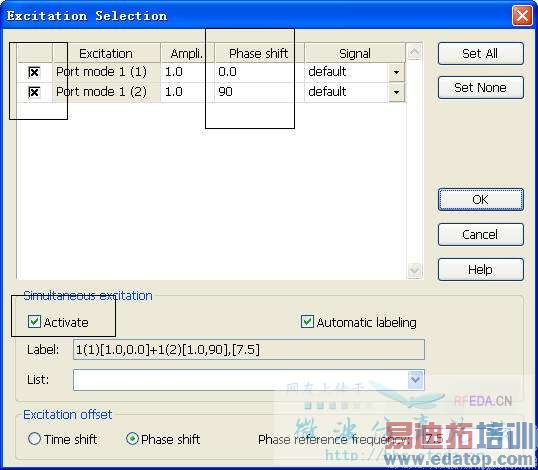

设置同时激励，并在第二个模式处加上90度相移，ok，在选择启动求解器就可以了（前提是两个模式是正交的线极化）



谢谢大大我可以幸福的死掉了 哈哈



不用画电场线么？从哪里可以看出来两个模式的电场是互相垂直的，我刚接触，发现cst的思维和hfss完全不一样，谢谢



从左边导航树的2D/3Dresult->Port Modes > Port1 > e1就可以看到



高手啊，学习了，
原来圆极化是这么干出来的啊，谢谢

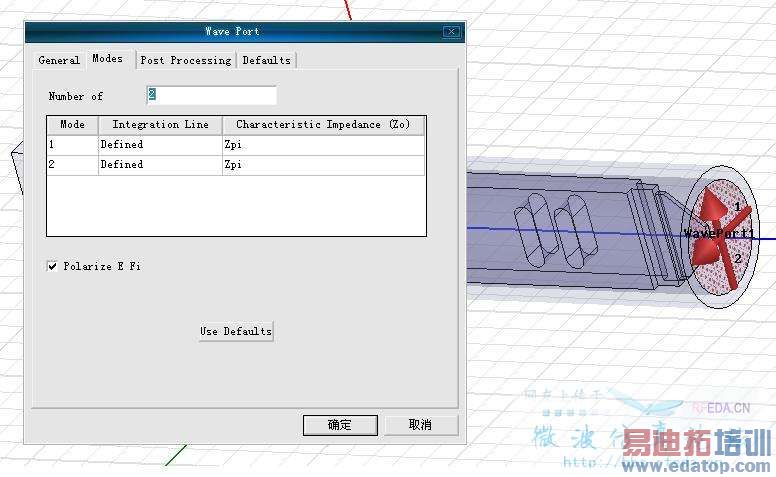

我用的是HFSS10，你所说的HFSS里加圆极化很简单，画两条相互垂直的积分线，然后再把相位设为0和90度。那请问0和90度在哪里设置的呢？我没看见，我以为在 Polarize E Pi那里打上钩就成为圆极化了。
