CST MWS仿真介质的损耗
录入：edatop.com 点击：

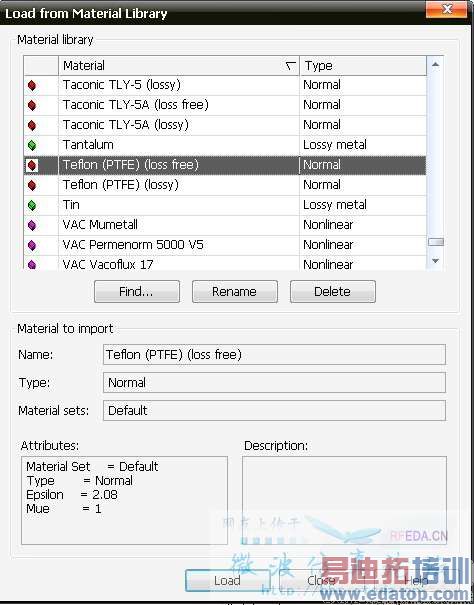

小弟仿真一波导器件。内加介质片，材料为聚四氟乙烯。CST2009材料库中有两种聚四氟乙烯的材料，有耗和无耗的。
设置为无耗，若产品实际测试值为5dB，仿真值为3dB，不考虑反射损耗的话，那介质损耗是不是就是2dB啊？
尝试过分别设置为有耗和无耗，但仿真结果都一样的。
设置为无耗，若产品实际测试值为5dB，仿真值为3dB，不考虑反射损耗的话，那介质损耗是不是就是2dB啊？
尝试过分别设置为有耗和无耗，但仿真结果都一样的。
原理性的错误。
测试值5 dB仿真值3 dB，说明你的“仿真误差”是2 dB，和介质损耗无关。你需要仔细检查你的仿真，让仿真值尽量接近5 dB。
退一步讲，如果设置了无耗，“介质损耗”从哪里来？
PTFE即使考虑损耗，电解质损耗正切值那么小，当然有耗和无耗的仿真结果都“一样”。
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的CST视频培训教程。
