CST MWS仿真后效率大于1是怎么回事呢?

录入:edatop.com     点击:

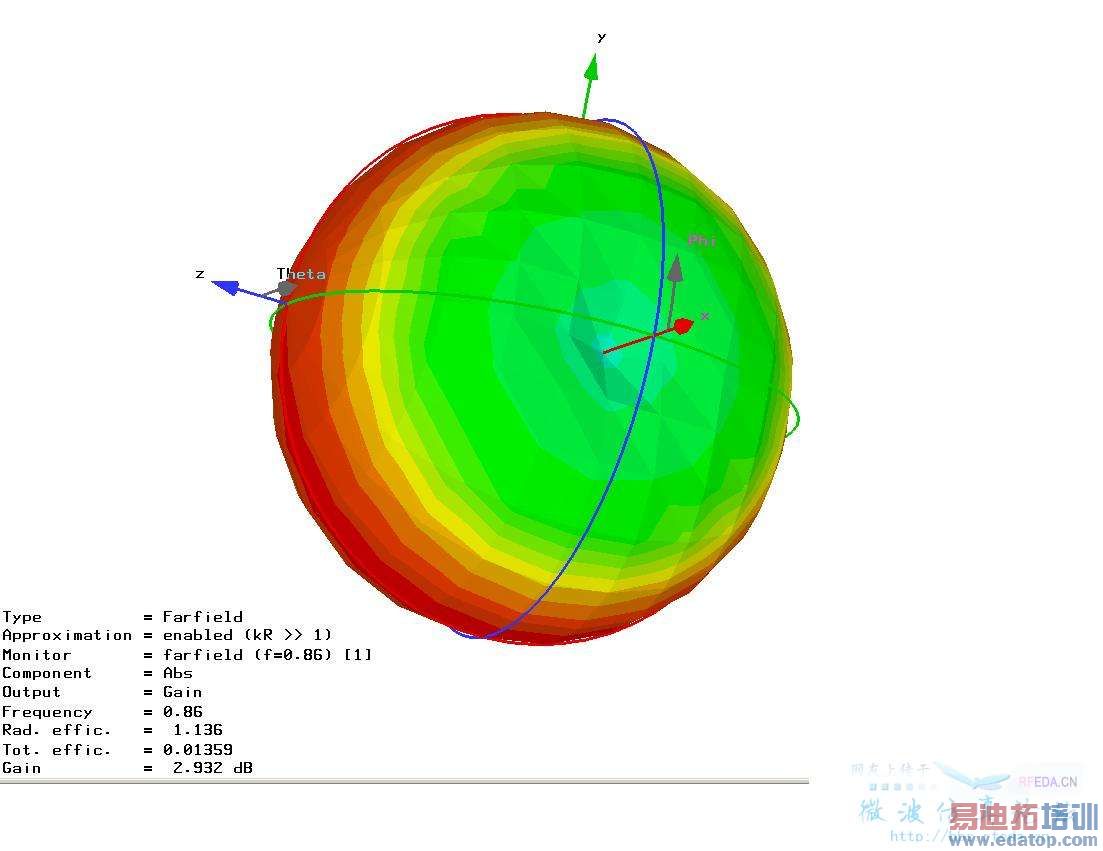

如图:仿真结果效率怎么那么大。什么地方设置错误会导致效率不准呢?



无模型无真相……
直接的原因:近场计算本身不准确,换算至远场时误差被放大。
可能的几点:
1. Global Mesh Properties是怎么设置的?
2. Transient Solver Setting里的Accuracy是多少?




适当增大边界空间,怀疑是边界吸波效果不好,有反射波进入。



谢谢。我再试试网格划分细点。我的是5.0的,能Global Mesh Properties么?找了好久都没找到。
Transient Solver Setting设置的是 -40db



我将边界增大,结果已经基本OK。没有出现大于1的状况。谢谢指点哈。
