CST仿真发射系统的小问题

传输距离可以按照相关的公式来计算。最佳接手方位应该是接收天线和发射天线极化匹配。用仿真的方式来做的话，显得有点繁琐，而且时间长。

额。问题是，我们的是个 RFID系统。老板要知道标签不同条件下的测试距离的差别。在仿真里比较能排除外界不稳定因素。

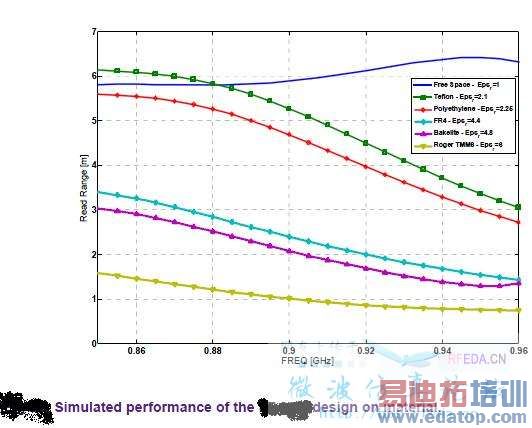

注意:里面还牵扯一个读写器的问题（读写器不改变）。附一张貌似别人做出来的对比结果。



我在想是否可以建立如下模型，有知道的大侠指导下：
在同一模型里，建立发射天线模型（点源），定义发射功率，然后一另端设置接收模型，对两个模型进行激励。计算两个天线之间的插损S21。以临界功率来计算接收距离.。。欢迎各种意见啊。



理论上当然是可以的，不过距离大概是多少？距离太远的话用Transient Solver+Hexahedral Mesh仿真没有效率。



额。距离不一定，不过应该要在10米以内（100倍波长了。）。是不是这样的话仿真相当于电大了啊？CST里可以设置点源吗？

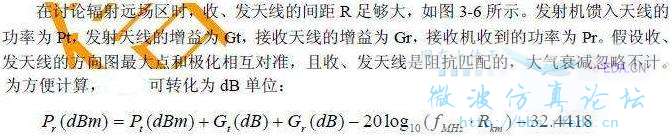

10米？你还说是小距离，虽然不懂RFID系统大，但是你这样建模的方式仿真效率实在太低了，CST软件不适合求解此类问题。个人的看法是仿真好发送天线的方向图和接收天线的方向图，计算增益。下图提供了随着距离的变化，接收天线所能接收到的功率。


按照这个公式来计算最大传输距离吧，最终应该以实际测试作为验证。



10米……，让我用MWS算的话我就问老板要一年的假……。这个用公式算就好吧，再和实测对比就行。



额。我错了。顺便弱弱问下，HFSS能算么？你们看我前面发的那图片，里面那人好像用HFSS做出的报告。就是他害了我，也提升了我哈哈。



不会有什么大的差别。
你怎么看出来是HFSS算的？我看着只是用Matlab画出来的一张图而已。
