CST MWS远场方向图结果中的tot.effic表示什么?

录入:edatop.com     点击:
仿真天线时输出的远场3D图形。
结果中的 rad.effic 是不是 辐射效率 = 辐射功率/净输入功率?
还有个 tot.effic 表示的是什么?



rad. effic = Radiation Efficiency
tot. effic = Total Efficiency
CST MWS帮助文件《Farfield Overview》。
Help -> CST MICROWAVE STUDIO -> Post Processing -> Visualizing Results -> Farfield Overview

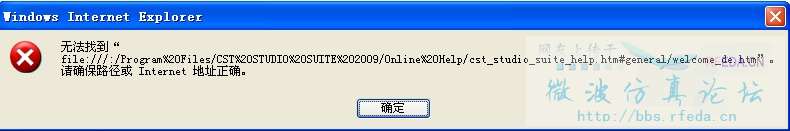

谢谢了,但是我装的CST 2009的Help用不成。
总是出错


应该怎么解决help出错这个问题?



是不是装得什么“精简版”的CST?这年月外行人乱精简,真正有用的东西被精简了……。
替你抄点儿吧:
Radiation efficiency: The antenna radiation efficiency is defined as the ratio of gain to directivity or equally the ratio between the radiated to accepted (input) power of the antenna:


or

.
Total efficiency: The total efficiency is defined as the ratio of radiated to stimulated power of the antenna:



Compared to the input power, the stimulated power considers any occurring reflections at the feeding location.



这个我也不知道
