衰减能量未达到－30DB标准的WAINNING.
录入：edatop.com 点击：
大家好，我所设计的模型中央只有一根天线，周围设置为OPEN SPACE即开阔空间
采用默认的调制高斯脉冲信号
[error&warning]--steady state energy criterion
"maximum number of pulse widths simulated, solver stopper.
please note that the steady state energy criterion has not been satisfied"
采用以下方法效果甚微
.增加用户指定的计算时间。即在！T-->special-->Steady State中把maximum number of pulse增加一些(加到50也不行)。这样做的想法是基于认为把计算时间增加一些，原来系统认为没有耗散至指定标准的能量就会在增加的时间内继续decay，最终满足accuracy条件了。 （援引drunkbearhttp://bbs.rfeda.cn）

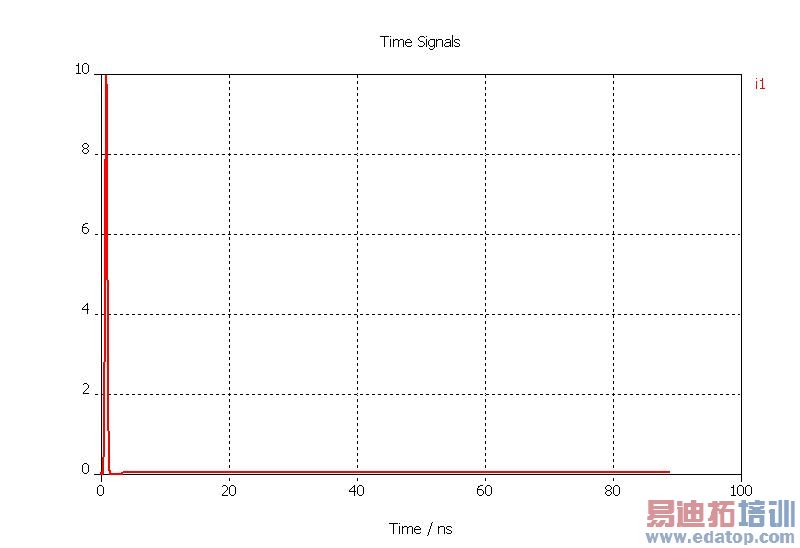

图片如下
采用默认的调制高斯脉冲信号
[error&warning]--steady state energy criterion
"maximum number of pulse widths simulated, solver stopper.
please note that the steady state energy criterion has not been satisfied"
采用以下方法效果甚微
.增加用户指定的计算时间。即在！T-->special-->Steady State中把maximum number of pulse增加一些(加到50也不行)。这样做的想法是基于认为把计算时间增加一些，原来系统认为没有耗散至指定标准的能量就会在增加的时间内继续decay，最终满足accuracy条件了。 （援引drunkbearhttp://bbs.rfeda.cn）
图片如下
感觉将－30DB改为NO CHECK 的话，怕结果数据不准确，因此我不愿降低标准
因为一个脉冲发出后，在空间区域很快会衰减的，
但是不知道为什么，这个简单的模拟无限大空间的模型FIELD ENERGY老是不衰减呢？
恳请大家多提意见
未达到-30dB在天线计算中很常见。
但是你的激励脉冲很可疑，请提供天线形式、工作频率、设置的计算频率上下限、网格划分设置。

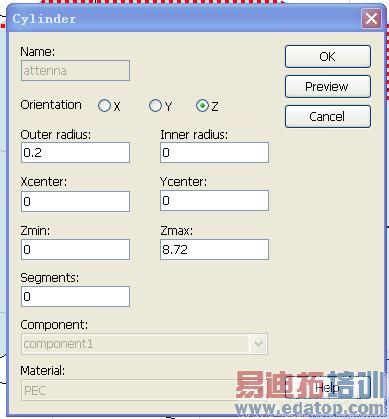

天线形式、
8.72cm长
0.2cm半径
的圆柱体
材料考虑到铜线良导体，所以设置为PEC
打算将天线长度设置为860MHz波长的1/4长度，即所谓的半波天线，但是由于PORT端口长度为0。3CM
因此天线的总长度，应该是9.02cm
工作频率
监视器monitor设置为0。86GHz，1。96GHz的电场，磁场和功率流
算频率上下限
下限0HZ
上限开始设为2。5GHZ
端口类型
discrete edge port
在圆柱体的底部馈电，馈电电流为10A
圆柱体底面圆点坐标为【0，0，0】cm顶面圆点坐标为【0，0，8。72】cm
port location 【0，0，－0。3】cm－【0，0，0】cm即指向Z轴正方向，在圆点正好接入良导体
得以馈电

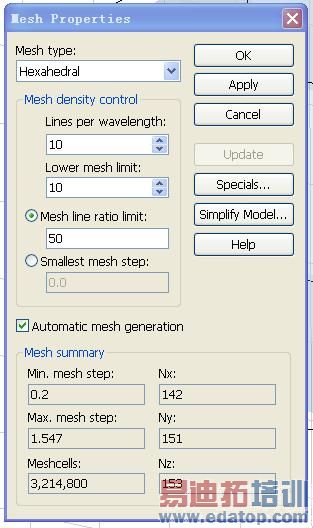

网格划分设置
采用默认设置未使用SUBGRIDDING功能

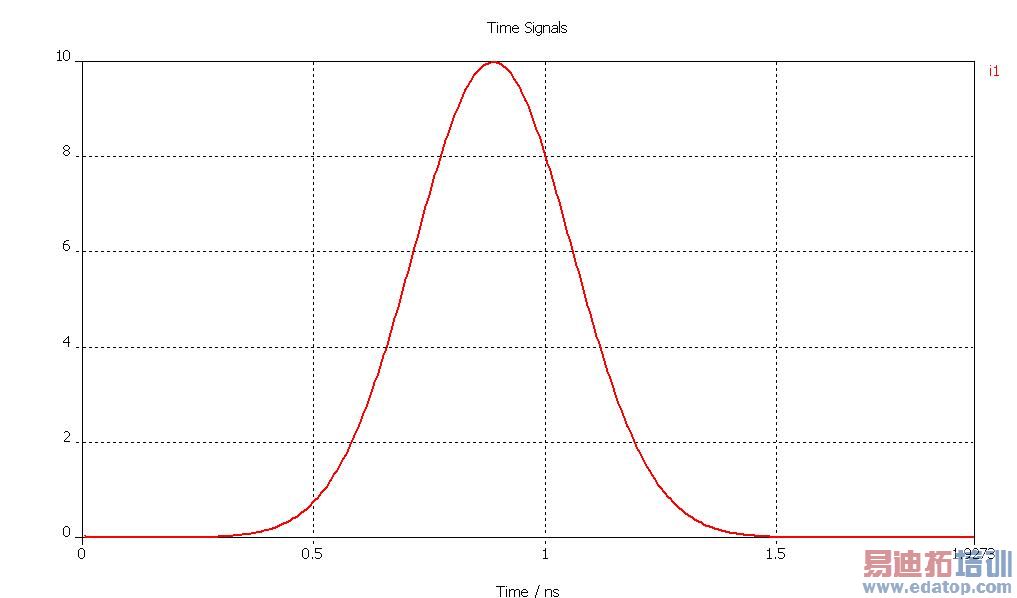

激励源采用默认设置，：21de
天线底部-0.3cm位置是否设置了接地板，或者PE地？
下面什么也没有接啊，只是模拟天线部分看远区场强的有效值的，所以下面的电路部分就没有画
