CST建了一个小天线，帮忙看看设置对不？.

计算的机子不能上网，否则帮你跑一下了

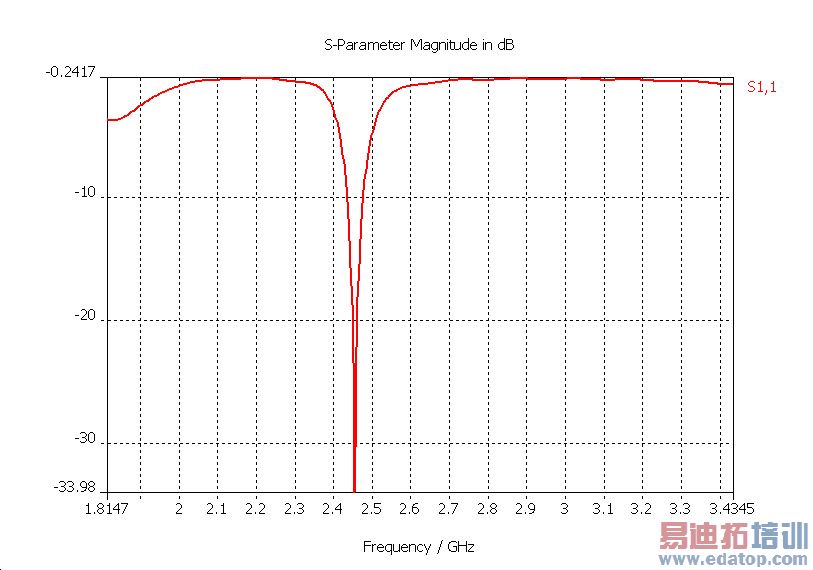

贴出来s参数，还是感觉不理想，
为什么改变一下计算频率范围都会使结果变化巨大，就是感觉特不稳定

频率范围的设定是有要求的，否则会出现不稳定的问题
一般设定频率范围按下面的方法设置
f0/1.3f0*1.3的设定就可以了

想看其是否稳定，最好进行一次自适应加密，或加密网格看改变趋势

问题如果解决了，请修改下标题，把标题修改成已解决，谢谢，这次我帮你改了

请问什么叫加密网格看改变趋势?谢谢

就是对网格进行加密 把两次的结果进行比较 如果误差不大 则结果正确 和自适应网格加密是一个道理

刚看了下你的模型 我觉得有两个问题
一是边界条件的不对我觉得你可以底面是不是选择大地 这个可以模拟E来解决 但你已经有了底板 所以应该用open(add space)其他各边一般设为open(add space)比较好
二是你的端口你的端口应该是2端口同时激励吧 你这样定义端口会造成高次模及其他复杂模式的存在 结果不正确 其实可以根据你的端口阻抗来设计两个 同轴端口即可 然后选择同时激励
