端口设置错误问题.

录入:edatop.com     点击:

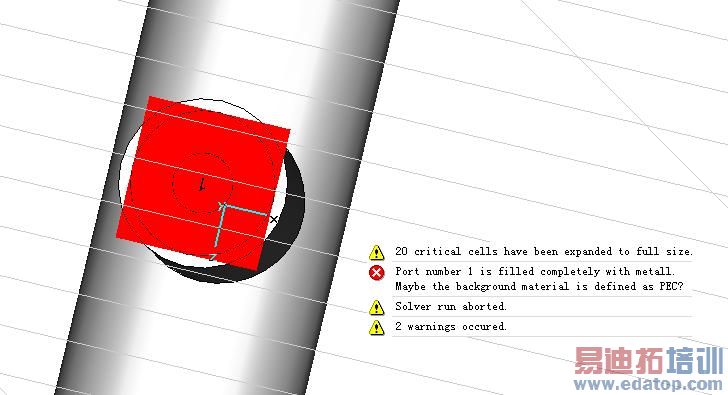

我选中的是馈电同轴线的<"substrate"的材料>端面,然后定义waveport的. 怎么会有这样的错误提示呢?



根据图上的提示,可能是你网格太粗,CST里如果网格太粗,不能辨认就会自动把这个网格填成了PEC,可以通过网格查看看下,然后通过局部加密或全局加密解决,另外看看你的背景材料是不是缺省成PEC了。
如果可能就把你的模型打个ZIP发上来



多谢你的指点!不过不太清楚怎么改网格密度.能说具体点嘛?谢谢!我是新手,不好意思



激活Mesh--- Global Mesh Properties…里面可以进行全局网格密度设置,如果需要局部加密,双击需要加密的物体,然后右键Mesh Properties...可以设置各个方向的最小网格大小,建议多看看论坛老大的CST-高级概念一书,http://imw.itown.cc/viewthread.php?tid=3124&extra=page%3D1 希望能对你有所帮助



:grin.gif 呵呵,谢谢版主!



不用客气,大家共同学习

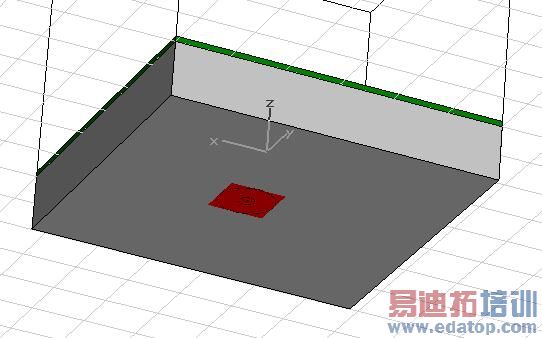

我看到同轴馈电的例子里都有是这样的情况:把外导体弄得和接地板一样大,而且是要足够厚!如下图:

我就不明白了:为什么要这样呢?
如果有的天线像我1楼的图那样没有接地板,也是同轴馈电,该如何设置呢?



因为至今都没看到同轴馈电没有接地板的例子,要是哪位有的话,可否分享下!不胜感激啊!



足够厚是正确的,因为就是波导端口馈电,在网格辨认的时候厚度上至少有3个网格才能辨认出来,所以需要一定的厚度,同轴线重要的是内导体,CST自带的例子中有一个Coaxial Structure,可以看看。



版主十分厉害,高手...:happy :happy
