CST MWS仿真平面波时遇到问题

录入:edatop.com     点击:
报错:could not set up plane wave excitation due to inhomogeneous materials on the plane

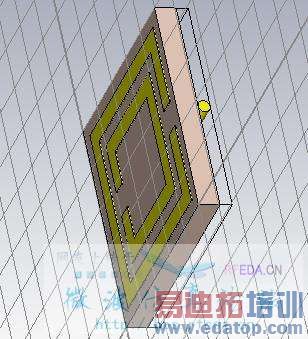

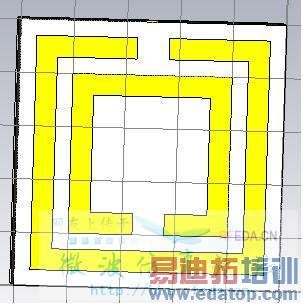

我的模型:
激励源为平面波



怎么发的图片打不开啊?



看不到图
但我感觉设置Open add space就行了吧



这样能不能看到?









    我用open add pace 是可以进一步往下仿真,可仿真出来没有S参数的结果。在1D RESULTS中只有什么material。



    平面波,弄不出来S11的。
    你得在你的component上加端口,比如波导端口,就能出来S参量了,你这是个啥?



    哦,这个是论文中看到的左手材料,就想试着做下仿真。



    请问设置宽带远场监视器的作用是什么啊?端口模式吸收数一般又根据什么设定?







    如果我的这个结果和杂志的差很多,又会是哪方面设错了呢?

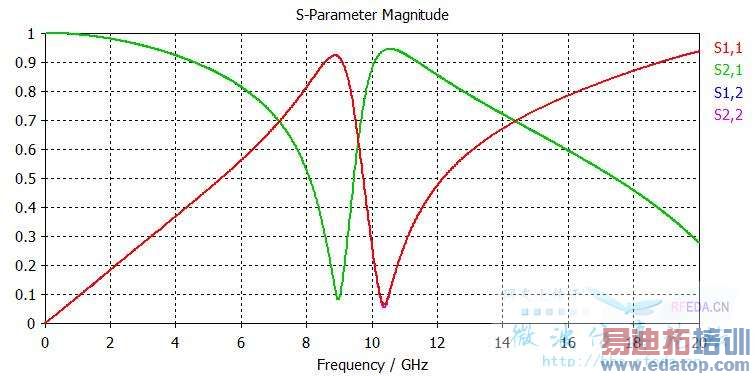

    我的结果(上图)

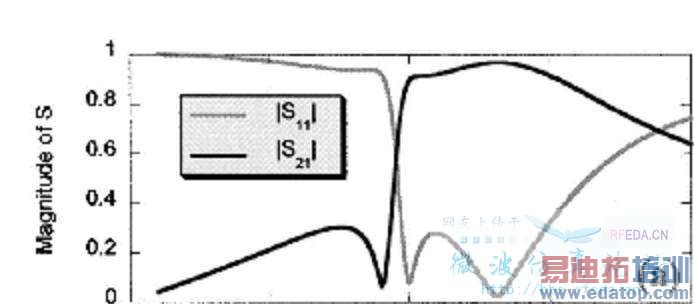

    杂志的结果 (下图)



    最好不要让我猜。你能多说点信息吗?比如端口设置的图片?网格设置的图片?
