CST MWS仿真微带贴片类型的谐振结构，改变基板的尺寸，谐振频率相差很多？

看不到模型，不知道你所说的改变基板尺寸是怎么实现的。正常来讲，如果不需要远场数据的话，普通电边界或者conducting wall就是正常的设置。为什么上面不是电边界？下面也不是么？

我觉得好像网格太稀了

我设置的四周全是电边界的

那就要先怀疑你的网格属性了。
Global Mesh Properties是怎么设置的？有没有设置Local Mesh Properties？基板的尺寸是多少？改变的幅度是多少？
改变基板尺寸会改变仿真空间的大小，有没有检查网格属性是否发生改变？

是的，改变基板尺寸肯定是会改变仿真空间的，不过我刚尝试了另外一种情况，基板不改变，只改变背景材料Z轴方向的offset，可是仿真结果还是有变化的，因为此方向，增加空间后，我认为并不改变此模型的网格剖分，只是此方向的电边界向Z轴方向移动了，导致结果发生变化，
另外，软件给的例子中，仿真的是微带线结构，微带线的Z轴方向的边界的确是电边界的，因为它传递的是准tem波，但是我的模型，基板上是个圆形的谐振贴片，不同的模式下，z轴的边界条件不一定是电边界，比如TM11，这个模式z方向的边界是复杂的，在实际中，如果是无屏蔽的谐振器，此方向就更不一定是电边界，不同模式下，Z方向有混合的边界，强制将其设置为电边界是不明智的，所以，模型尺寸变化，产生频率变化，我认为此软件仿真腔体准确度高，而半开放的，Z方向是混合边界的模型，此软件无能为力。

在下理论比较弱，只懂一点点软件，提个愚见。
你的仿真模型，不是只设置了仿真一个模式吗？这个模式，是你比如的TM11吗？

CST本征模仿真，仿真前15个模式，我用parameter sweep，扫描贴片正方向背景材料的高度，跟踪每个模式的频率，结果发现，随着尺寸的改变，谐振频率，每个模式都发生变化。

等等。
我觉得似乎你这个问题很奇怪呀。
本征模仿真，一般来说是可以用来仿真腔体结构的谐振频率，你这个要仿真的物体，是腔体吗？
如果你把整个要仿真的物体的boundry扩大，且边界条件是电壁的话，那么这个Draw box的大小就应当是整个腔体的大小，被这个基板（铜的）隔开的两个/三个腔体本身也会发生谐振，所以你计算的15个本征模式频率应当不只是你这个被仿真物体本身的谐振频率了。
所以建议你在一次仿真完15个本征模式频率后，不要急于修改模型的尺寸，而是在相应频点上定义电场监视器，然后通过监视频点上的谐振，来看究竟是你的物体本身的谐振，还是由于电壁形成的腔体的谐振。
对于更加复杂的结构，本征模求解器其实算的频率，极有可能是在不需要关注的位置上的谐振，所以必须要定义场监视器来观察！这一点我在做复杂机箱SE前需要得到箱体谐振频率的时候已经发现了，很多谐振频点都是在螺钉的位置振，跟我要的箱体谐振频率根本没关系～

经过仿真验证，结果如下：



本征模第一个模式是0hz略去



第二个本征模是空气盒子的谐振，有点类似于矩形波导谐振腔的场模TE10

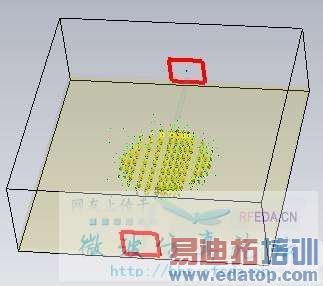

电场分布



磁场分布



第三个模式是真正的贴片谐振TM11
电场分布
