按照别人论文仿的螺旋线问题

参照别人的论文想仿一下螺旋线天线。但仿真出错。我看了一下应该是输出的时候信号没有收敛，仿真不稳定。提示我调整几个参数。但我考虑有几点原因：
1我的模型有问题。说一下我的模型，参数仿照文章，下面我加了同轴馈线，外边还加了绝缘层。考虑应该没啥问题。螺旋线我采用近似结构。
2我考虑是不是我的波导面太小了，随便说一下我选的是同轴线外径加的波导。
3设置问题，是不是软件初始是基于能量的，会不会改成其他模式会收敛，或者改变信号（这个好像不太可能吧。）
我回去在考虑一下，由于时间紧请各位帮帮忙。



大略看了一下，你这个馈电我没看懂。
个人愚见，这个不像是我经常看到的同轴馈电，从里到外一块PEC内导体+PEC+介质，不像啊。又或者这个里面的Solid1和Solid2都是内导体？反正我没见过。



我已经仿真了一天了。结果相当之难看。



那同轴馈电应该怎样改，请楼上的指点一下。最好把改的模型传我看看，万分感谢。我当时考虑是同轴线不就是中间是个内导体探针，外边也有一圈外导体吗？外面我有加了层介质绝缘（因为我看cst里有个螺旋线的例子加了一个）。



你的仿的结果是你改了同轴线后仿的吗？结果难看，与文章给的一致吗？仿了一天吗。。

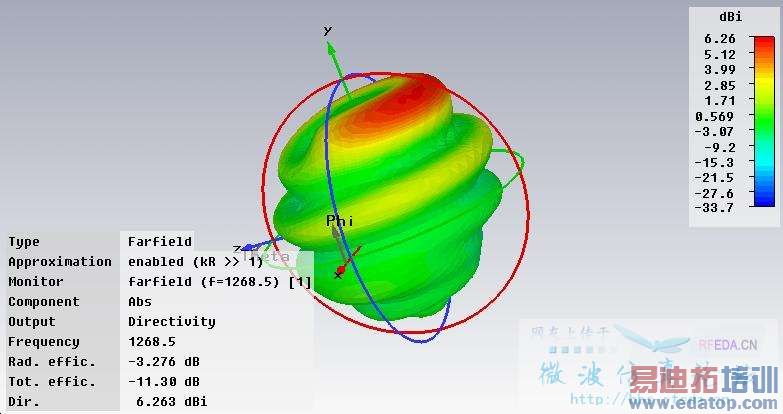

我改了同轴线。但方向图不是很满意。还有什么改进的地方，让模型更精确呢？



我做的结果跟你的这个差不多，相当之难看。
我打算明天用Magus设计一下试试。



好的,有好结果告诉我一生.我也学习一下.我今天早上给写论文的那人发了个邮件.想看看他是怎么仿的.不知道能不能回我.我也再考虑考虑

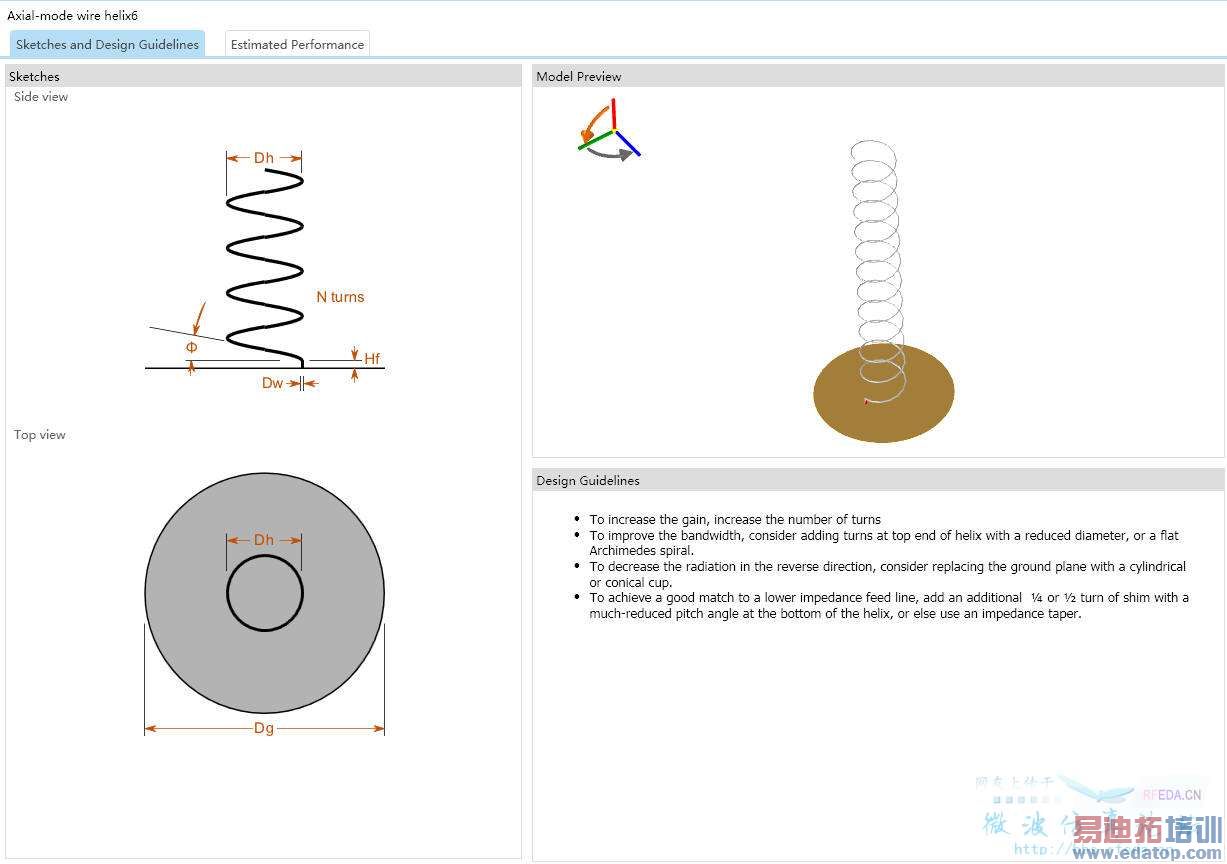

这几天没空整这玩意，给你看看Magus提出的设计建议把。
