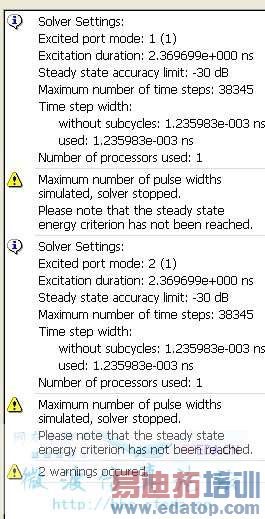

我用CST仿滤波器出现以下情况
置顶贴有关于这个问题的解释。
强谐振导致能量衰减不下来
那里怎么解决呢?
为什么不看置顶贴《[error&warning]--steady state energy criterion》呢?既有理论分析又有建议的解决方法。
不相信网友自己的观点的话,去CST官方网站的FAQ也有这个问题的解释。
这个问题出现过很多次了,尤其是在仿真微带结构的时候,一采用自适应网格加密,就出现了这种情况,而且跟选择的激励端口有关。个人比较倾向于波导端口,但是经常出现楼主所说的仿真提示情况。一咬牙就改成用离散端口激励,上述提示情形就被解决了。不过没有认真的去分析其中的原因。 有时间再去折腾这个。
这个问题在CST的手册里写的很清楚,FDTD算法不适合算谐振的窄带结构,时域信号不衰减,请使用CST的频域求解器解决,就是有个这样图标!F的按钮
1. CST MWS使用的好像不是FDTD算法吧?
2. 对于谐振窄带仿真,CST建议使用Transient Solver+AR Filter,或者Frequency Domain Solver。
3. 实际使用的时候,transient solver和frequency domain solver需要购买各自的license,所以并不是所有人都能同时尝试这两种仿真运算的。
版主,CST的时域算法使用FDTD求解器,如果仿出来的S参量有纹波,就使用AR自回溯滤波器来处理一下。频域求解器有三种计算方法,后两种专门处理谐振结构
我只看到CST帮助文件提到CST MWS使用FIT,本人不懂算法,所以我不确定FIT和FDTD是不是一回事儿……。
Transient solver配合AR-filter处理强谐振模型这个没有问题。
7楼里我强调的是license的问题,并不是所有人都能同时使用时域和频域两个求解器。即使是频域的三种算法,好像也需要购买各自的license。讨论区里elberlee的帖子就是这种情况。
