请问cst仿真宽频微带天线好使不？.

我用cst的！T来仿一个三角形的贴片天线,扫描频率是2G14GHz,结果S11是一堆类似噪声的波纹！用它的！F来仿,结果用了一晚上也没算完！不知如何是好,请大家给点意见另外怎样设置可以让地面不是无限大?我看张敏例子里也是无限大地面.
附件里是我的模型.


sier_original.rar



估计是你的软件的问题，用正 办的计算每问题



可我算教程上的例子没有问题.我想是我的模型有问题.我再研究下吧.大家也帮我看看模型吧,有正版软件的帮我仿一下就更好了.不胜感激！:mercy :mercy



你的模型在4.4GHZ到5.1GHz的S11小于10
用时域求解作扫频，用频域作窄带求解



楼上的图是频域求解得到的吗?我用时域求解得到过相似的图形.但不知时域扫频怎样设置,(我的设置算一天都没完:mercy )请高人给讲解得仔细些
另外,我的模型没有问题吧

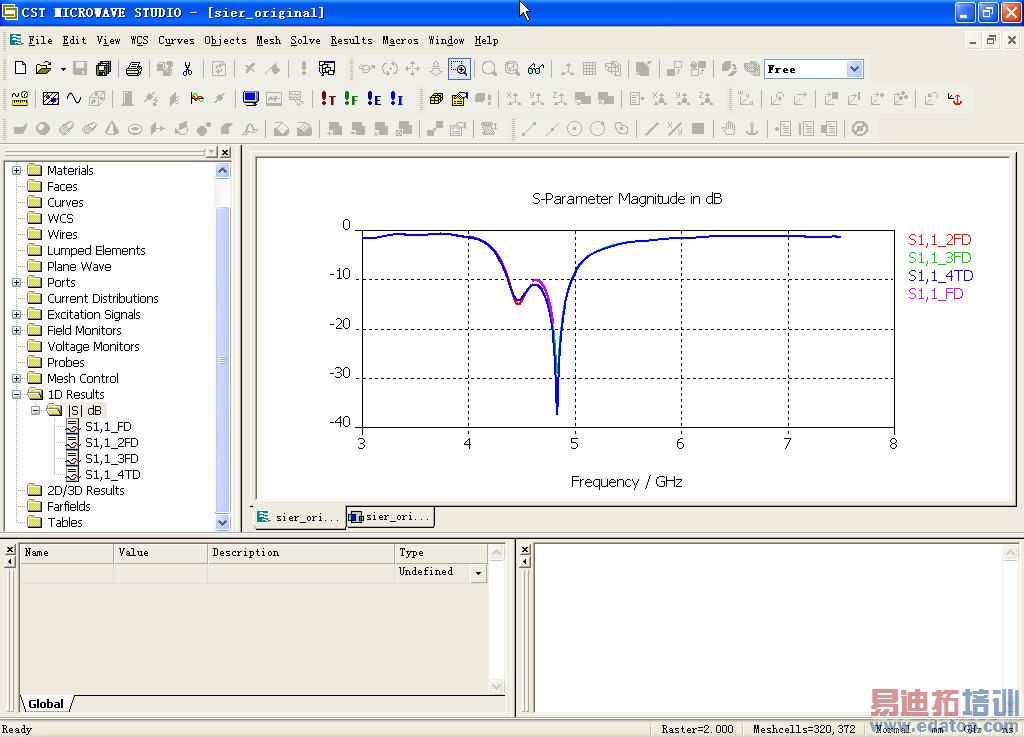

我使用时域仿真的曲线，用TD表示
频域仿真的曲线，用FD表示
图上有4条曲线，频域分三段来仿真的
附件是文件

sier_original.rar



感谢jimliu12！真是高手哈！我试试看！



不行啊,我直接拿过6楼的模型来仿,还是不行,得到的是这个图:
难道真的是软件的问题



而且有这个警告:



盗版的还是或多或少存在很多问题呢。
