照着论文试着设计的天线

我是照着论文试着设计的，端口设置位置我都不大清楚，S参数出来完全不对.大神帮我看看，能不能用你们的经验帮我看看?,

ltcc antenna.zip

完整的文章发来看看吧

原文献........

这是原文献.....

好的大神，我传在楼下了..多多指教

有人吗？

1、网格太稀疏了，需要对介质进行局部网格加密；
2、介质厚度需要在确认一下，文献中写的“单层0.12mm”，你设置的是1.2mm，具体多少不知道；
3、接地平面应该只有一半，而不是整块都是接地的；
4、详细尺寸没看到。

暂时看到这么多

因为是需要十层结构，所以1.2mm，具体尺寸我也是按着文献自己调试的.
主要是大神你说的局部加密，是因为我的网格太稀疏导致我的S参数不对吗？
还有个问题 大神你看我的discrete port端口的是不是这样设置？

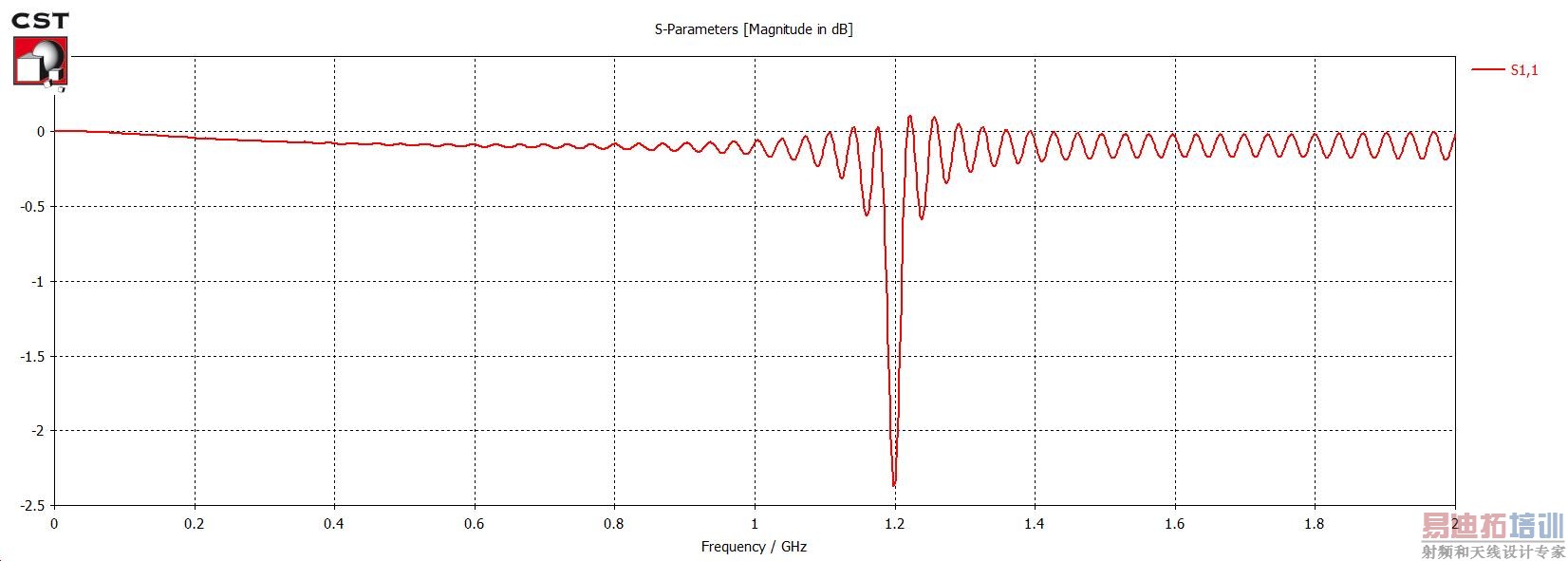

即使换成波导端口，介质厚度改为0.12 mm，地板削去一半，这个天线的谐振频率还是在1.2 GHz。

这个是由楼主的模型结构决定的，所以楼主需要仔细确认你所建的模型和文献作者的模型“一模一样”。记住，不只是看着像，不只是尺寸一样，是一切仿真参数全都可类比地一致！

哦，没注意到十层，我按照你的微带线的宽度，算了下介质大概0.6mm（50Ω），谐振点在1.8GHz
