Hexahedral 与Hexahedral TLM的区别
录入：edatop.com 点击：
大家好，我在使用时域求解器仿真一段微带传输线的时候出了问题：如果使用Hexahedral TLM mesh type, 3D仿真报错：excitation ports do not have initial conditions. TLM fails.
如果使用Hexahedral 则没有问题。
我在模型中使用两个wave guide port （p1, p2）给一段微带线两端，在微带线中间断开，加了一个lumped port (p3)。我怎么也找不到给port加初始条件的选项啊
请大家支招
如果使用Hexahedral 则没有问题。
我在模型中使用两个wave guide port （p1, p2）给一段微带线两端，在微带线中间断开，加了一个lumped port (p3)。我怎么也找不到给port加初始条件的选项啊
请大家支招

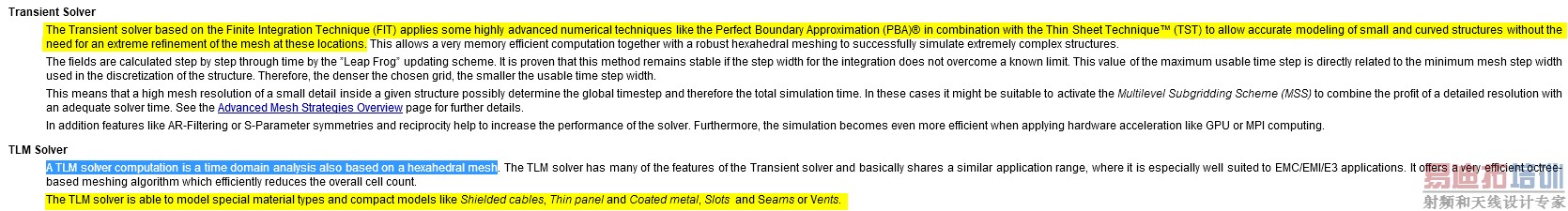

这一段的意思你若是懂了，你将明白--你这样的结构是不适用于TLM solver。
而这样的说明也只有CST的help里才有。
是哪段文字啊？我还是不懂请明示
讲白了就是...TLM求解适用于"连续无断层"的模型，更适合于"封闭区间"环境求解。
单纯的暂态求解才适用你的lumped component插于其中。
申明：网友回复良莠不齐，仅供参考。如需专业解答，请学习易迪拓培训专家讲授的CST视频培训教程。
