如何在模型中加入集总LC电路？

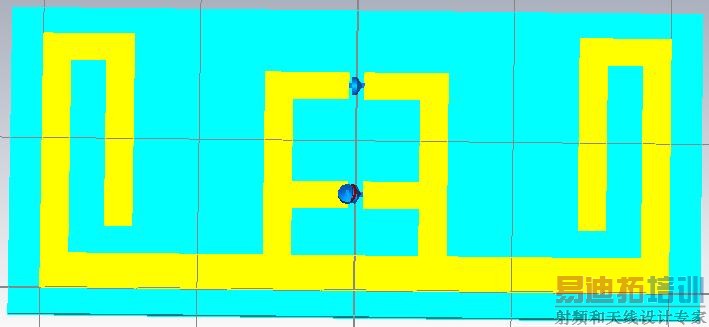

小弟CST新手，仿真一个RFID标签天线，结构如图所示。

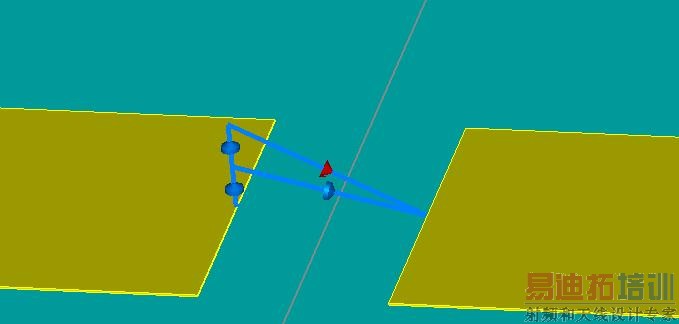

现在想在端口和天线之间加一个集总的T型LC网络，加完后如图所示。但是会报错，求大神指点一下，应该怎么加入集总的LC电路呢？

你加的是离散端口？还是集总元件？……看报错的意思是你加了离散端口，而端口和元件公用了一个网格……

谢谢您的回答，我在离散端口和天线之间加了一个LC的电路，是共用了一个网格，应该怎么解决这个问题呢？

楼主辛苦了，不过这还真不好加，又要串又要并的。

1.可以在CST 3D旁边有个schematic加，比较方便。
2.仍要在3D模型上加的话，在端口中间再加个金属片，该串串，该并并，错误应该是你加的这个lumped element 跟discrete port 平行了。

我之前也只是单纯的加了集总元件，还没有和离散端口一块儿加。抱歉哈……这个还真帮不到了。看到了三楼说的方法，不过我还没有从那里面加过东西。

直接场路协同或者加密网格

其实最笨的方法是，想一下实际中这些器件要怎么焊接或者贴片上去？按照实际的来！！
