CST MWS微波输出功率问题

录入:edatop.com     点击:

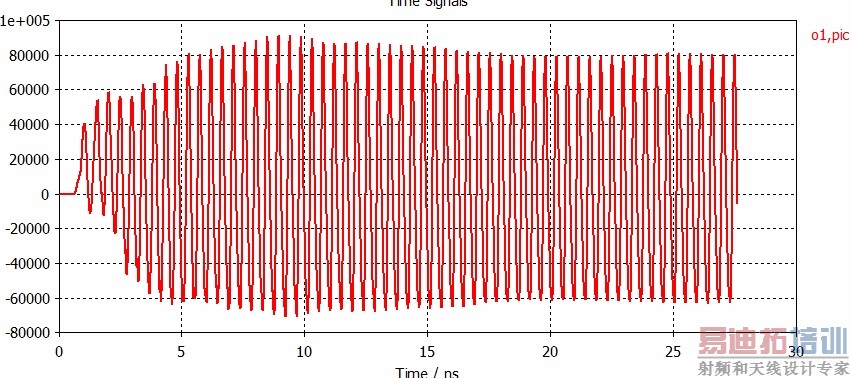

在输出波导末端,可以通过微波输出端口的幅值得到输出功率,输出功率为幅值的平方除以2,然而,如果幅值的上下沿不相等的话该怎么算呢,如下图所示,



这种情况是80000**2/2,还是60000**2/2呢?求大神指点

分交流功率和直流功率?

直流功率有10000^2,交流功率70000^2/2

我瞎说的。咳咳,还是明白人来说吧

我要看的是交流功率,交流功率的话应该是上下沿之差除以2的平方再除以2吧。哦哦,应该是这个。

还有没有大神,来给出一个权威答案的

你这信号稳定的时候上下不对称啊!不过没关系这是正常现象,
原因出自快于电子,走在电子前面的电磁波在输出端口上所感应起来归一化行波电压所致,但是这个直流offset没有问题,交流分量是对称的,也不影响最后FFT的非DC部分,换句话说,就是多了一个直流分量罢了。你这是什么管子 上下峰值偏移这么大!

所以你的输出功率为70000^2/2 你这是什么管子呢

你这信号稳定的时候上下不对称啊!不过没关系这是正常现象,
原因出自快于电子,走在电子前面的电磁波在输出端口上所感应起来归一化行波电压所致,但是这个直流offset没有问题,交流分量是对称的,也不影响最后FFT的非DC部分,换句话说,就是多了一个直流分量罢了。你这是什么管子 上下峰值偏移这么大!

所以你的输出功率为(80000-60000)^2/2 你这是什么管子呢 THZ的吧?

2.2GHz的吧,那时间单位看着像ns。

不过你的那个说法不懂。

对,频率2.2GHZ

不是THZ的哦,速调管。这个上下峰值偏移算正常吗?按说不应该有直流的啊

大神瞄一眼,就知道频率,佩服啊
