仿真超材料与实验结果低频相符，高频相差较大的问题
录入：edatop.com 点击：

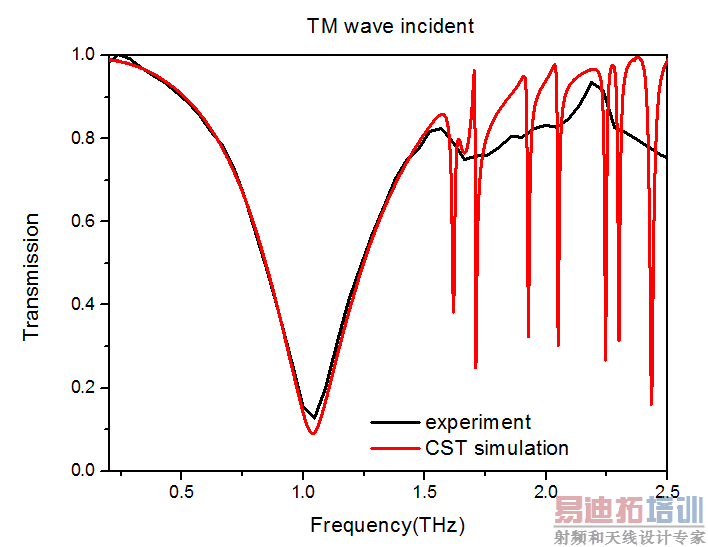

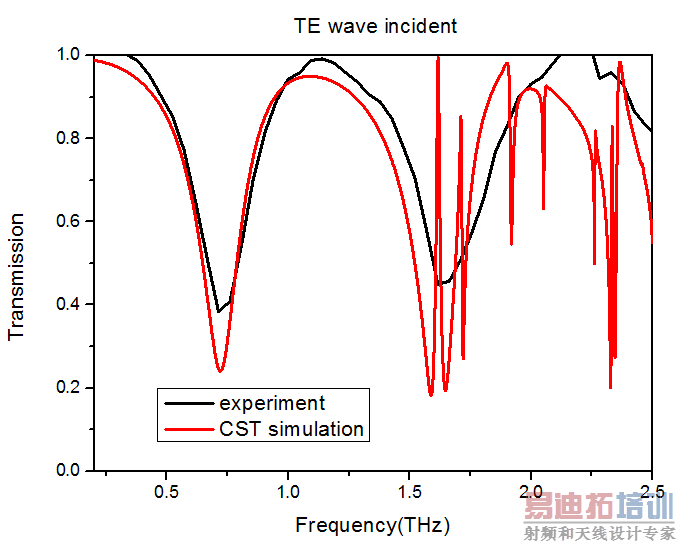

我是用CST计算超材料的。我做了一个很简单的超材料阵列，用时域求解器仿真。所得结果与我实验所测得结果低频符合的蛮好，但CST仿真的高频就出现了问题，请大神看看，存在什么问题？下面两幅图对应的是不同的偏振方向。附件是我的CST文件。请输入描述
gold SRRs on si.rar
gold SRRs on si.rar
我比较好奇的是你实验室里的那台设备型号?和测试环境?
用的是太赫兹时域光谱啊。自己搭的光学平台。测试是在干燥空气下。
照射时受测物周边立体六面的空间里反射、折射条件有受控吗? 或者说这个立体六面的空间里的参数你能转化到仿真软件的边界条件里面去吗?
实验就是用光电导天线产生的太赫兹波经过离轴抛物面镜垂直入射到样品上，再由离轴抛物面镜聚焦到探测器上，得到透射谱。样品，太赫兹波的发射以及探测都在密闭的六面体里，没有只有在样品上才有透射和反射。关于超材料的文献里的仿真都跟我附件里的类似。
