CST2013 进行微带网络仿真中MSREF和MSSTEP等如果设置参数

录入:edatop.com     点击:
用CST2013 进行Schematic 的微带网络仿真,做了一个非常简单的二端口匹配网络,端口1为100欧,端口2为50欧,中间用71欧做匹配,制作了一个Schematic图,仿真完成后S11 和S12等都与理论结果相差比较大。请问是什么原因,如何设定接口参数。

附上模型。

附件: test_micro.rar (58 K)

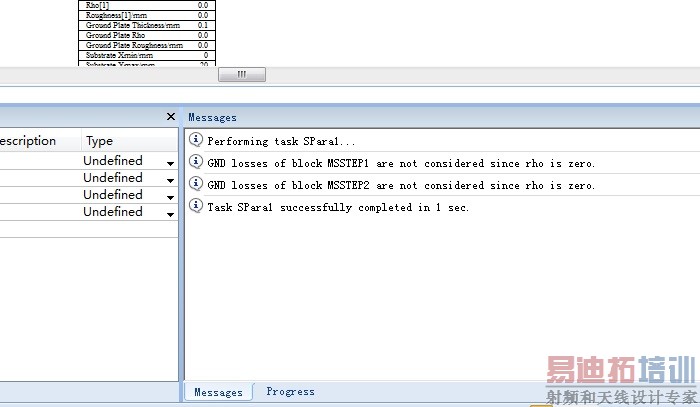

贴一张状态提示信息图。

理论是什么样的

匹配网络中,1/4 波长传输线理论。Z2=sqrt(Z1*Z3)

端口匹配,四分之一传输线理论Z2=sqrt(Z1*Z3)

自己顶一下。有答案吗。谢谢

理论应该是S11无穷小么?端口匹配
