下面的图形如何画

录入:edatop.com     点击:
求高手,下图的模型在cst里面应该怎么画,我画完长方体后,那个锥形怎么弄


有些事不是急就可以做好! CST中要完成这个模型的方式有好几种... 我用的是其中快又准确的,想知道? 解开我的巨集解读就行了。
对我国的学习心态真是失望到无以复加!

打开 VBA Macro editor -> open

先谢谢您了,有qq或微信号没,加个朋友

加朋友绝无问题,是我没有、而且不能使用QQ、微信这类有后门的通信软件, 请见谅!
可以在本网上交流,不便之处尚请海涵。

你好,我想问一下,在上面代码里面,这一行Pick.PickFaceFromId "component1:solid2", "8" 这个ID “8”在哪儿找到的;在3D建模视图里面怎么找不到啊,我用的2013。

弄清楚方向了吗? 有自己建模成功过吗?

有些细节不太清楚

希望你是已经先懂得CST的求解方式,才学建模、如果是倒过来的...你的路还很长。

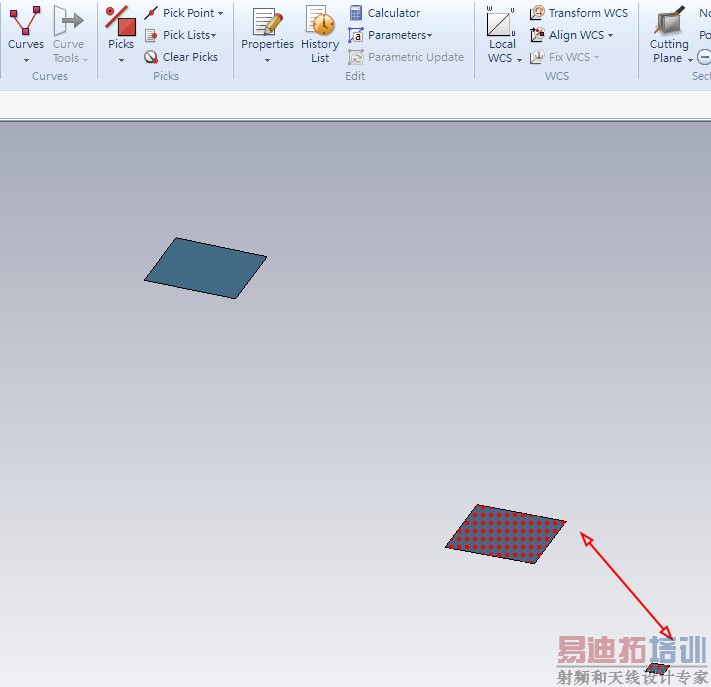

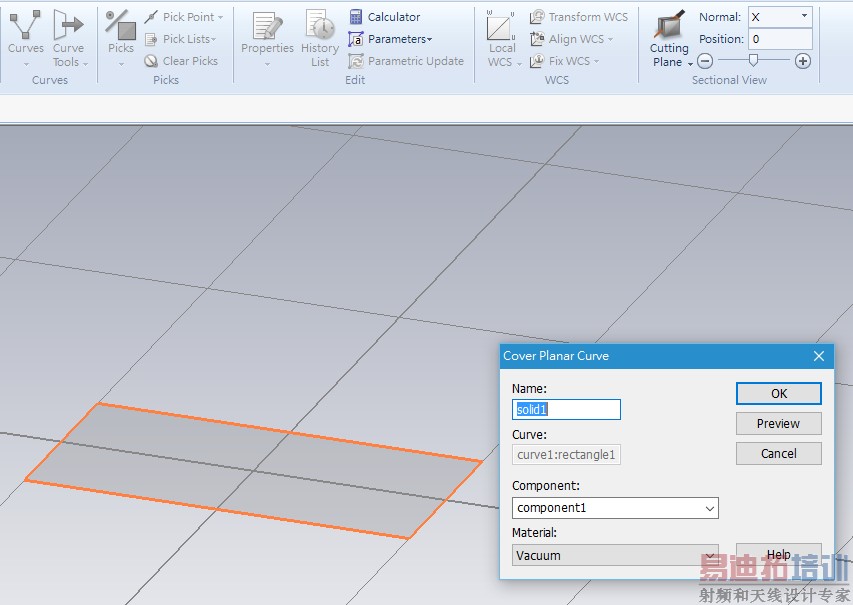

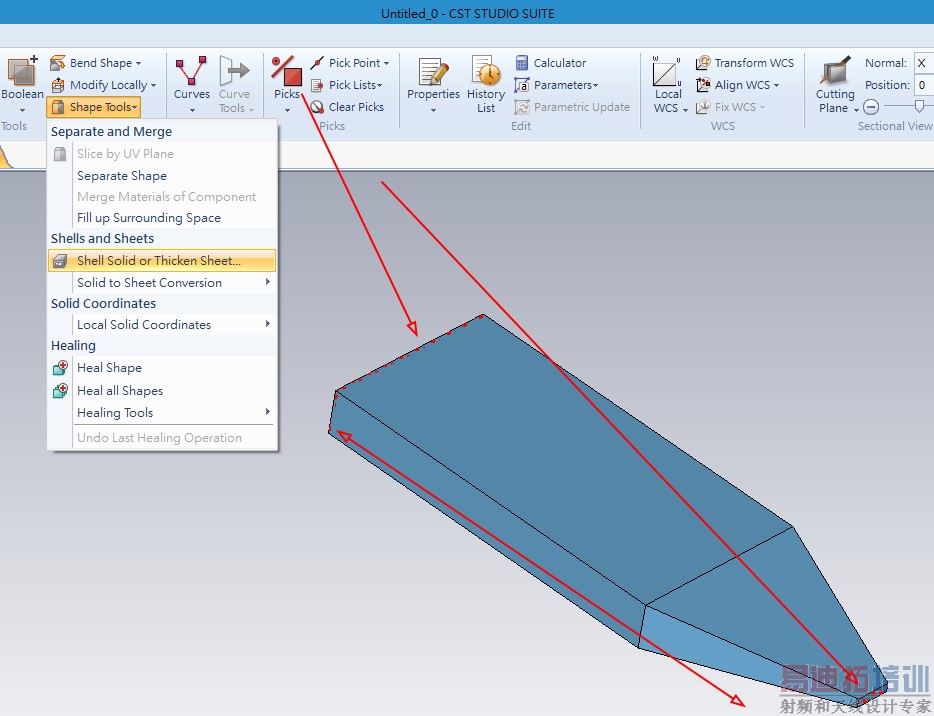

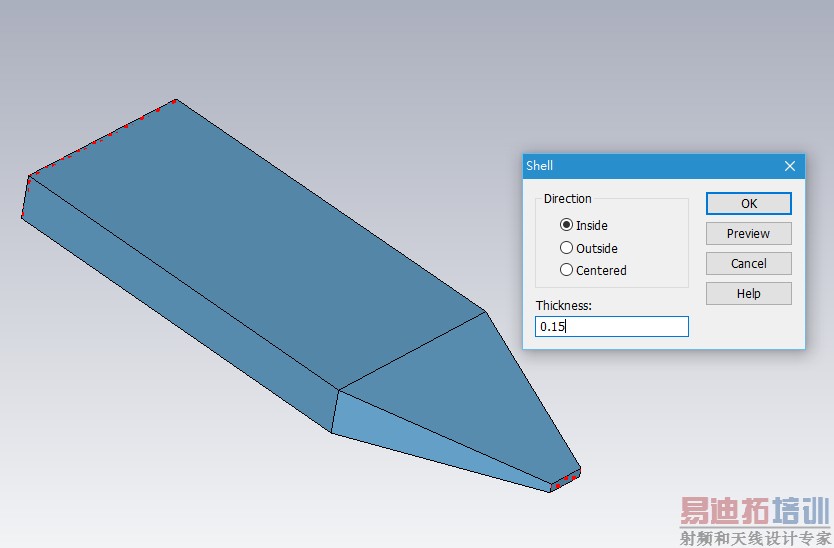

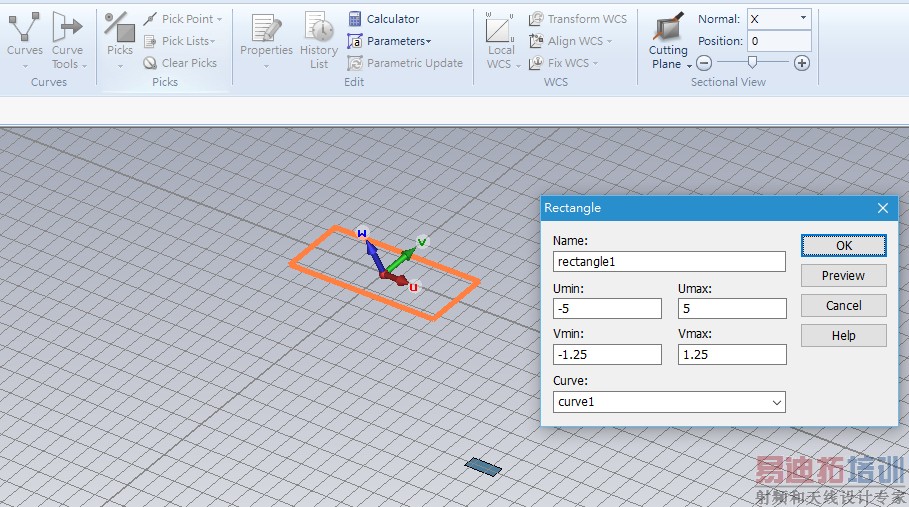

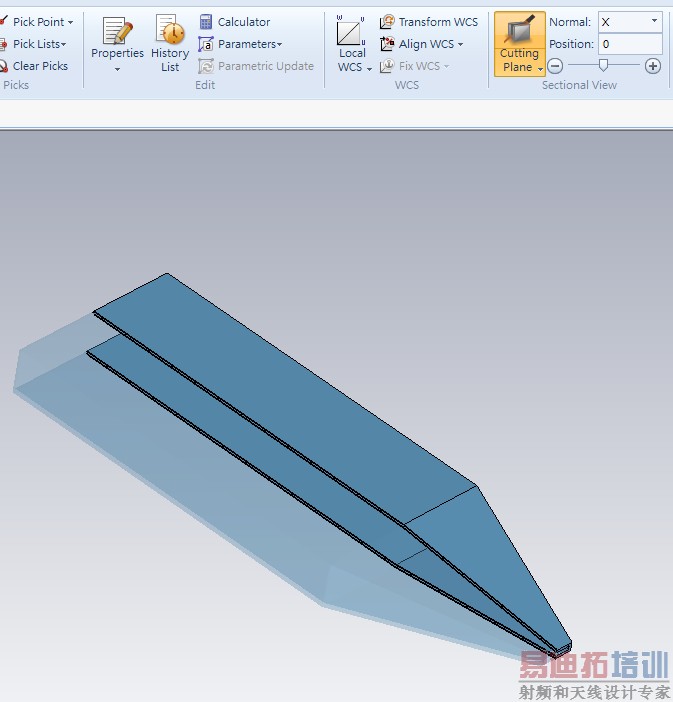

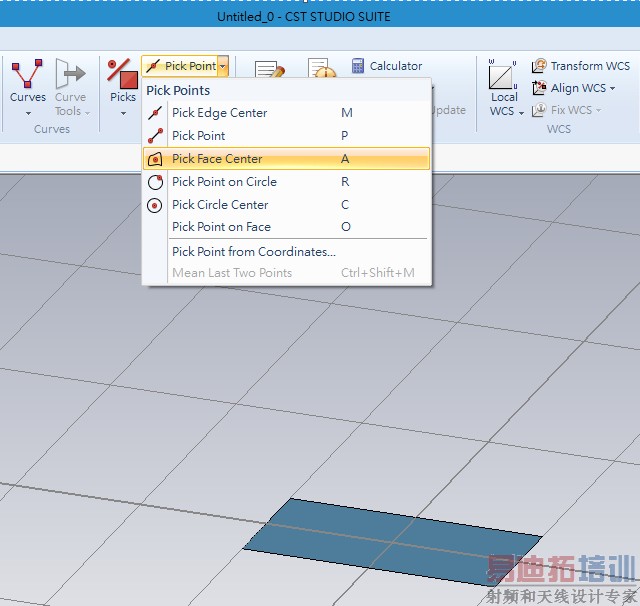

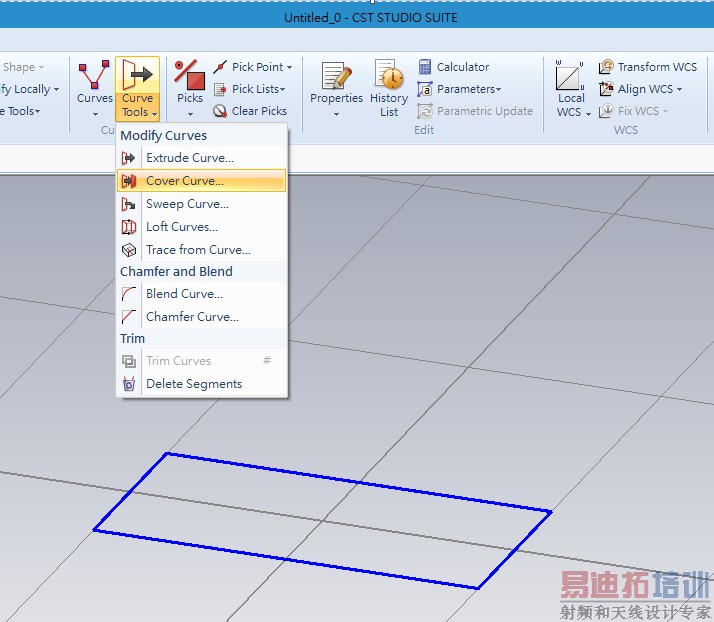

下面就是它的重要关节...你仔细去对比应该可以理解。(我自认我已经交待清楚了,所以这帖就不再回复了)



























确实是刚开始学,没接触过这些东西,所以只能开始慢慢学了,但是老板还让快点仿真出来
