共面波导CPW馈电的阻抗问题

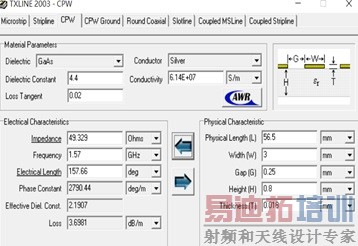

最近在仿真CPW馈电宽带天线阻抗问题一直没搞明白，一般文献都说是50欧姆共面波导馈线馈电，这是其中的一篇文献用TXline算出来是吻合的，CST自带阻抗计算器大体吻合，介质用的是FR-4介电常数4.4。









但是在计算其他文献时，发现有好多不是50Ω，大多数都是大于50Ω。另外一篇文献模型如下：

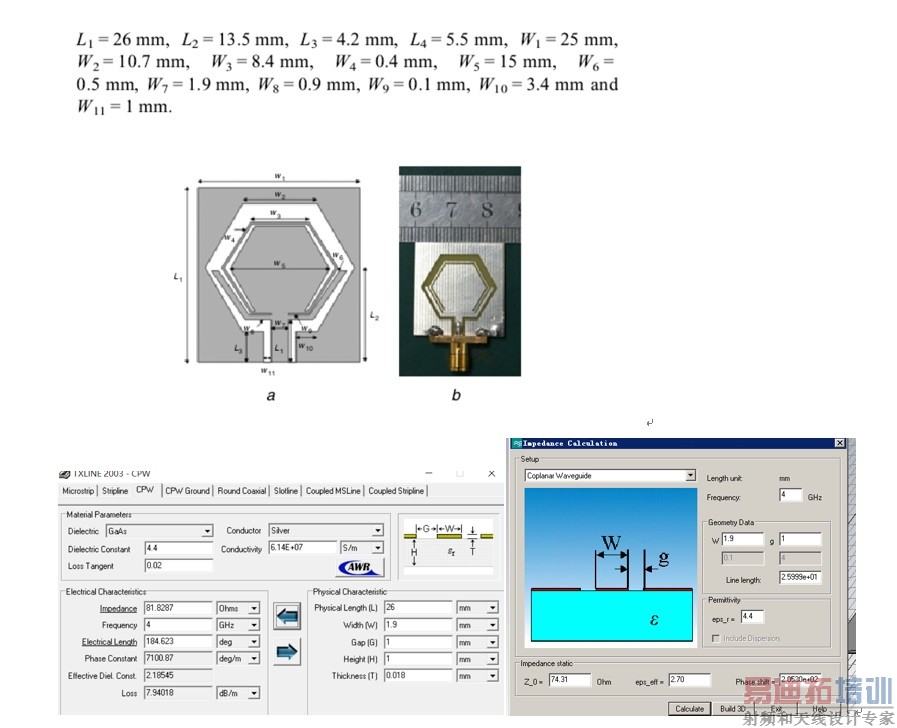

（文献给出的参数：The antenna is designed on 1 mm-thick FR-4 substrate with a relative permittivity of 4.4 and a loss tangent of 0.02, and the size is only 26 × 25 mm2. The CPW-fed transmission line is a rectangle of size 5.5 × 1.9 mm2 and has an interval length of 1 mm between the rectangle and the coplanar ground plane, matching the antenna to 50 Ω.）文献给的是50Ω，而用TXline算出来的是81Ω，另外用CST自带的阻抗计算器算的阻抗也远远大于50Ω。

现在被这些文献搞晕了，究竟是什么回事？一直想不通，希望大家给予解答，提前表示感谢。

一种可能是81欧姆线也参与到了匹配中。

但是也有文献算出来的六十几或者七十几欧姆的，太乱了这

看来你还没弄懂我的意思。就是串联这根81欧姆的匹配线后，端口阻抗为50欧姆。当然根据不同的情况，其他数值的阻抗线也是有可能的。

你的意思就使用这根81欧姆的馈线使得端口的阻抗为50欧姆，我之前在CST仿真时它的端口阻抗也不是在50欧姆左右啊，仿出来的阻抗都是跟TXline算出来的类似。虽然我还没懂，还是谢谢你。我在琢磨琢磨

CST算的是馈线部分的特性阻抗，但是要测试或者应用一般都要连接50Ω的负载。
