CST的激励信号纵轴表示的意义

如图，默认的激励信号y轴没有单位，我一直对于这个问题感到很迷惑。
我做了一个小验证，把一个简单天线的i1和o1,1分别在后处理里面做了FT之后再相除，然后把得到的结果与仿真的S11进行比较，下面是对比结果：



可以看出当取10log的时候两条曲线能基本吻合，但是数值上仍有一些差异，说明信号纵轴表示功率的可能性比较大

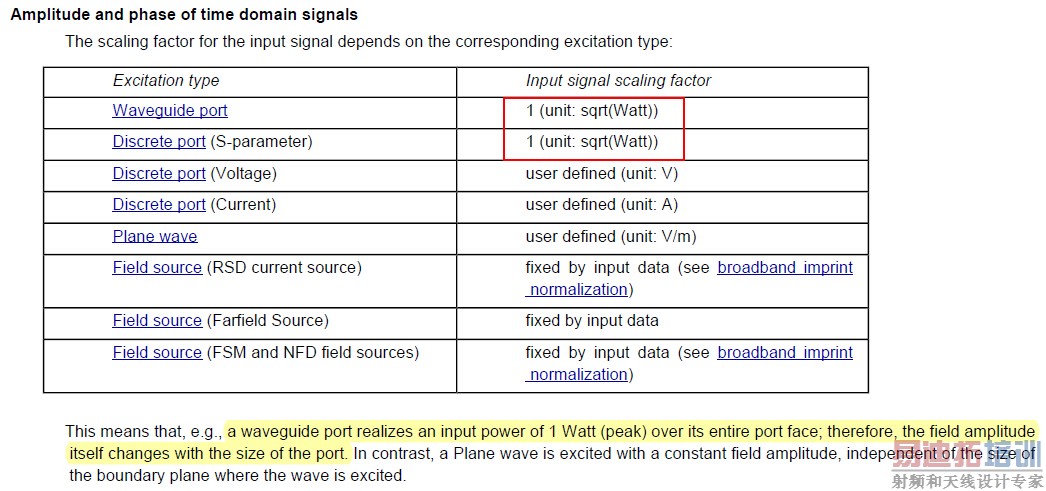

然后才看到help说明



这里不明白的是，y轴单位是sqrt(W)，这个根号的物理意义是什么呢？
而且按照这个sqrt(W),那么上面就似乎应该取20log，就又出现了矛盾， 所以我很困惑的是这里面我到底哪里理解错了，请各位高手指点迷津，谢谢！

自顶一个，别沉啊

这是一个日了dog的问题，我之前也研究过，因为我的工作是用我们自己写的仿真程序来和cst做对比从而验证我们自己的仿真是否正确，我曾经用过cst中的场强直接计算s11参数，发现cst自己做了一个很奇怪的归一化，简单的说，如果楼主想要从i0 和i1.1中计算出s11，需要给o1.1乘以一个系数，这个系数好像是1。14。而且这个系数和你的网格结构有关系。

我对这个问题自己的理解是，这个归一话系数应该是在cst内部的数学模型里面为了方便计算而引入的，可能在Finite Integration Technique中需要引入吧，具体内在的含义我也不清楚

好厉害，谢谢指点！

同问。
我想在端口上加一个自定义的电流激励，但是不知道CST是不是拿它当电压或者平面电磁波或者其他东西。

在定义discret port的时候可以选择port type,cst 里提供了三种，s-parameter, voltage 和current，你要想定义电流激励，选择current就可以了

不知道为啥不能直接回复你，老提示不能回复链接。baqian407

discrete port里貌似current和voltage都是恒定值。我现在的激励源是已知的不规则电流激励，似乎只能用waveguide port自定义波形。
我刚学，有不对的地方，请包涵下

S11是10*log(Pout/Pin), P 正比于V^2 所以S11=20*log(Vout/Vin)

而且时域上算的时间越长，得出的S11越精确

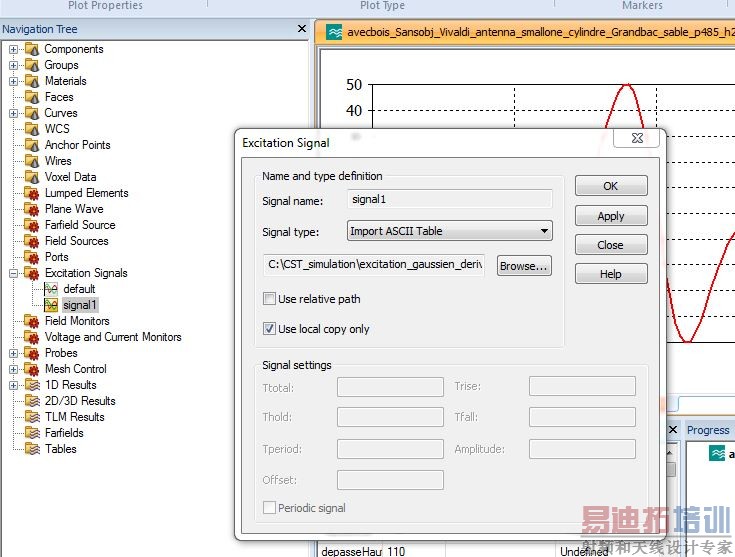

回复六楼，你用discret port也可以自定义激励的，只用在右键单击Excitation Signal ，选择添加新激励，然后右键点击新加的信号，选择 属性，然后载入你的激励信号就行了，如图。

解决了，thankyou
