CST仿真目标、源文件以及参考文献都在附件里，求大神们帮忙解决

1.“观察在-25um-25um扫描范围内的s11相位和幅值变化的位置与针尖边缘位置的关系。”

这个尺度太小了，你先考察一下在你这个频率范围的网格规模。

2. “我在针尖处加了一块厚度0.1mm的PEC板（下图所示），仿真完后s11没有任何变化啊。这种仿真模型应该怎么建立和观察信号呢;另外在cst里面如何得到S11信号随距离的变化值呢”

激励信号从文献上来看，是TE01模式，你在求解器中要手动设置一下，而不是笼统的设置为5个模式全激励。
在result里可以看到i信号和o信号。
在建模的时候，设置这个距离为一个变量，算完就可以得到S11随距离的变化规律了。

对，原文是TE10模式，我怎么找也找不到TE10模啊，怎么办呢？

CST不会很直接的告诉你哪个是TE10模式。

但你依然可以做到用TE10模式单独激励：
1. 你要了解TE10模式的场分布特征。
建议先看看微波技术的书，从理论上了解一下TE、TM模式。

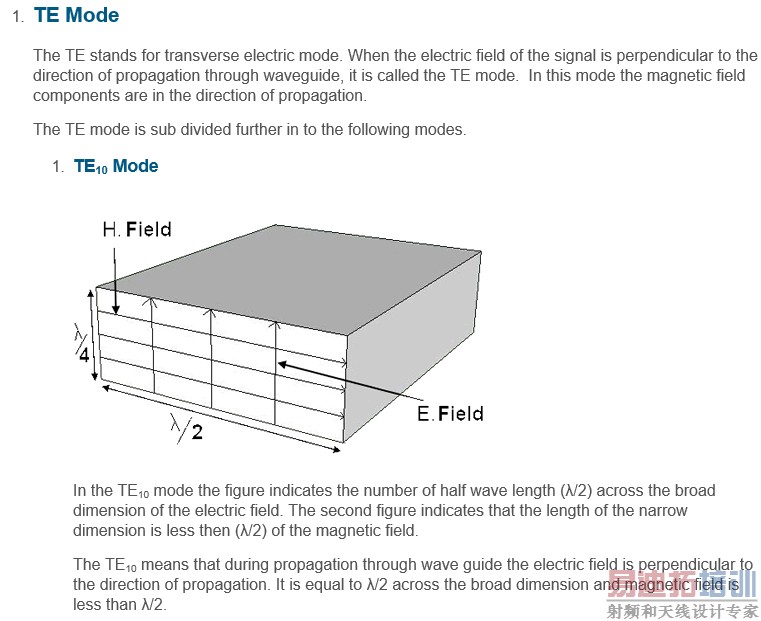

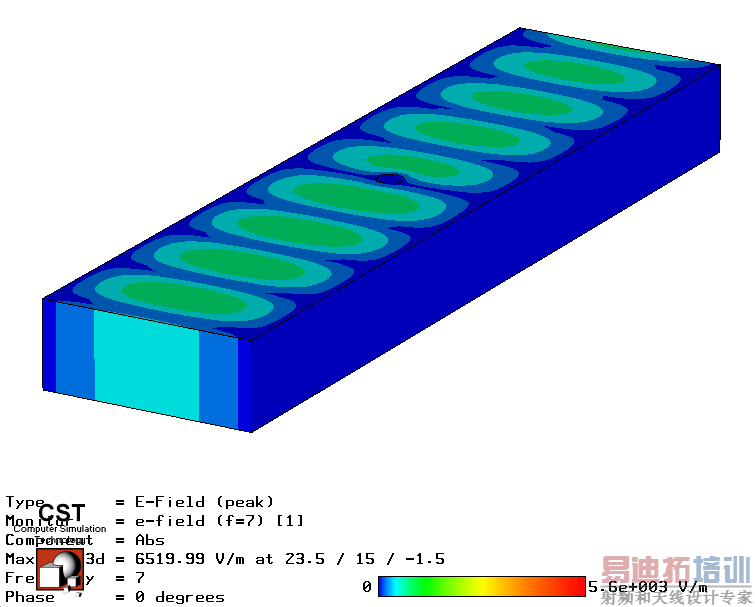

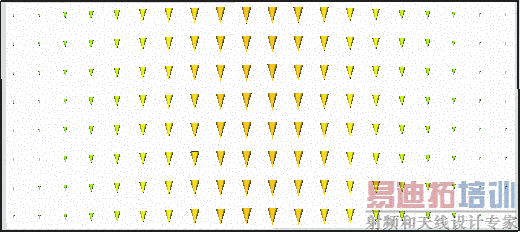

下两图大致可见矩形波导的TE10模式场分布特征，但要注意，你的模型是两平行极板，不是矩形波导。





2.在CST中，你用5个模式全激励。
仿真完了以后，通过看横截面上的电场分布，就可以找到哪个模式最类似于TE10。
一般而言，TE10模式是比较靠前的几个模式，计算5个模式应该能包含进去。

3. 找到第几个模式之后，在求解器中设置这个模式为激励源，重新求解。

TE mode 已经由你的 waveguide 决定了， 端口激励仅能改变极化方向。







文献的真义，并不是要你依样画瓢，作者试图给你的观念是: 他想要理解什么现象? 藉由什么思路、手法、工具去达成了他要的结果。总结一句文献中要你悟的是心法，不是依样画瓢的山寨做法。
***其实所有的文献都是这个理念，否则直接写教程就好何必引经据典的绕脖子!?

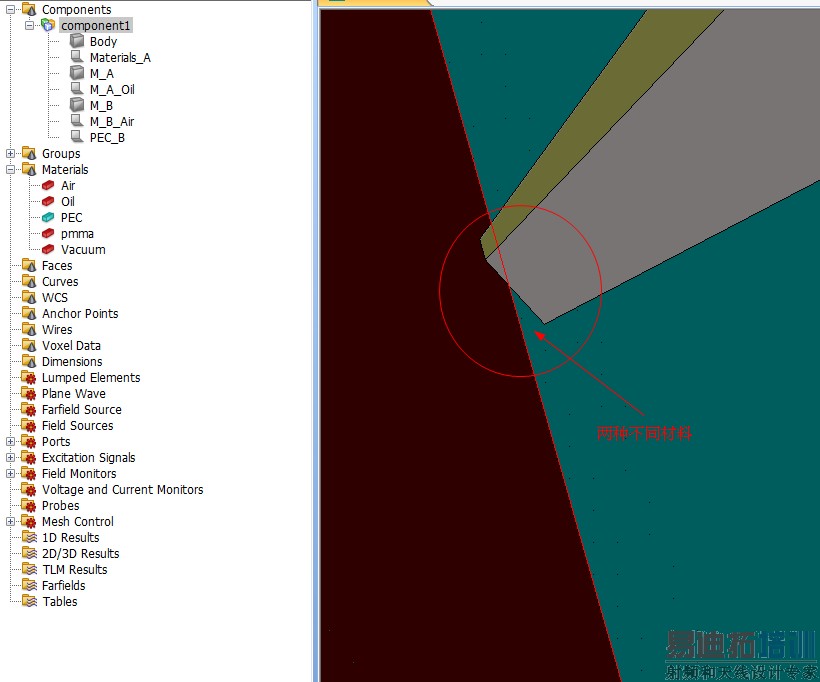

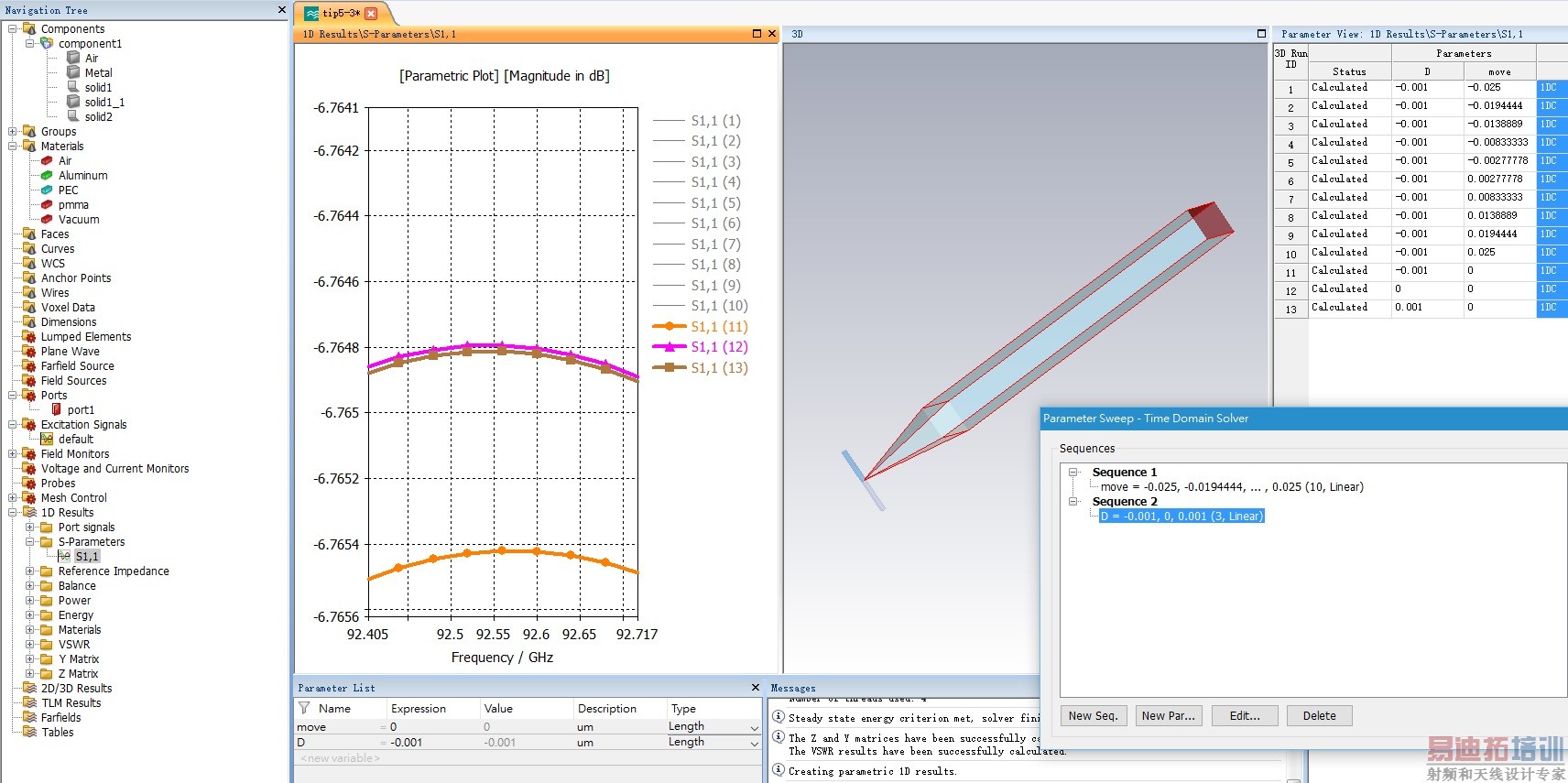

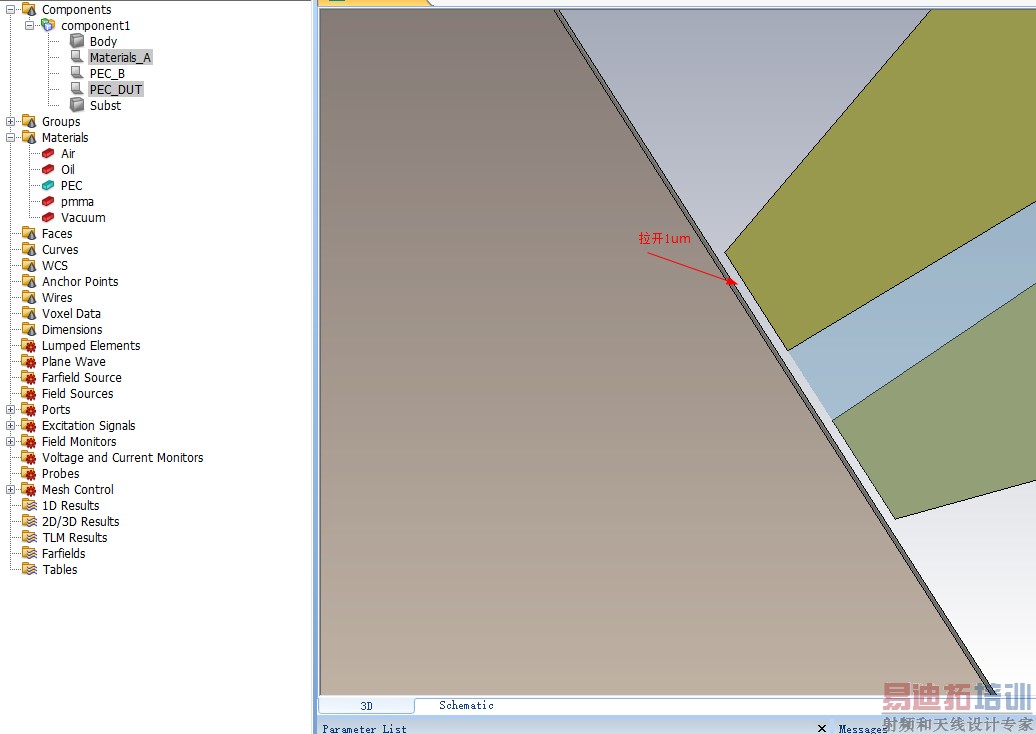

参数扫描: 我做了两件事: -25um to 25um分十阶扫描、材料与探头的距离1um to 2um(注意我的材料是Air and Metal 各半，中线是分界)



** 希望这些"砖"会对你有所帮助。

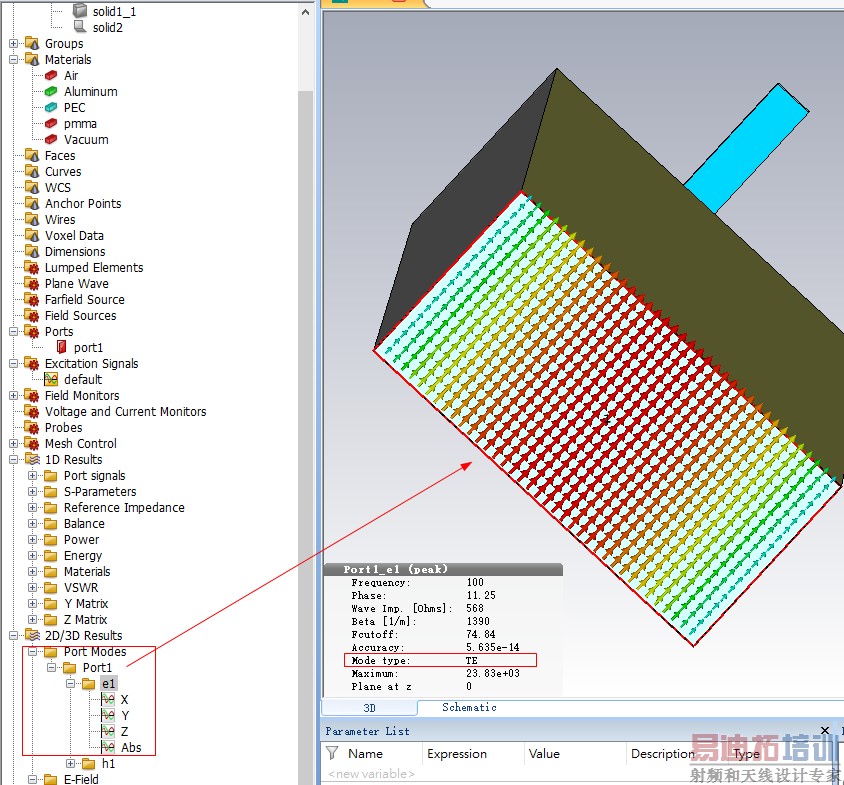

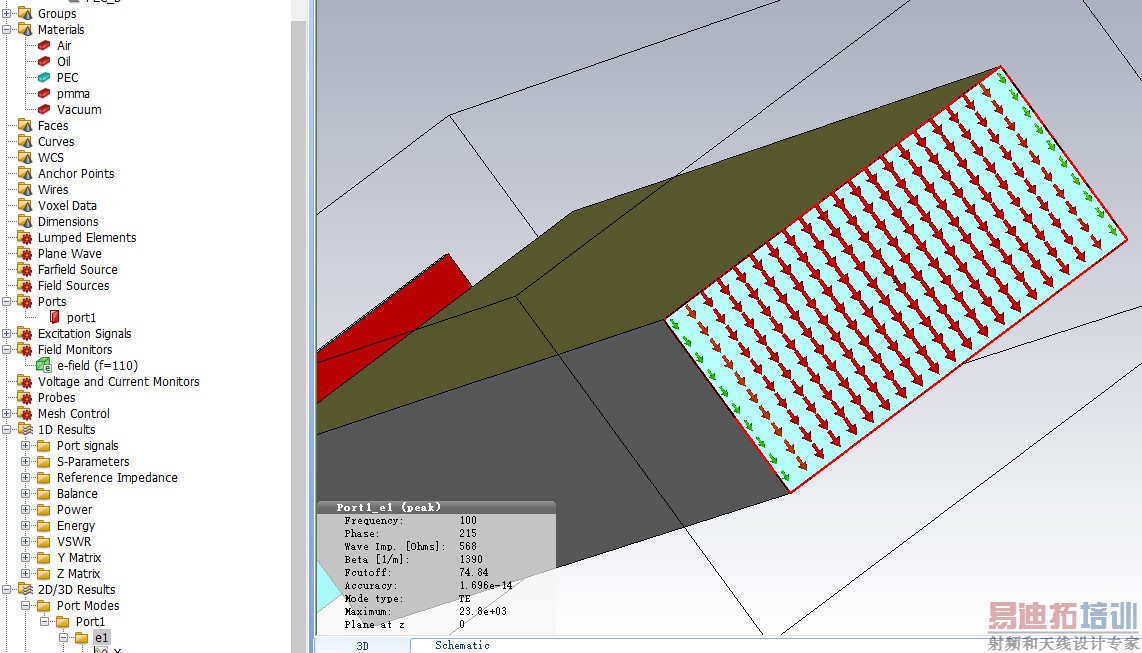

看来第一个模式就是TE10

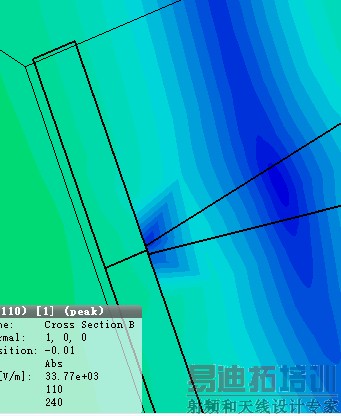

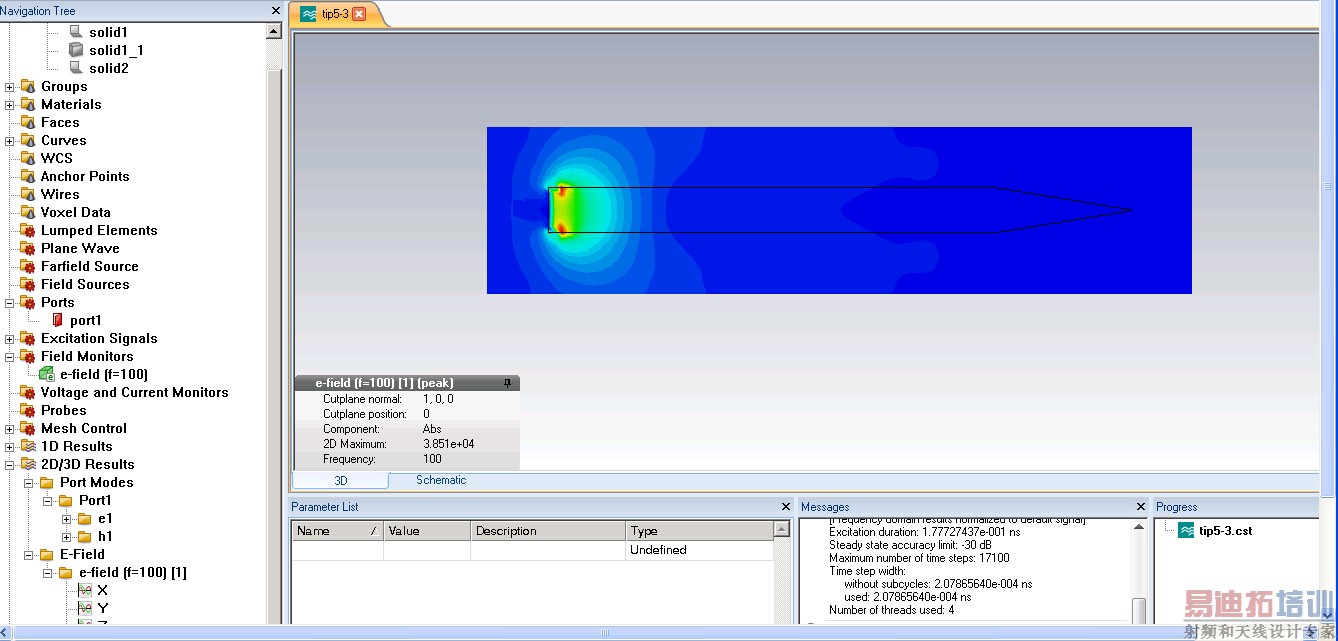

在端口加了TE10模式激励后，按道理探针的地方应该场强输出比较大啊，怎么会出现如图所示的结果

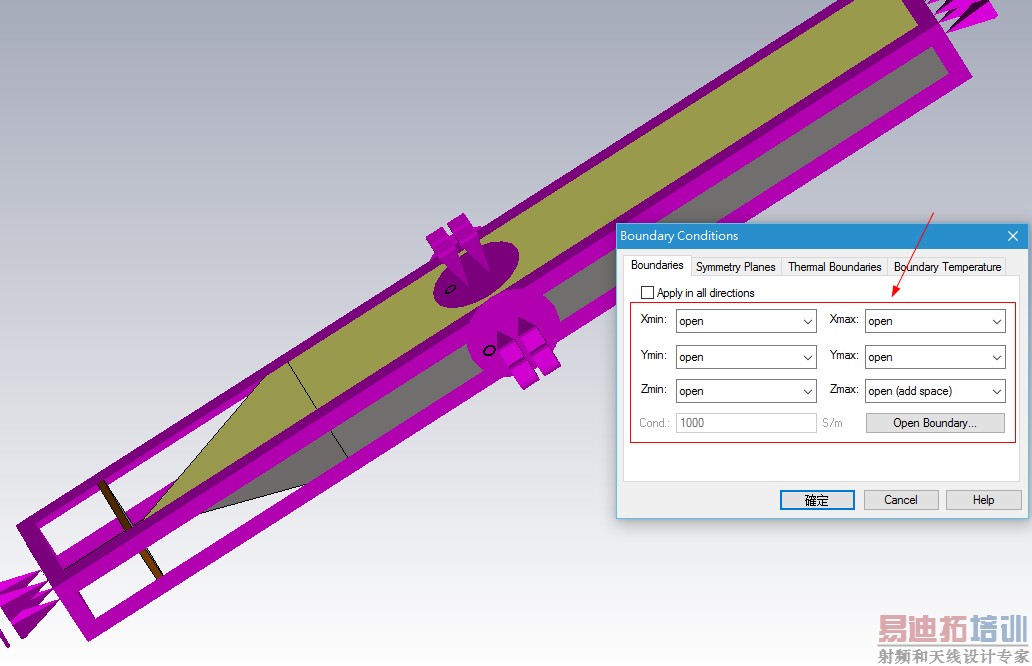

按道理你该在四楼的帖子里"悟"到许多事情，但是...你没有。(先修正你模型上的错误、再细读CST的求解环境设置_只是建议--愿不愿做?是你能决定的事情)
***你并没有用心的去对待你画的模型，怎能期待它给你好的回报!?

建议还是系统的学习一下微波技术和CST微波工作室。
很少有人像foxman这样热心教你每一步操作的。
而且只有系统的学习，你才能知其然更知其所以然，
才能自己发现问题解决问题。

附件: tip12.rar (17 K)
