CST中如何进行单频点的仿真

录入:edatop.com     点击:
想向大家请教下,在CST中能否进行单频点的仿真呢?我现在只需要仿某个频点下的隔离度,但是CST中的时域求解器好像必须设一个频段,模型很复杂,所以这样可能会耗时很长,想只设一个单频点。

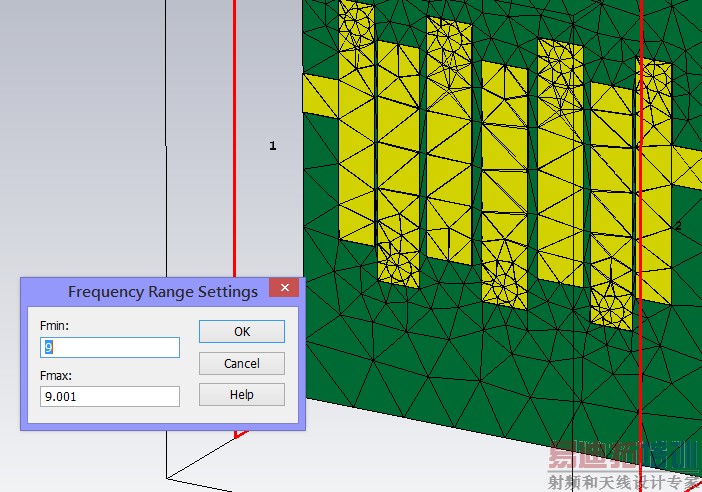

这样行不行?你不觉得自己是奇葩吗?

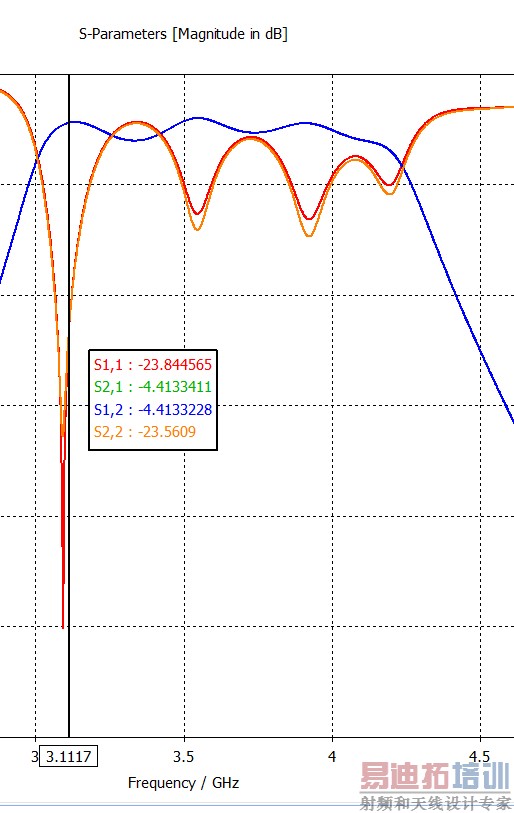

频段又如何?不过是一条直线马克就能处理的事!



大神都是有些小性格的,呵呵。有些提的简单浅显的问题容易激起大神的情绪,可以理解。

不是简单、浅显的问题!是用不用心、有没有先尝试过其他解决变通的方式!?我厌恶的是浮躁症、小脚穿大鞋装x。
一昧的人云亦云?焉知我乱吹水的是正确答案!?
** 还有...真的不是大神或是大牛,只是尘世间一介小书僮。想尽绵薄之力阻挡一下当前这种浮躁症的风气

身边很多这样的事列,有的人天生适合做技术,有的人则思想不够灵活,就做的很累很累,然后这类不灵活的就容易钻牛角尖,认死理,提的问题就容易跑偏、较劲、没有尽头

还是谢谢你哦,你说的我知道,但是我的仿真不是需要看天线的整个特性,而是单个频点下的扫描特性,你这种方法在只有几个扫描点是可以的,但如果我需要一次性扫描90个点,并在仿真软件中进行FFT变换就不适用了。PS:FEKO软件可以实行这个功能,你可以看下!

另外,还有最重要的一点,因为我做的是生物电磁仿真,如果不使用单频点,仿真时间会大大增加,现在单频点的扫描就需要十天了,所以有时候一种看似简单的方案在不同的背景下可能就不适用了。

看来你对时域仿真的理解并不正确,时域仿真的过程是这样的:给系统一个激励信号,得到系统的输出,对输入和输出信号进行傅里叶变换,从傅里叶变换得到频域结果。

从上面的过程你可以看到,首先要有一个激励,而这个激励的长短决定了仿真时间的长短(要激励信号走完),如果只设置一个频点或很窄的频带,那么激励信号将会很长(理论上来说,点频的时域信号无穷长),这是不是就是你仿真时间很长的原因?

另外,如果需要仿真多个频点就更简单了,设置一个频段,通过傅里叶变换,一次时域仿真就可以得到整个频段内所有频点的频域特性

既然是做生物仿真,肯定有生物模型了,不知道你用的生物模型有多真实,越真实,模型越复杂,频域算法算的时间越长,此时时域算法将优势越大

听君一席话受益匪浅啊,不过我仿真单频点已经采用了时域仿真,单一个点时间还可以,主要是需要扫描的点数太多了。另外想请教下,不知道你对CST中的频域仿真怎么理解的?我们实验室好像没人用过,教程上介绍也不多。
