CST局部网格划分问题

录入:edatop.com     点击:
我设置local mesh的时候,global mesh也会跟着加密。254W的网格瞬间变为4.5Y,不知道哪里设置不对。我只想在一个200mm的区域加密。整个模型的大小有30m。
怎么设置。在线等、

谢谢

可用一块真空,覆盖你想局部加密的地方
然后加密该真空

试了,好像不行,

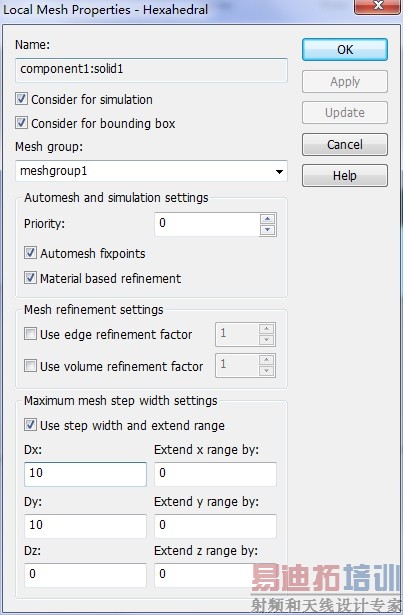

我的设置谁帮我看看!


研究了半天help,
无果,蛋疼中!

选中"该"- Loacl Mesh、然后....看你的悟性。


前几天就开始研究局部网格加密的问题,现在还没有解决,现在我把model 文件传上来,希望有高手帮忙看看。
在小天线的仿真中,我用了local mesh加密pole的网格,没有问题,但是把pole放在一个大的飞机模型背景中的时候,直接自动剖分网格,网格数量太多,几十亿的网格,计算上有困难,现在想把天线放上去之后整体的网格剖的稀疏一些,然后手动部分加密。选中想要加密对象pole的时候,改变local网格大小,全部的网格都改变了,并且网格数由原来的1129W迅速增加到23亿7千万,不知道哪里搞错了,求高手指点。

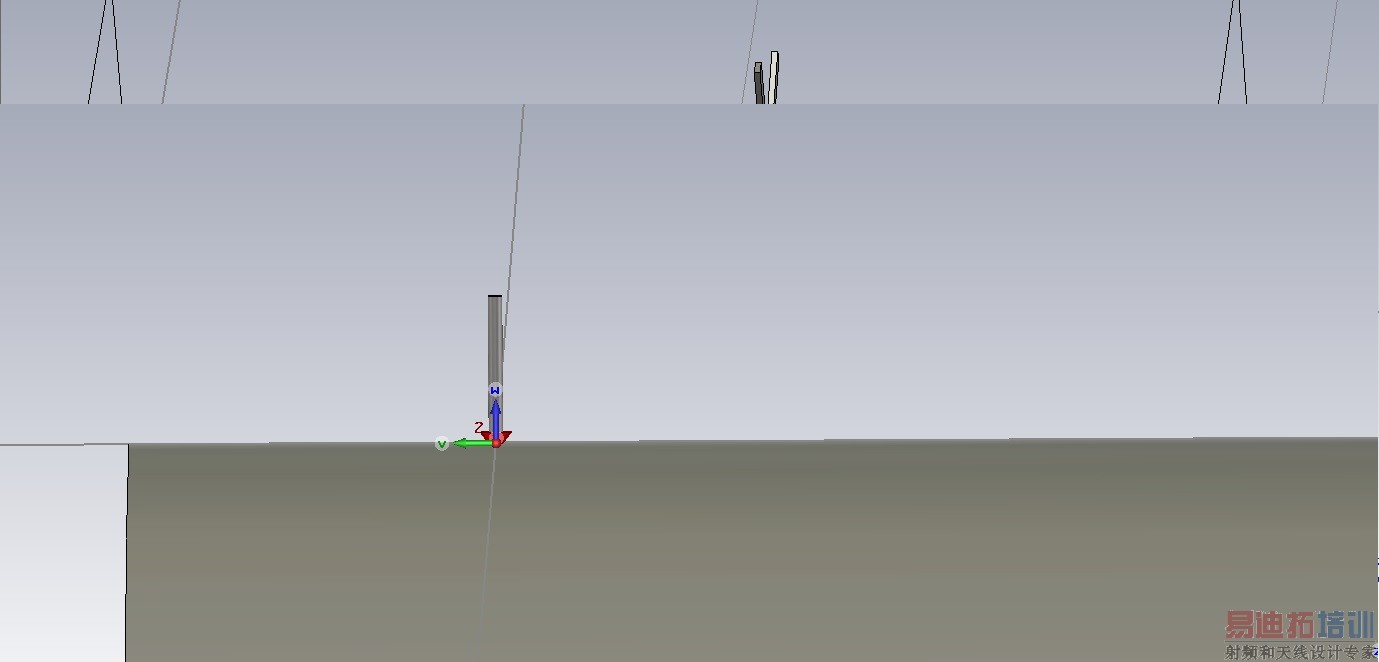

下面是模型,pole放在UVW坐标系附近。

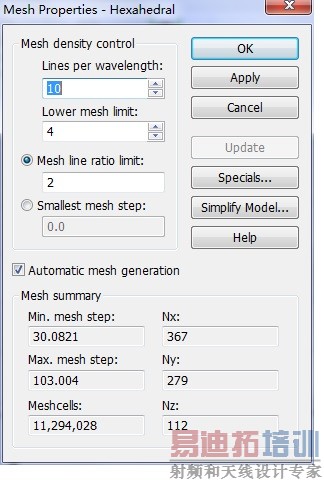

mesh 属性设置为


.

这样网格较少,可能太少了,这个应该不是问题的重点,我在做实验。

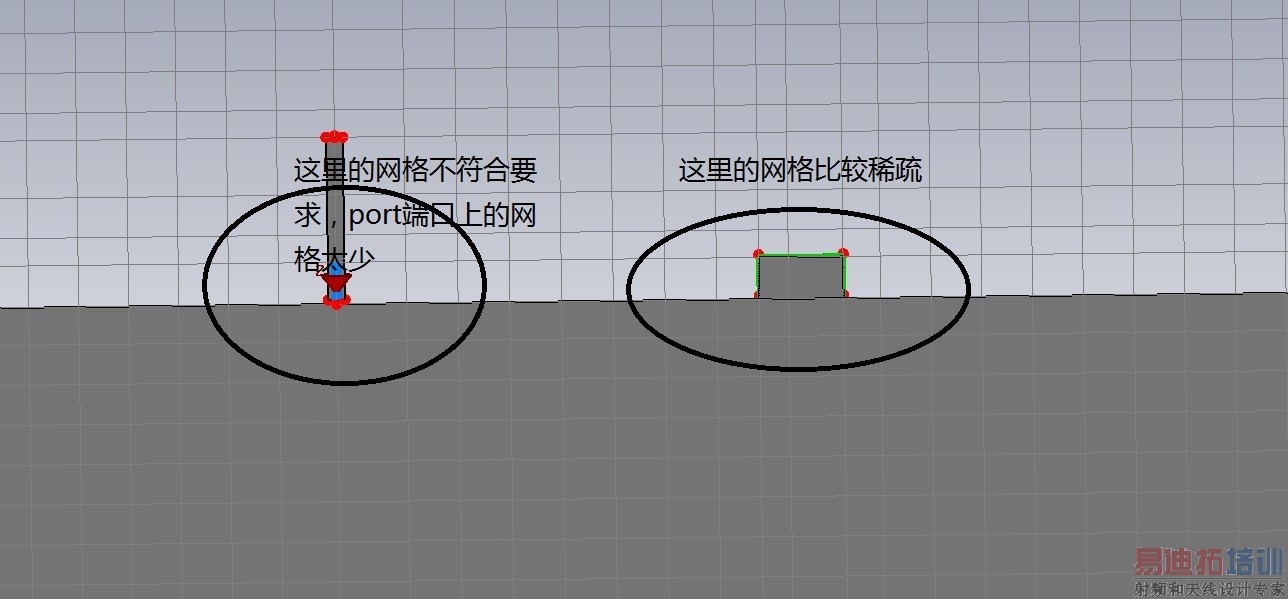

这是pole附近的网格剖分情况。
整体情况如下图所示,

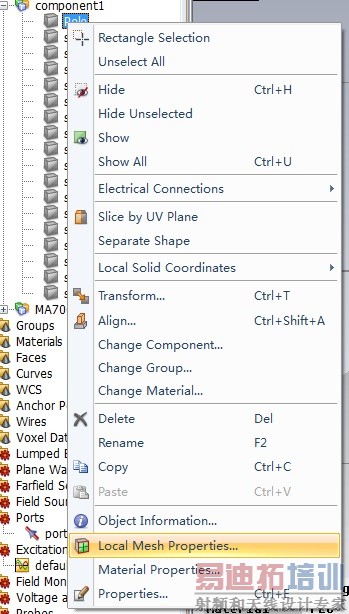

现在开始对pole 进行local mesh 加密

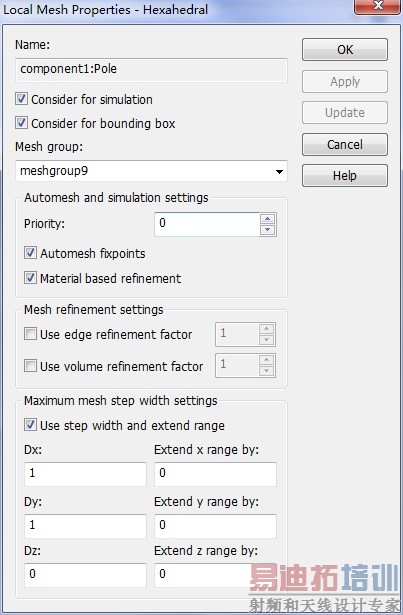

pole的直径是10mm,希望pole的内部有10个网格,在x和y方向上,而且也是新建的mesh group



pole附近的网格变密集,但是pole旁边的小金属块的网格也变密集,

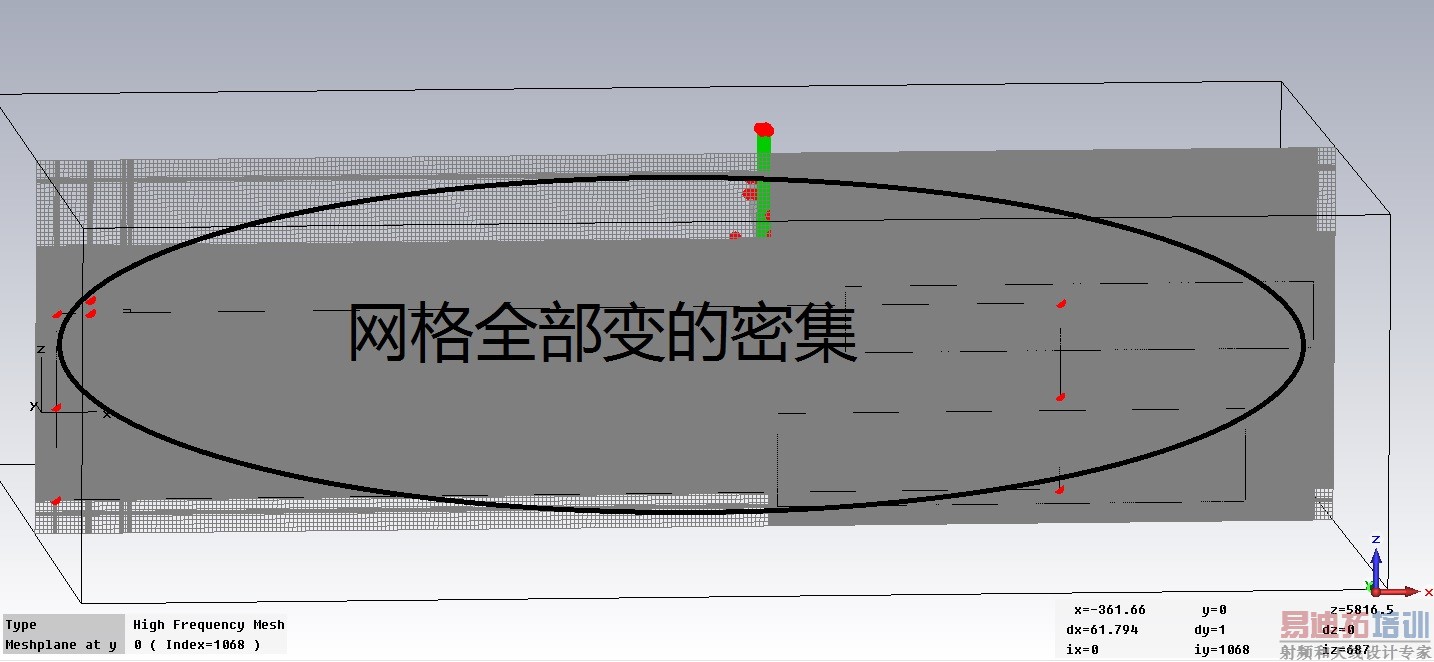

最重要的是整体全部变的非常密集,网格总是达23亿,已经算不了了。



我想知道哪里错了,局部网格加密怎么操作。
工程文件太大了,传不上来,

[/post]

来学习学习

用time domain solver仿真“大背景”下的“小细节”本身就是不合理的想法。就算你再怎么设置local mesh都是没有意义的。楼主你能用一个glock 18毁灭一座城市?

好好看看CST的webinar,连续好几年都有介绍类似“飞机上的天线”的仿真流程。

楼主别再继续你的研究了,再按照你自己的路子往下走就成了民科了。

感谢hefang指点,以后多去CST-China,学习,希望继续指点迷津。

楼主在天线那儿剖的那么密是想把天线算的准一些吧?建议试试近场源
