超材料阵列加入衬底后出现震荡

录入:edatop.com     点击:

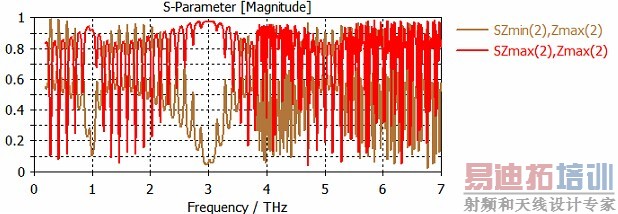

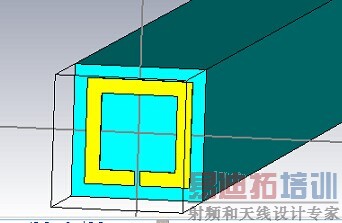

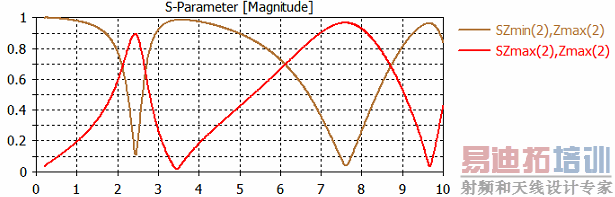

各种前辈老师,我最近在做太赫兹波段的超材料仿真,用的是频域求解器。当开口环下只加300um的空气层时,s参数如下,而当我把300um的空气改为300um的si衬底时,得到了很多震荡,这是怎么回事?怎么消除?





gold SRR.zip

有想过Si是有损材料吗?无论是导抗损或是介电损!

电脑里没有CST,没看过模型,猜测一下,会不会是因为边界条件设置得有问题造成介质本身产生了谐振?

我也是太赫兹超材料仿真刚刚入门

那好的很啊。多交流。

没软件,si的材料属性如何设置的?drude模型?

用软件材料库里的硅。金属用drude模型。

这是由于结构周期大于波长,记住在介质中波长是要除以折射率的,你这个明显是有衍射了,也就是出现了高阶模式,你可以通过提高检测模式的数量解决,但是这样的结果没法用的,建议缩小周期。
