PCB导入后再打开的错误问题

求助：
我利用Altium desigher将电路信息生成odb并压缩成zip后导入CST并保存，再次打开时总是出现一个history error的错误，自己尝试解决，但是没有成功，希望能够得到大家一些经验上的帮助和启发，非常感谢！
今天自己简要的分析了一下，整个导入过程就主要包括了几个步骤：
1.AD生成odb++文件，并打包生成zip文件，文件名odb
2.利用CST微波工作室导入odb的zip文件，查看相应的log文件，最后显示导入成功，但是其中有很多warning，主要是一些器件无法识别。log文件已上传
3.导入界面处简要的修改了一下layer的厚度并进行导入，导入成功，包括电路板模型以及集总参数，其截图已上传。

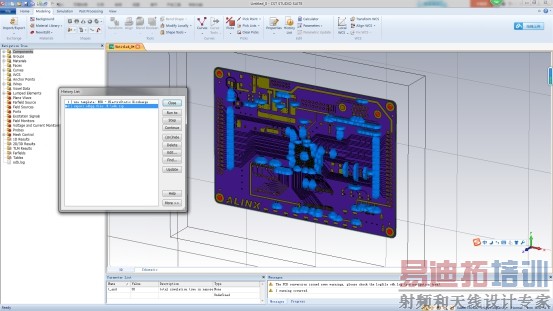

4.保存导入的模型，关闭后再打开出现history error的问题，查看history list发现import EDA这一步出现问题，其截图已上传。
到第三部之前都是正常的，因此我感觉应该不是odb++文件本身的问题（虽然说有很多warning），要不然第一次就不会导入成功；我感觉问题主要就是在重新打开cst文件时读取odb.zip文件出错，请问大家有没有遇到过这种情况的啊？能不能给我一些解决的建议和意见，万分感谢！







附件: odb的log文件.pdf (56 K)

有木有人帮帮忙啊 谢谢啊 给些建议和意见也可以啊

我也出现这种问题，如何解决哦？
