我的模型CST如何添加端口

录入:edatop.com     点击:
各位大侠好,我最近在仿真文献里的键合引线,参数如文献里面的要求设置。但是S参数总是不理想,我认为应该是端口的问题。
如附件所示,在名为基本模型(微带线)的文件里,给微带线添加端口我是知道的,有尺寸上的要求,因此我的端口没有删除,请帮我看一下端口是否合理;
在名为基本模型(焊盘)的文件里,我是把微带线尺寸变小,称为焊盘了,打算在焊盘上建立端口,但是由于焊盘并不位于模型的边缘,因此无法添加波端口,请问这种情况下我应该如何添加端口激励?有同学说这种情况下若是在HFSS里面可以添加集总端口,可以吗?那CST里怎么办?
谢谢!

键合引线建模.zip

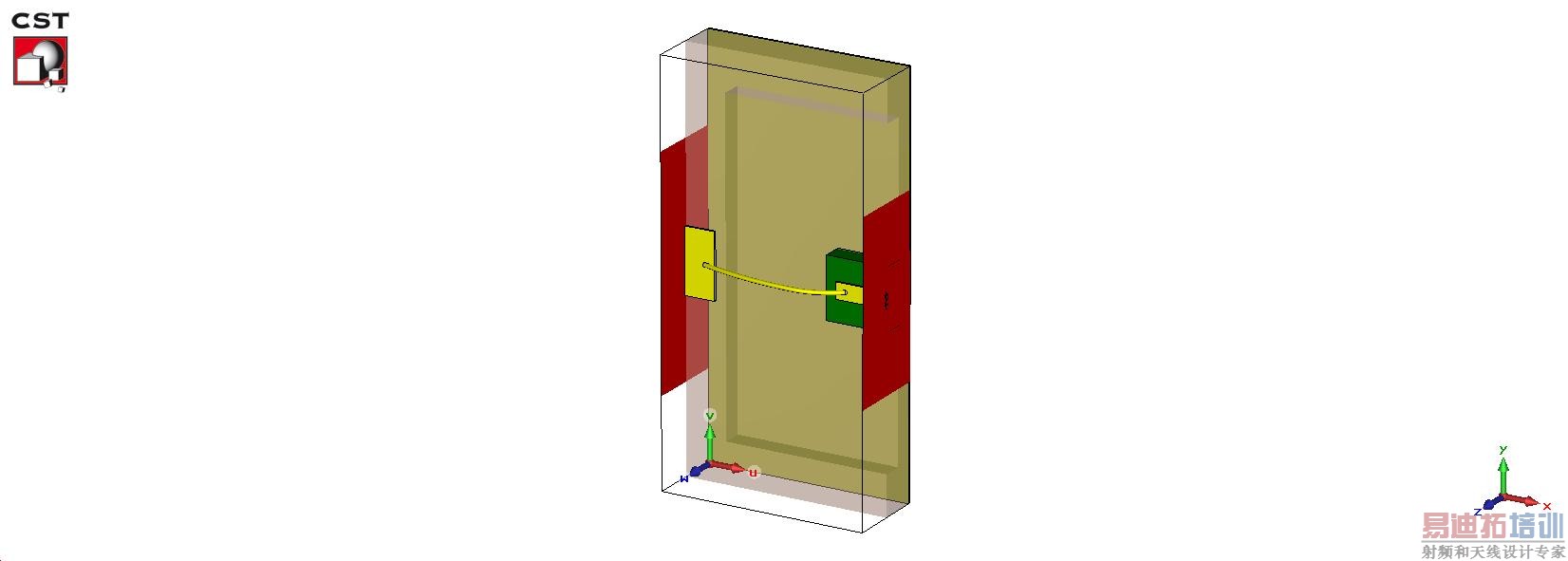

楼主的模型:

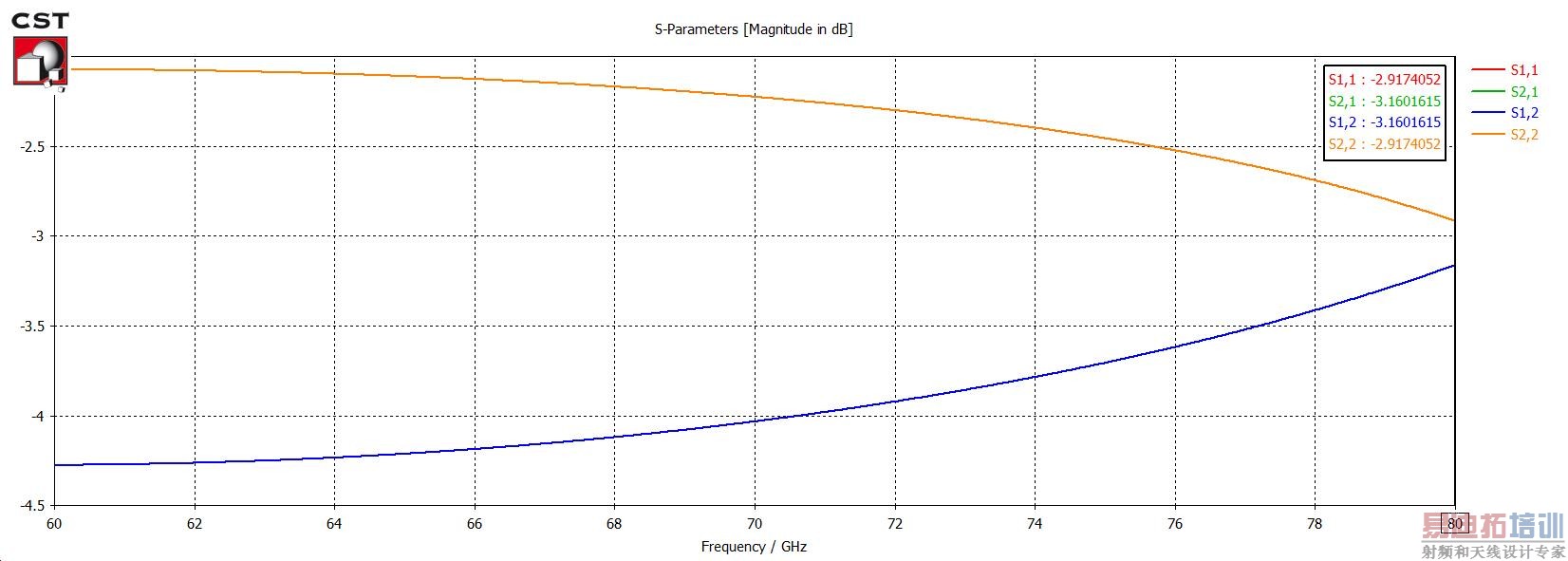

直接仿真得到的S参数:



和端口无关,模型结构决定了S参数就是这样的。其中端口1的line impedance是36.12欧姆,端口2是85.43欧姆,这是设计的参数值吗?

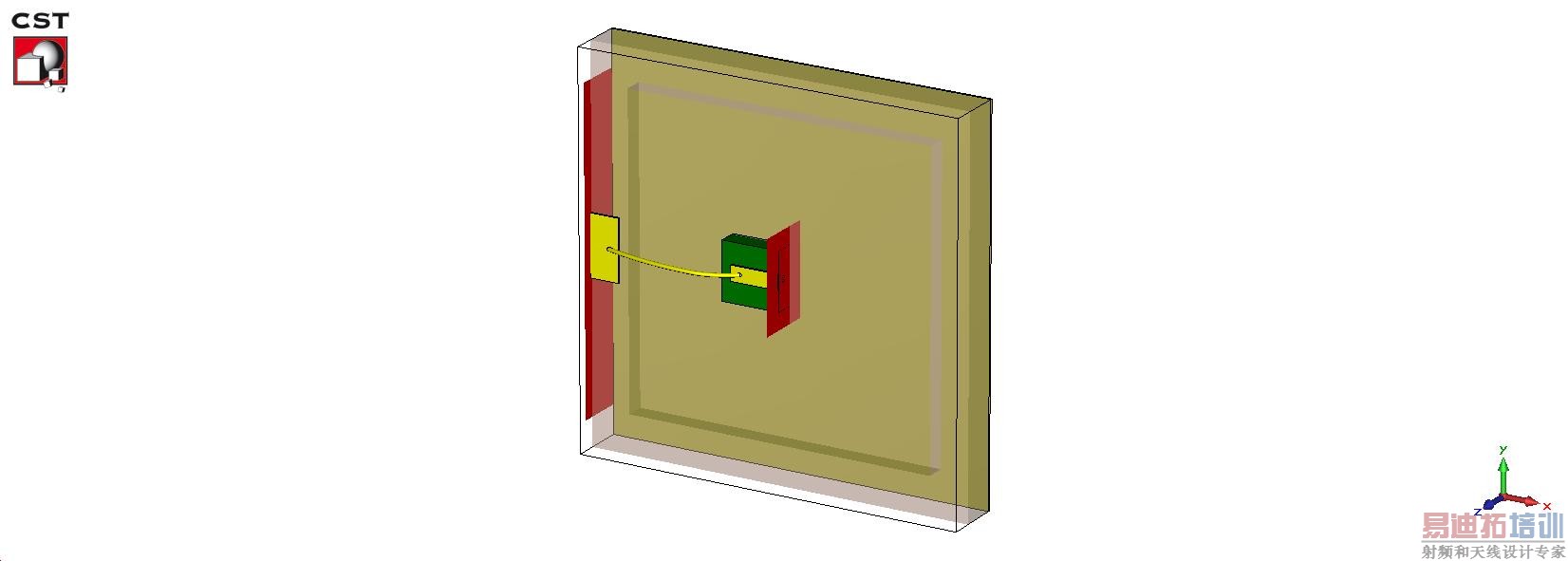

重新修改端口1和端口2的尺寸,把x轴正方向的结构删除一部分:

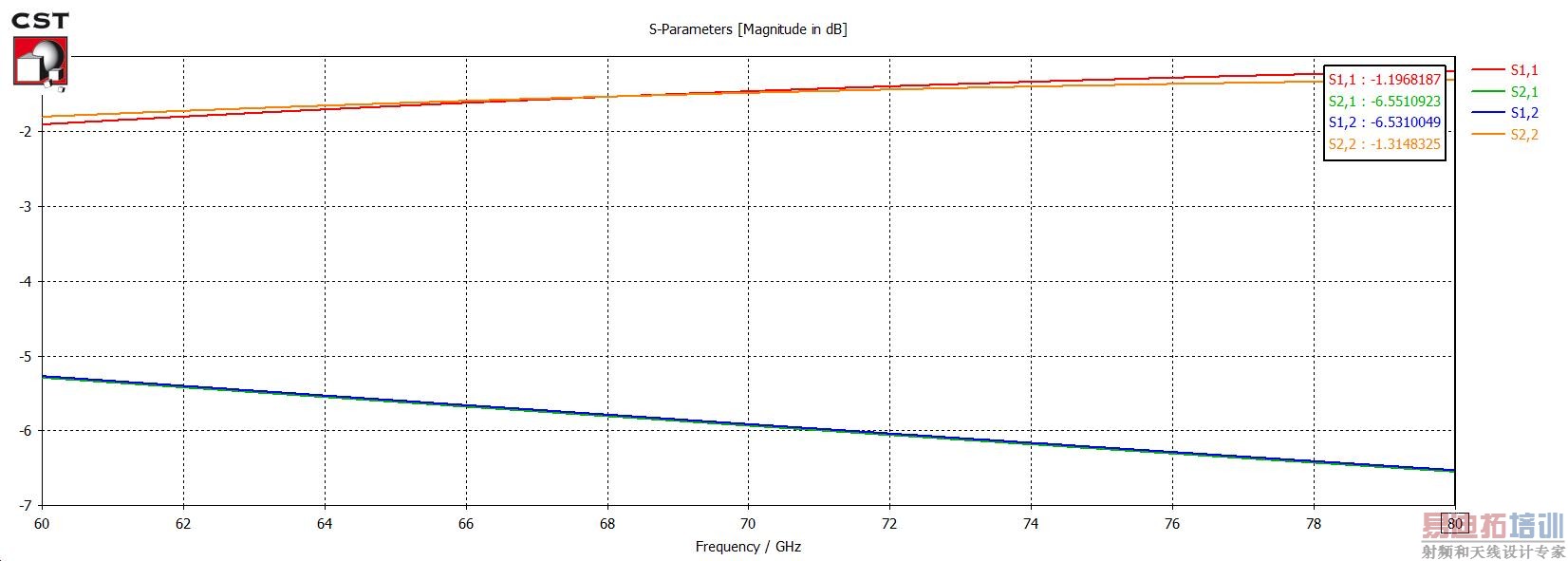

仿真得到的S参数:



和原来差不多,不过两个端口之间参数的差别不明显了。

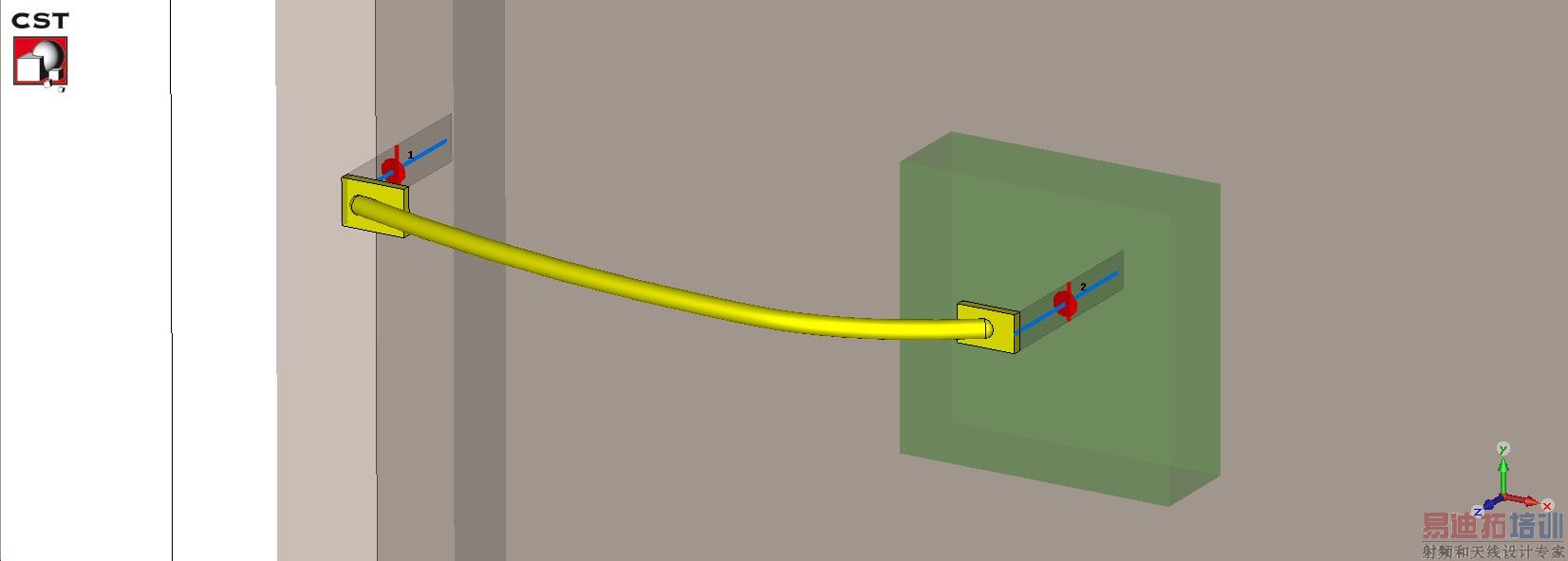

对于焊盘模型,如果不加波导端口,那只能用离散端口:

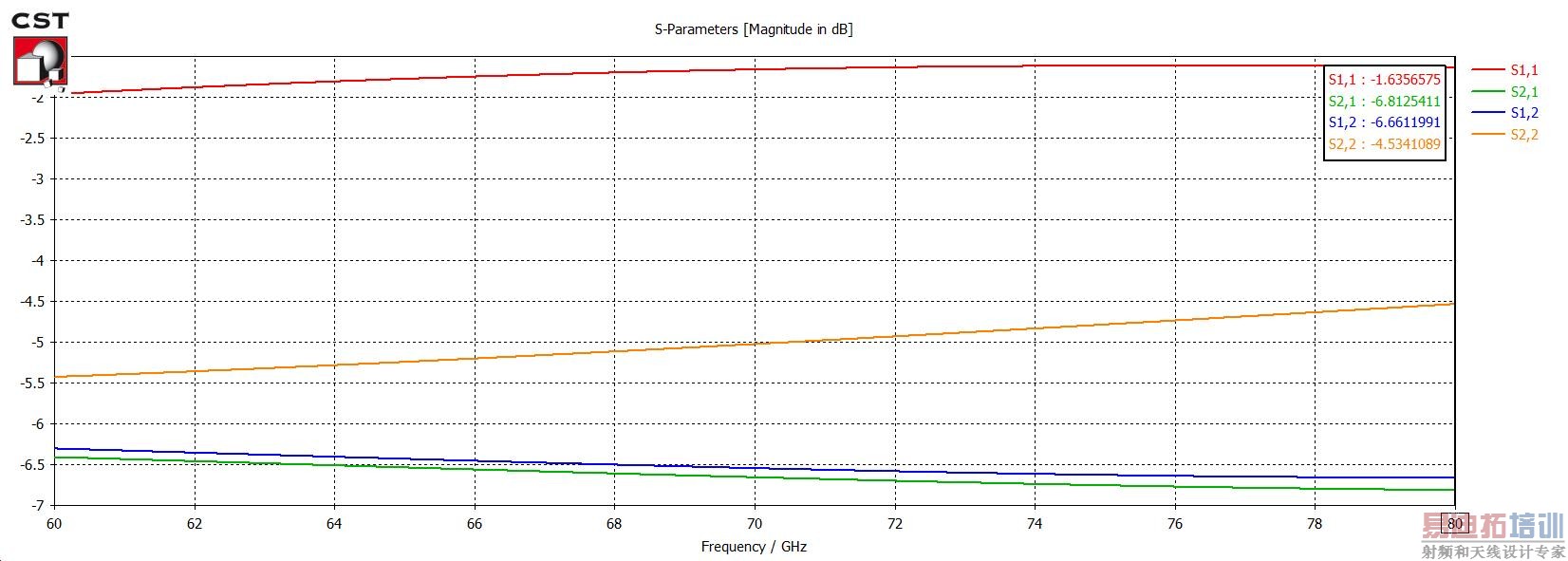

仿真得到的S参数:


谢谢hefnag。我还想问,
1、如附图所示,我还是没明白,两条微带线处于建模边缘,要加波端口,但是由于两条微带线间距较近,且微带线的波端口尺寸有尺寸要求,该怎么办?
2、请问您的那个离散端口是怎么加的,为何我加的时候就提示touch the electric boundray at ymin?译过来的意思是在ymin处接触到了电边界,可是只能这么加呀!我目前没看到相关资料。再者,网上说离散端口得到的S参数并不准确,那么还是我这个例子,焊盘情况下还是只能加离散端口,没有别的办法吗?
非常感谢!

自己顶,别沉了

1、可以用波导端口中的多芯端口
2、截个图看看吧,看着hefang的图,应该不会碰到Ymin啊

多芯端口设置出来是把两个端口视为一个了吧?可是我需要识别这两个端口,计算不同的参数。
离散端口说是计算出来的S参数不准确,因此我没打算再用。
还有一个问题,Z11是否可视为整个系统的输入阻抗?
非常感谢!

1.4楼已经说了用multipin waveguide port,先确定自己理解什么是multipin waveguide port之后再说什么两个一个的。

5楼的回复说明你没看过帮助文件《Multipin Port Overview》。里面即提到了Single-Ended S-Parameter Macro,又提到了Handling Multipin Waveguides by Using Standard Ports,你所提的问题根本就不是个问题。

------------------------------------------------
2. 设置两个edge,添加就是了。出现楼主的提示,在没看过楼主操作的前提下,最有可能的原因就是楼主不注意边界条件的位置。CST MWS帮助文件《Background Properties》,自己尝试一下surrounding space。

“网上说离散端口得到的S参数并不准确”,扯淡!楼主你自己难道连这点儿独立思考的能力都没有?

英文看见了认识,自己不会拼。让楼主误会了。

离散端口不准确这种说法确实值得商榷,只能说在某些“模式感”很强的情形下,才不准确,一般来说还是可以的,比如仿真微带线之类的

楼主这种情况可以用。

很少有这样的批评让人心服口服,感谢hefang大神。
我一直还在尝试,现有疑问:此处的两微带线并非是需要加差分信号,因此为何必须用multipin port?我使用了下离散端口,发现出来的曲线也比较理想。

恩,离散端口出来的结果也挺好的。只是不知为何可以用multipin,因为我不是想加差分信号。
谢谢!
