圆极化天线馈电网络设计
录入：edatop.com 点击：

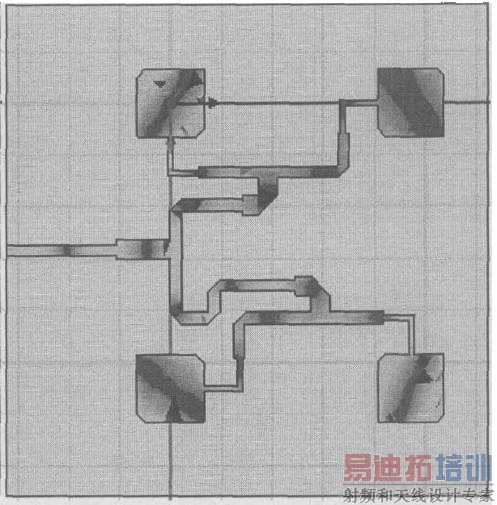

想仿真一个这种结构的圆极化天线，已经仿真好阵元。馈电网络要满足0 90 180 270度的相移，并且等幅度，打算用ADS设计馈电网络的初值，再用cst仿真。在ADS里面设计时要4个端口的阻抗，不知怎么从cst中获取，才能达到更好地初步匹配。在此请教，多谢

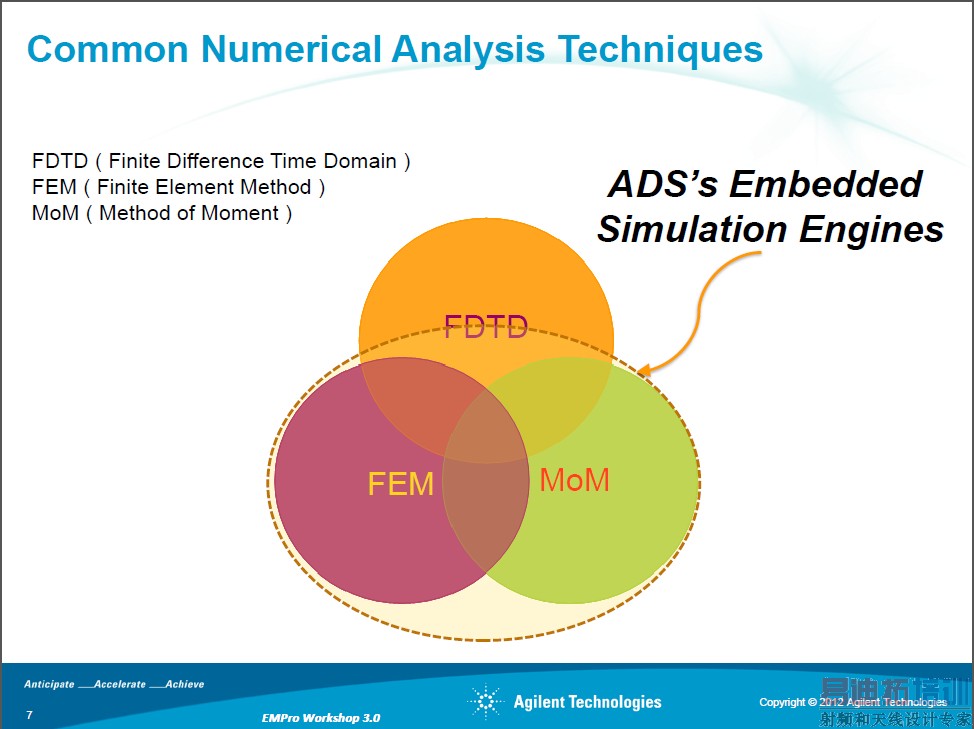

这种天线其实全部都可以在ADS完成，如果你有真的去了解过ADS！事实上patch antenna 才是ADS强项，只是它的显示画面没有HFSS、CST、EMPro那样绚丽而已！
武学中直拳是最浅的招式，大家都会-杀伤力深浅不同，但是...布鲁斯－李_李小龙的一寸拳！（这可不是电影特技）不知道的话可以去搜寻纪录片。
Mode property -> line impedance
都是利用50ohm微带线，进行90度相移的，还有功分器与单元接入，只要优化好接入单元那段四分之一长阻抗变换宽度就可以进行整体仿真了
楼主是做什么方向的，馈电网络是怎么做的可否赐教
有现成的芯片可以使用
Mini-Circuits公司的SCQ-4-1650
