CST仿真超材料场分布观察
录入：edatop.com 点击：
1，说一下我要仿真的结构：超材料，底层有金属板，没有透波，需要观察反射波的极化特性，入射波为线极化波。
2，反射得到的R_xy和R_yy两条曲线代表反射系数（后一个下标代表入射电场方向，前一个下标代表反射后的电场方向）。
3，仿真后得到的反射系数有一些谐振点，通过Field Monitor加入谐振点的场分布；

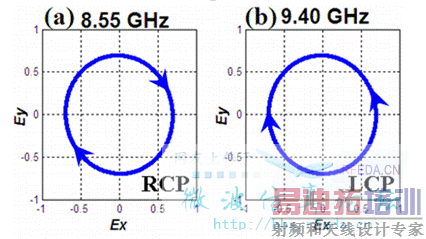

4，我的问题是：如何根据仿真得到的电场分布，画出在这几个谐振点的反射波极化状态图（因为仿真得到的电场分布时空间很多点坐标对应的场的实部和虚部，不知道怎么才能画出如下图所示的极化状态图）；
5，我是刚刚学习使用CST软件，看了几篇关于极化转换的文献，想学着仿真一下，希望各位学长能不吝赐教，谢谢。
2，反射得到的R_xy和R_yy两条曲线代表反射系数（后一个下标代表入射电场方向，前一个下标代表反射后的电场方向）。
3，仿真后得到的反射系数有一些谐振点，通过Field Monitor加入谐振点的场分布；
4，我的问题是：如何根据仿真得到的电场分布，画出在这几个谐振点的反射波极化状态图（因为仿真得到的电场分布时空间很多点坐标对应的场的实部和虚部，不知道怎么才能画出如下图所示的极化状态图）；
5，我是刚刚学习使用CST软件，看了几篇关于极化转换的文献，想学着仿真一下，希望各位学长能不吝赐教，谢谢。
我觉得可以导出试试
用matlab或者其他软件试试
奥，好的，谢谢，我试一下
我也是做超材料的，请问能交流下吗？我的qq是2564808209，多谢了
你好你的问题解决了么？我也想问问怎么看反射波的极化状态
楼主你的问题怎么解决的，我也想知道怎么观察反射波的电场方向
