CST MWS仿真Vivaldi天线报错
录入：edatop.com 点击：
我的模型仿真到一半就出现如下错误，不知道到模型出问题在哪，望各位大神帮忙看看
修改模型，PEC换为Copper，增大波导端口尺寸，添加electric shielding。Mesh更改为新的网格算法：
高级设置：
相应时域求解器自动变为新求解器参数。启用Energy based adaptive mesh refinement，运行9次之后Delta S才降为0.02以下：
网格数提升至2536920：
S11的变化情况：
端口line impedance接近50欧姆：
网格优化好之后，设置time domain solver accuracy为-80 dB，得到的field energy：
20个脉冲时长之后field energy只耗散到输入功率的不到-60 dB。得到的相对平滑的S11曲线：
结论：无法重现楼主的问题。
收兵回营！
提示你了问题所在！波导端口加大点，同时加密下网格试试！

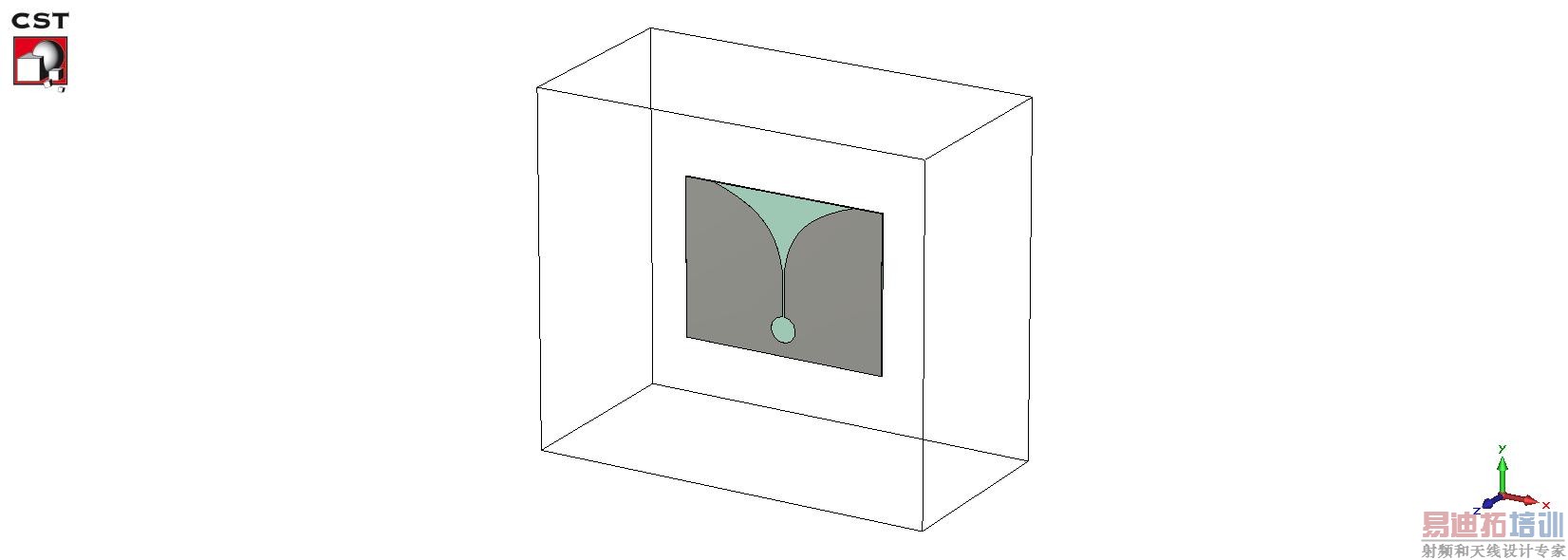

楼主的模型：
不做任何修改，直接运行求解器，没有任何报错信息，仿真得到的S11：

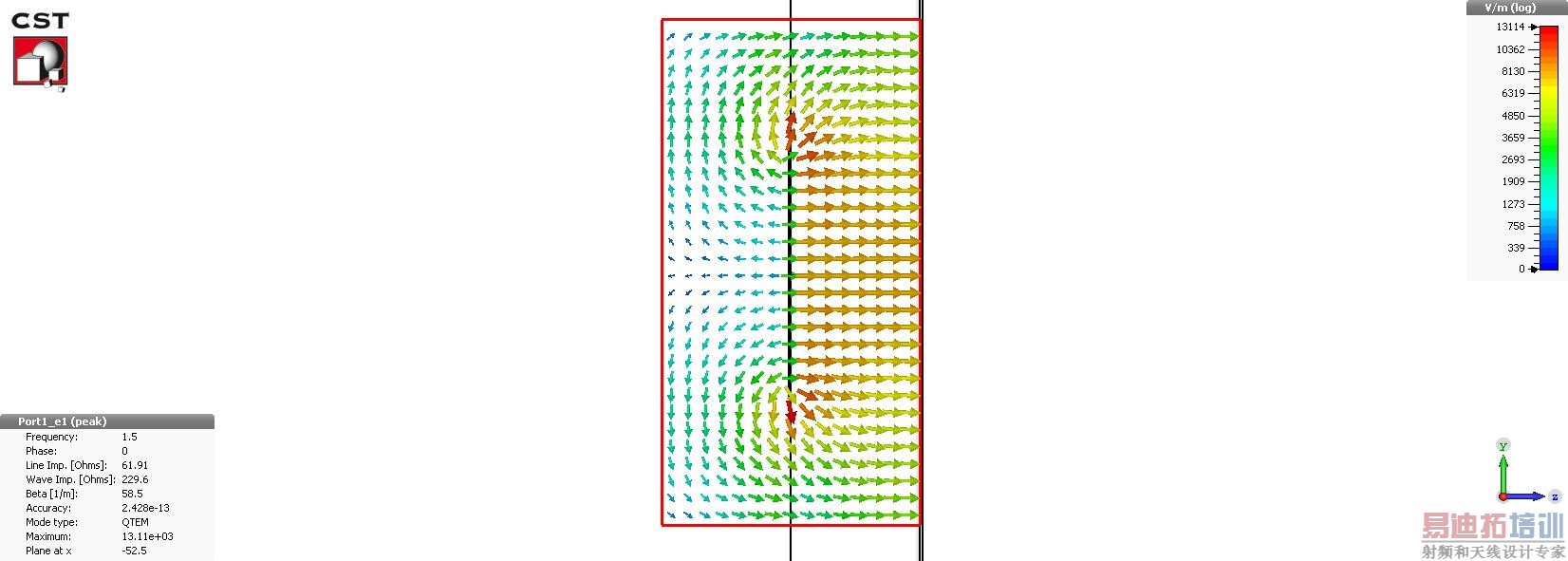

波导端口模式：
修改模型，PEC换为Copper，增大波导端口尺寸，添加electric shielding。Mesh更改为新的网格算法：
高级设置：

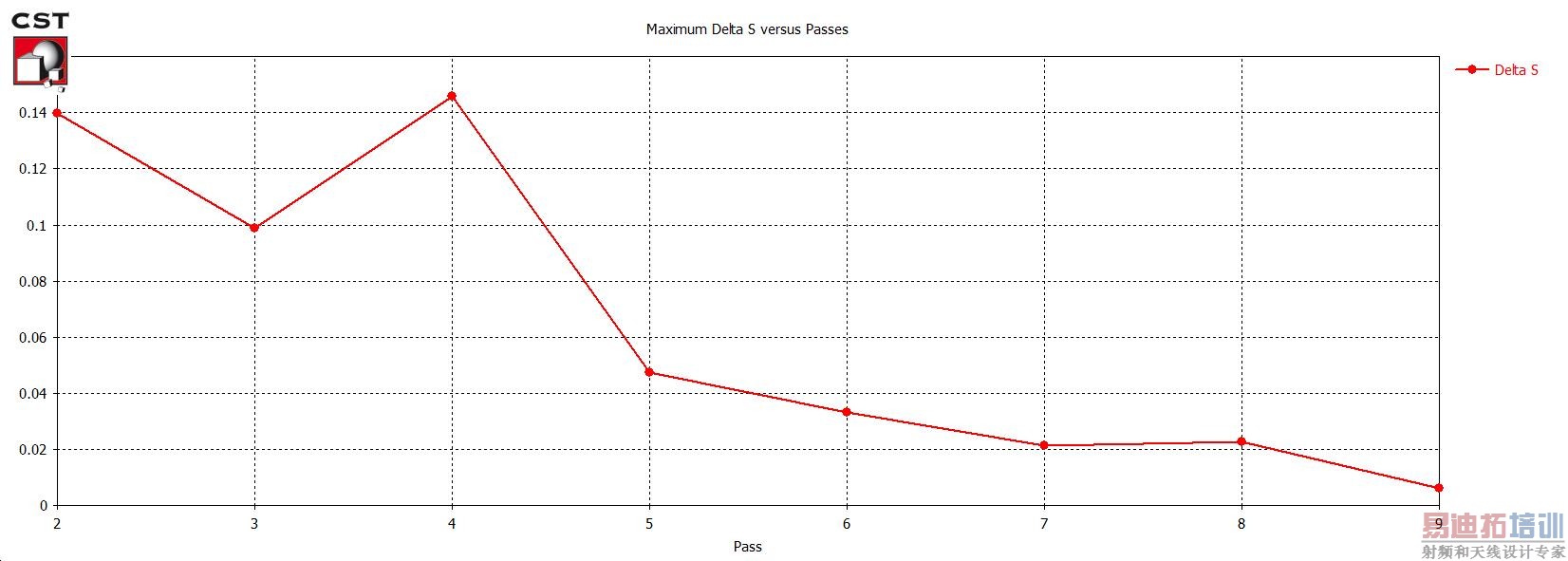

相应时域求解器自动变为新求解器参数。启用Energy based adaptive mesh refinement，运行9次之后Delta S才降为0.02以下：

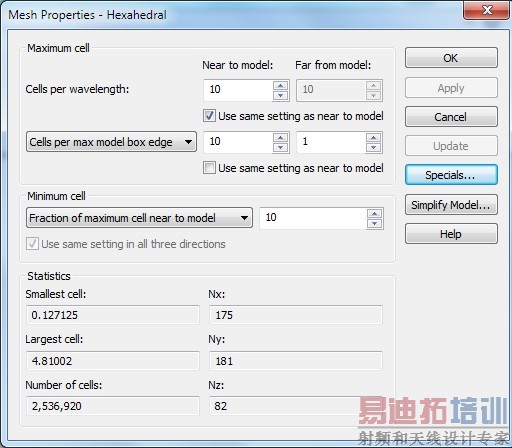

网格数提升至2536920：
S11的变化情况：
端口line impedance接近50欧姆：

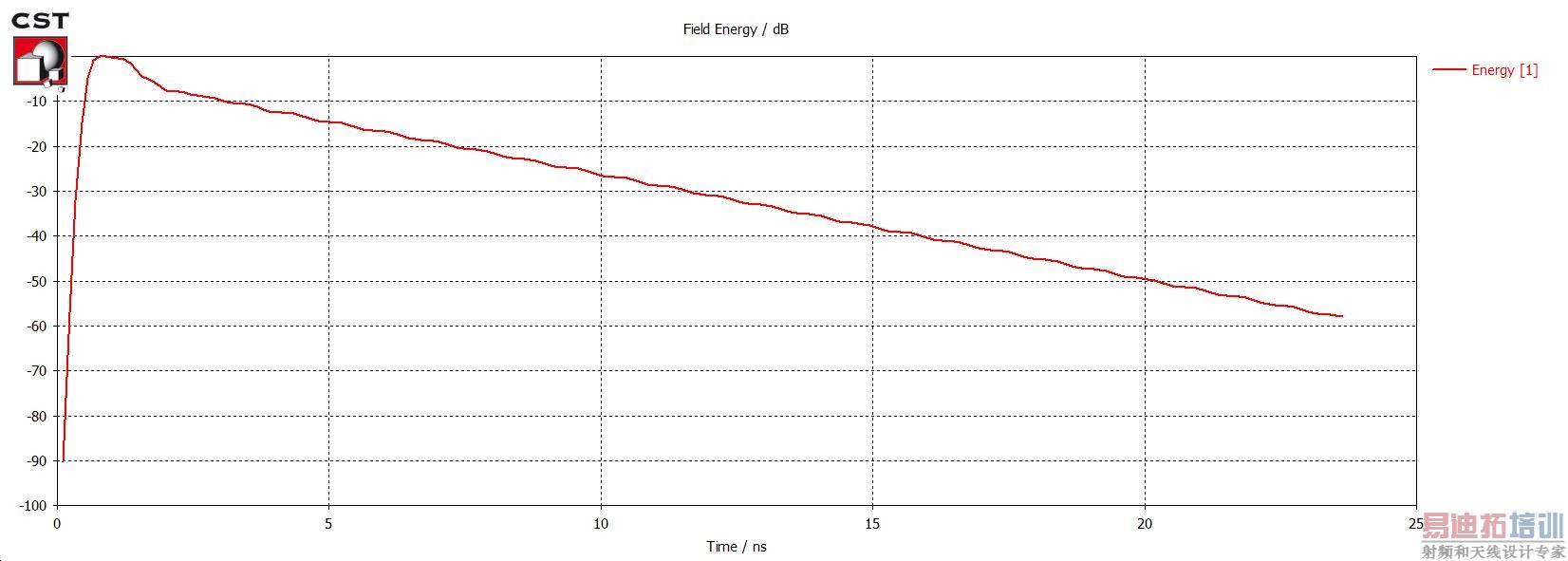

网格优化好之后，设置time domain solver accuracy为-80 dB，得到的field energy：
20个脉冲时长之后field energy只耗散到输入功率的不到-60 dB。得到的相对平滑的S11曲线：
结论：无法重现楼主的问题。
收兵回营！
为什么这么叼
不错啊 赞一个。
好屌。
刚开始学习cst，楼主的模型刚好可以借鉴一下，2楼真乃大神
关注一下子
自古2楼出大神。
