仿真网格设置求助

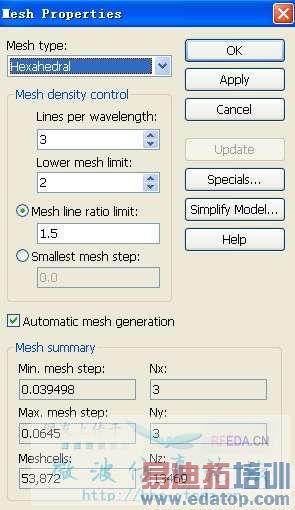

仿真设置错误网格CST我在microwave studio中建立了一个双绞线传输线模型，长度比较长，18米，由于网格生成比较多，机子跑不动，就改到了最小，改后大约为35万多，如截图所示。加waveguide ports仿真后，总是报错，说有三个生成的网格错误。不知该怎么解决。请指教。



18米，有点恐怖！这样网格的局部分辨率很低的。低的都分辨不出不同物质的边界。而且采用波导端口激励，必须保持在波导的传输方向能够划分3个均匀的网格。猜想得到，波导激励软件肯定提示波导端口报错。而且，你怎么去保证仿真的精度。仿真的精度取决于空间网格的分辨率和时间离散的分辨率。
要保证仿真的精度，必须采用自适应网格加密来保证求出的S参数是收敛的，但是模型尺寸这么大，采用自适应网格加密肯定算不动。
弱弱的问下楼主，仿真18米长，到底是想仿真啥呢，把目的弄清楚先，想想如何简化模型。
如果实在要仿真这么长，准备用好的服务器用来计算，其次是看看CST仿真大尺寸的教程书籍，寻求解决方法。



你所说的错误应该是波端口前的均匀段不够长。
解决办法有两个，1. 改用离散端口；2. 将波端口前的均匀段加长。



嗯，用MWS仿真双绞线结构真的不是一个有效率的办法，尤其是长度很长的网线结构。螺旋线/双绞线本身就是一个相对“复杂”的三维形状，网格划分的时候三个轴方向上都要考虑到，长度很短的话还能接受。子网格应该可以大幅减少总网格数，但是一来最小网格步长被除二，二来运算子网格也是一个不小的计算量。
双绞网线内部结构都是毫米级别的，如果建模的时候单位设置为mm，而总长做到18米（18000毫米）的话，太夸张……。工作的时候接触到的都是C6A 6-a-1的网线，标准长度都是90米或者100米，28条100米长的双绞线用MWS仿真，我经理肯定直接就跳楼了……。
我还是建议雨香多花点儿精力在CS上，虽然用的人很少，能直接帮上忙的人不多。不过，如果真的能自己弄明白在CS里面怎么建模屏蔽双绞线，那你就是这个方面的牛人了……:)。



是的，cs对双绞线的仿真来说还是比较方便的，而且仿真的时间，需要的硬件资源都比较少。



我也遇到类似问题使用六面体网格 要求在波导端口 至少三个步长网格是单一介质均匀填充
我仿真尺寸很小 所以使用四面体网格 and frequency solver 解决了
