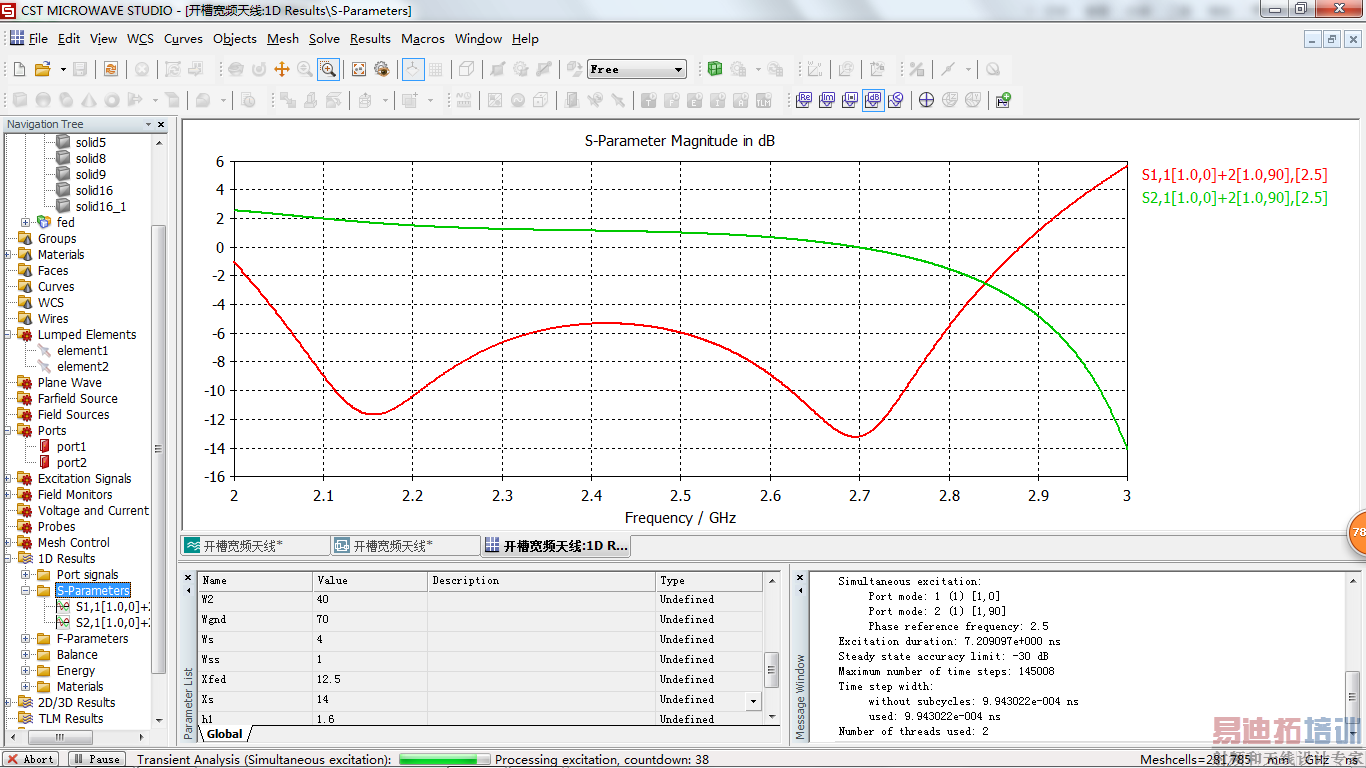

如何查看CST MWS S参数中的S22

端口。设置。

是否该先理解单向与双向的模式差异？

请问该如何设置呢

求指导啊我现在还只是个初学者呢

楼主你知道你现在的设置是什么意思吗？如果不知道的话，请耐心阅读文档《CST MICROWAVE STUDIO - Work Flow and Solver Overview》。

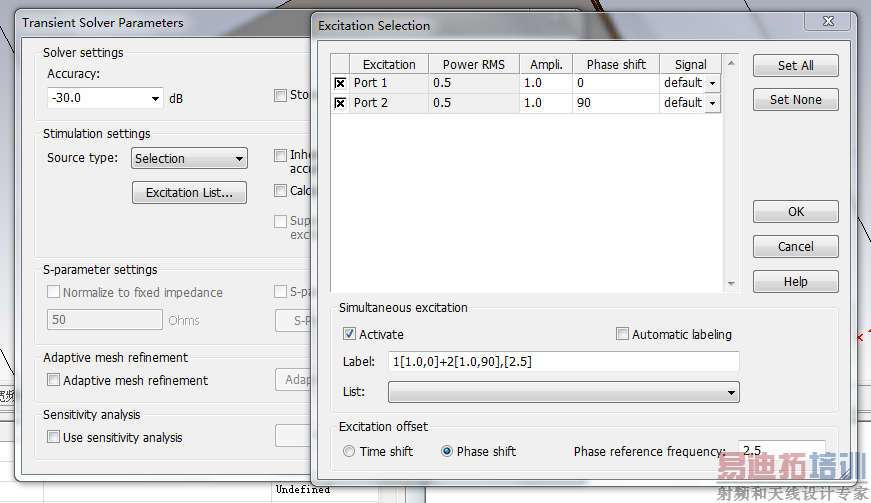

CST MWS帮助文件《Excitation Selection》。

PS：别问我文档在哪儿……

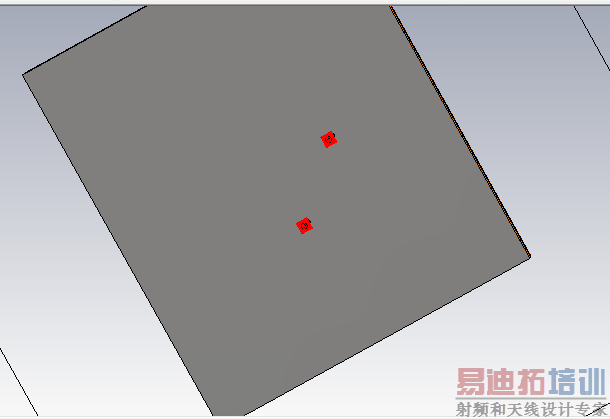

初学者就玩到了双馈入圆极化啊！？佩服、佩服！！
应该还是单馈入加个phase shift (移相器)吧？

我的是Wilkinsion功分器和90°移相器做的馈电网络 但是我想先看看这个天线怎么样 要不然做完馈电网络再来回改好麻烦

所以...我也没看错、虽然是背影。
但建议：

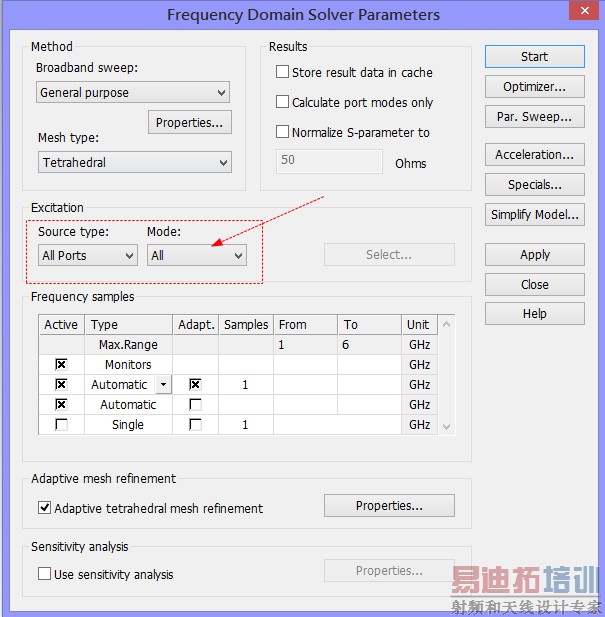

1-. port mode 为all、但port1或port2 其中之一的相位延迟在port对话盒中去修改，这样就可以看见S11、S21、S12、S22的参数了。
2-. 将移相器也建模上去，采单一port经由移相器馈入，只针对S11也是可以的。（其实这样是更接近实际！）

虽然没明白第一句话什么意思但是谢谢啦
