接4:1变换器的偶极子天线如何设置端口

一个偶极子天线，两个振子分别接4:1平衡变化器的两个输入端，像这种

，两个振子之间就没有电压差了，是不是就不能用集总端口馈电了，而是应该等效为两个工地的单极子天线，请问这样端口应该如何设置呢？

Port = Discrete port、Impedance = 75

可是我的天线没有画巴伦那部分诶，不知道该怎么画。

请问加巴伦这样馈电和不加巴伦直接用280欧姆电阻馈电有差别吗？

我又想了一下，不加巴伦用280馈电是否与加巴伦75欧馈电相同在与集总端口是否是平衡馈电端口，不知道您是否清楚。期待您解释一下哈

http://leleivre.com/rf_LCBalun.html
Single end 和 Differential 你觉得它们该不该是一样！？如果建balun实体模型有困难？可以尝试用L、C线路设计。

我能好奇问一下您老人家是从事什么职业的么?
感觉设计的东西好多,你懂的也好多

您抬举了...其实我是样样稀松、只是兴趣使然。是我误入歧途投身到电子工程！无论任何行业只要基础扎实，这样...大家都能懂得多。

电子工程不算歧途吧

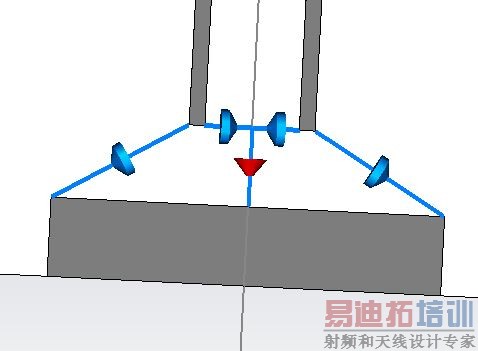

谢谢您的指导，想再追问一下，那我这样馈电可以吗，元件的值是根据您给的小软件计算出来的。，上面两个竖条微带线是两个振子输入端，下面加了一块当地。不知道地这样设置可以不。
